173
9. Приложение

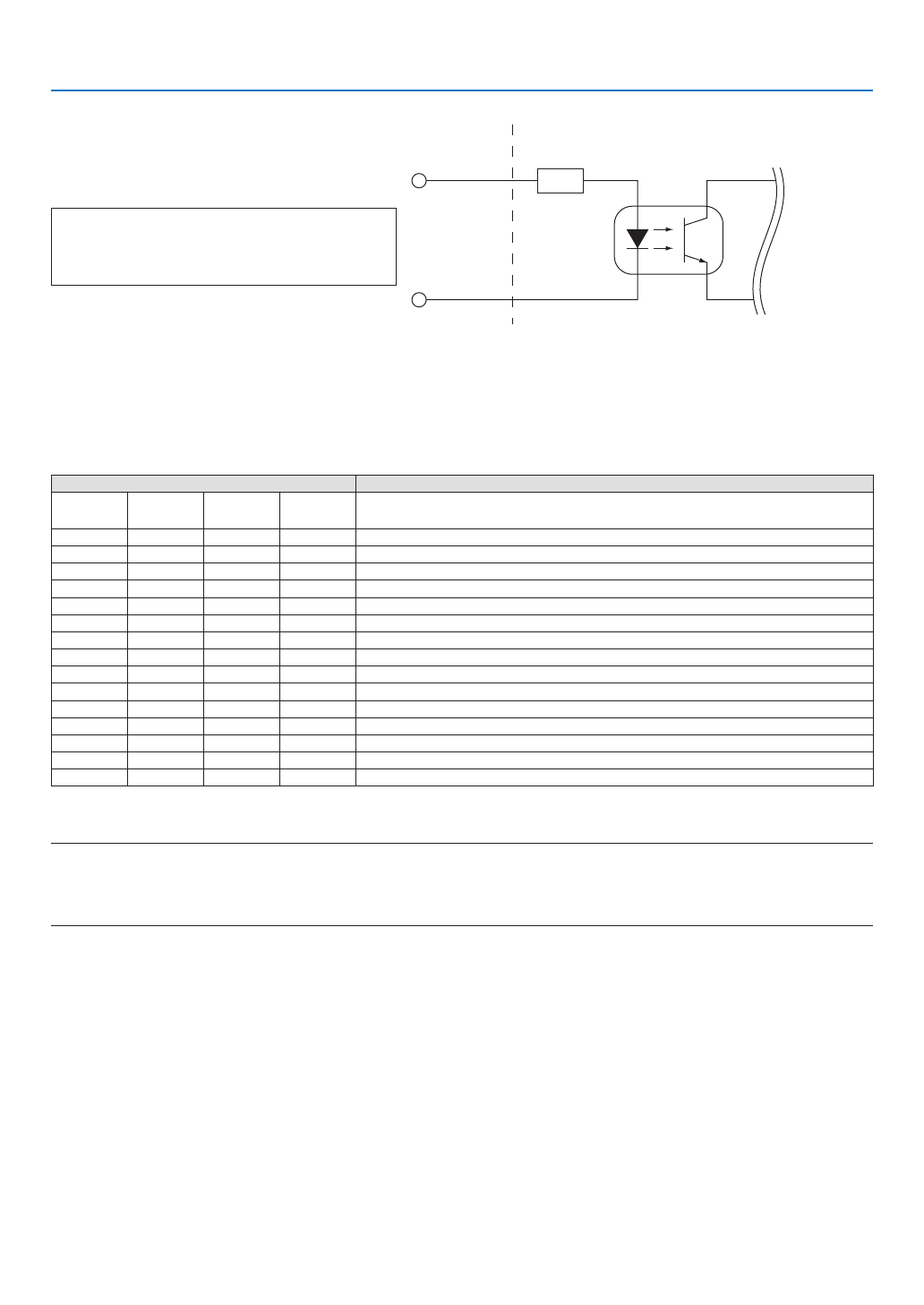

Внутри проектора
Напряжение, применяемое между контактами Ext_GPIN_P и Ext_GPIN_N,
должно быть в диапазоне от 3,3 В пост. т. до 10 В пост. т.
Рекомендуемый рабочий ток: 5 mA
Абсолютный максимальный номинал: 23 mA
Сопротивление = 360
Ω
Оптическая пара
Напряжение прямого направления: 1,1 В (при 5 мА)
Разъем GP I/O
№ контакта: 5 6 7 8
№ контакта: 24 25 26 27
Ext_GPIN_P
Ext_GPIN_N
Использование управления GPIO
Моментальный импульс «ВКЛ.» позволяет управлять проектором. Для включения импульса «ВКЛ.» нажимайте на него
не менее 300 мс. Удерживайте «ВЫКЛ.» не менее 300 мс перед «ВКЛ.». (
→
стр.
Далее приведен список функций для управления проектором при помощи порта GPIO.
ВКЛ./ВЫКЛ. оптической пары
Функция
8-27
7-26
6-25
5-24
Следующая функция применяется в зависимости от сочетания входных
клемм.
ВЫКЛ.
ВЫКЛ.
ВЫКЛ.
ВКЛ.
Питание ВКЛ.
ВЫКЛ.
ВЫКЛ.
ВКЛ.
ВЫКЛ.
Питание ВЫКЛ.
ВЫКЛ.
ВЫКЛ.
ВКЛ.
ВКЛ.
Затвор ВЫКЛ.
ВЫКЛ.
ВКЛ.
ВЫКЛ.
ВЫКЛ.
Затвор ВКЛ.
ВЫКЛ.
ВКЛ.
ВЫКЛ.
ВКЛ.
Выбрать HDMI
ВЫКЛ.
ВКЛ.
ВКЛ.
ВЫКЛ.
Выбрать DisplayPort
ВЫКЛ.
ВКЛ.
ВКЛ.
ВКЛ.
Выбрать BNC
ВКЛ.
ВЫКЛ.
ВЫКЛ.
ВЫКЛ.
Выбрать BNC (КВ)
ВКЛ.
ВЫКЛ.
ВЫКЛ.
ВКЛ.
Выбрать BNC(Y/C)
ВКЛ.
ВЫКЛ.
ВКЛ.
ВЫКЛ.
Выбрать компьютер
ВКЛ.
ВЫКЛ.
ВКЛ.
ВКЛ.
Выбрать HDBaseT
ВКЛ.
ВКЛ.
ВЫКЛ.
ВЫКЛ.
Выбрать SLOT
ВКЛ.
ВКЛ.
ВЫКЛ.
ВКЛ.
зарезервировано
ВКЛ.
ВКЛ.
ВКЛ.
ВЫКЛ.
зарезервировано
ВКЛ.
ВКЛ.
ВКЛ.
ВКЛ.
зарезервировано
Пример для выключения источника питания (Затвор ВКЛ.): Ввод ВКЛ на 6-25 и 5-24, когда 8-27 и 7-26 ВЫКЛ.
ПРИМЕЧАНИЕ:
• Рабочая команда, исходящая из порта GPI/O, будет отменена, когда проектор обрабатывает другие задачи.
• Установите все другие контакты, кроме используемых, на «ВЫКЛ.».
• Рабочая команда выполняется при продолжительном вводе импульса «ВКЛ» в течение приблизительно 300 мс.
