143
7. Техническое обслуживание

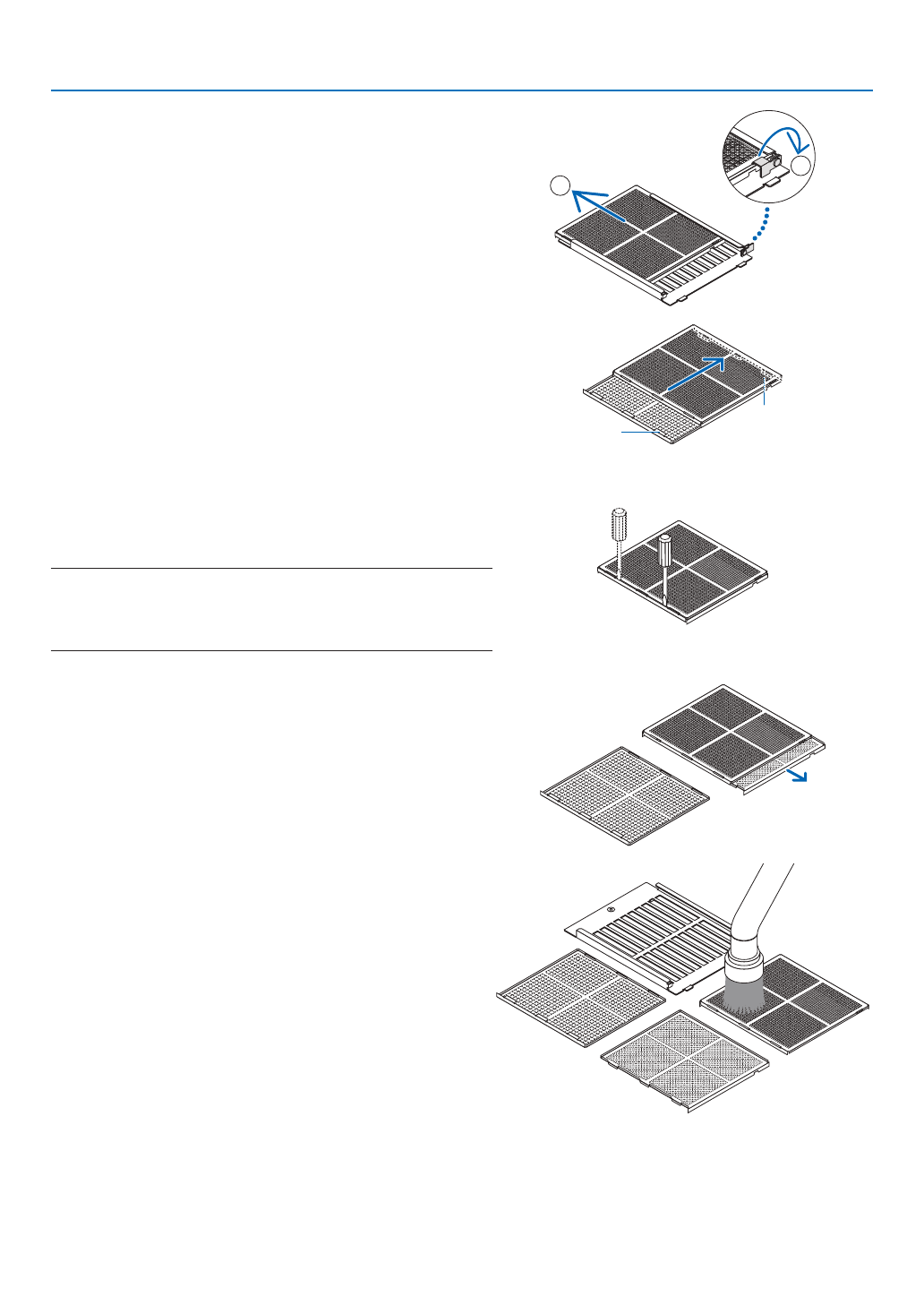

2. Откройте рычаг блокировки на крышке фильтра и
снимите ее.
Если фильтр застревает на крышке фильтра, легко вдавите
крышку фильтра и она отойдет.
A
B
3. Снимите фильтры.
(1) Поверните защелки в левое положение и сдвиньте верх
фильтра вправо.
Вкладка
Защелки на
задней части
• Если он застрял, медленно вставьте наконечник крестоо-
бразной отвертки в зазор в нескольких местах и ослабьте
его.
ПРИМЕЧАНИЕ:
• Не прилагайте чрезмерную силу и не пытайтесь поддевать, чтобы открыть.
Это может деформировать фланец, делая невозможным дальнейшее повторное
закрепление крышки фильтра.
(2) Когда защелки еще находятся в обращенном налево
положении, снимите фильтр внутри, потянув его на себя.
Все три слоя фильтра выйдут.
4. Прочистите всю пыль с фильтров, используя вакуумный
очиститель.
Осторожно удалите пыль с крышек фильтров, а также с
обеих сторон всех фильтров.
