158

9. Приложение

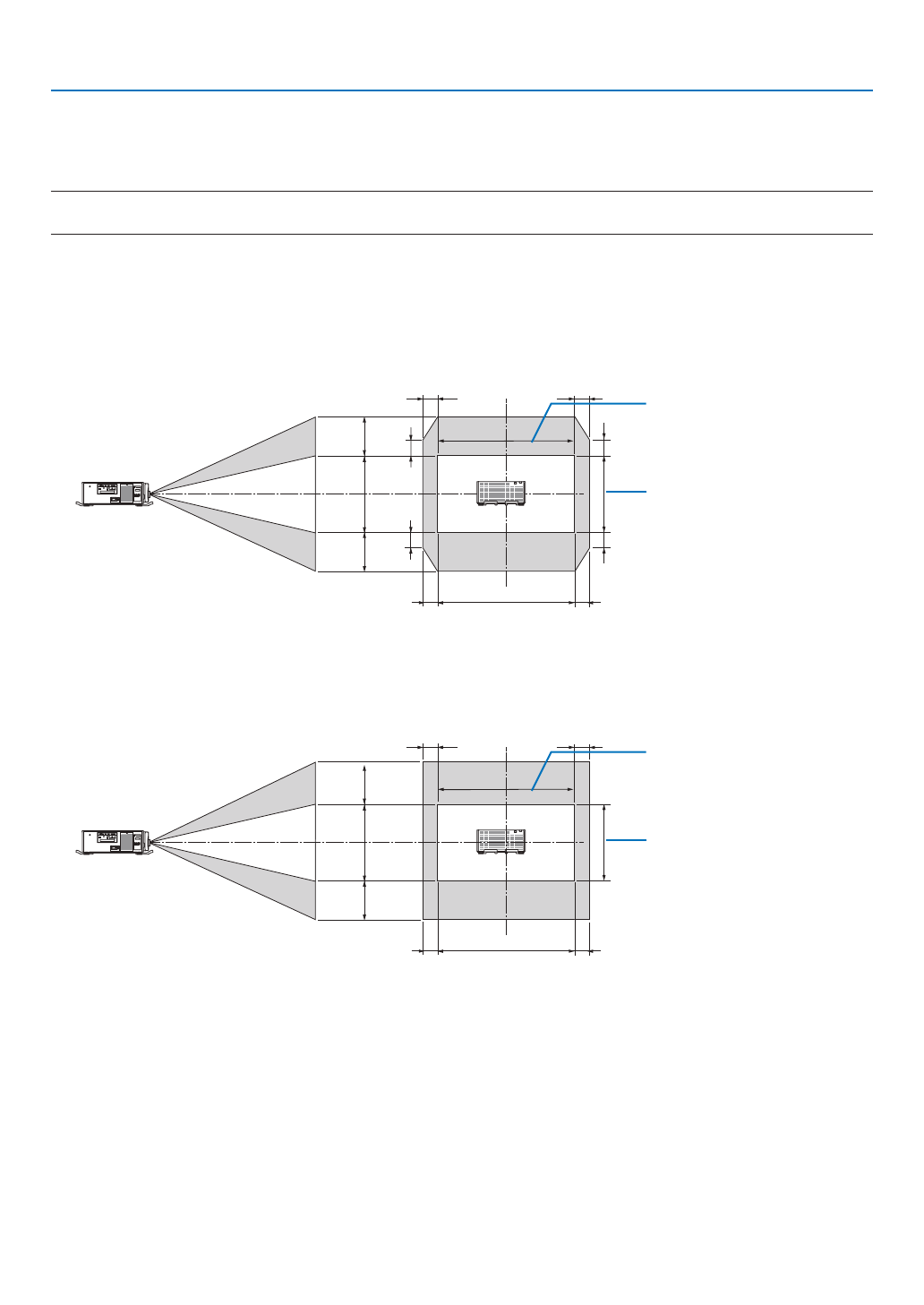

Диапазон сдвига объектива

Этот проектор оборудован функцией сдвига объектива для настройки позиции проецируемого изображения при по-
мощи кнопок СДВИГА ОБЪЕКТИВА (

→

 стр.

22

). Объектив можно сдвинуть в приведенном ниже диапазоне.

ПРИМЕЧАНИЕ:
•  Не используйте функцию сдвига объектива при проецировании портретных изображений. Пожалуйста, используйте ее, когда объектив находится в центре.

Обозначения: V «Вертикальное» относится к высоте экрана и H «Горизонтально» относится к ширине экрана. Диапазон
сдвига объектива выражается как коэффициент высоты и ширины соответственно.

Совместимые объективы
NP-9LS08ZM1, NP-9LS12ZM1, NP-9LS13ZM1, NP-9LS16ZM1, NP-9LS20ZM1

100%V

50%V

20%V

20%V

20%V

20%V

50%V

100%H

11%H

11%H

11%H

11%H

Высота проецируемого изо-
бражения

Ширина проецируемого изо-
бражения

Совместимые объективы
NP-9LS40ZM1

100%V

55%V

50%V

100%H

11%H

11%H

11%H

11%H

Высота проецируемого изо-
бражения

Ширина проецируемого изо-
бражения

*  Диапазон сдвига объектива такой же для потолочной установки.

(Пример расчета) При проецировании на экран 300 дюймов с использованием объектива NP-9LS13ZM1
Согласно таблице размеров экрана (

→

 стр.

157

), H = 261,5"/664,1 см, V = 147,1"/373,6 см.

Диапазон  настройки  в  вертикальном  направлении:  Проецируемое  изображение  можно  передвигать  вверх  на  0,5  ×
147,1"/373,6 см

≈

 73,6"/187 см, вниз — примерно на 73,6"/187 см (когда объектив находится в центральном положении).

Диапазон настройки в горизонтальном направлении: Проецируемое изображение можно передвигать влево на 0,11
× 261,5"/664,1 см

≈

 28,7"/73 см, вправо приблизительно на 28,7"/73 см.

*  Действительные значения могут отличаться на несколько %, т.к. расчет является приблизительным.
