6. Подключение к другому оборудованию
❼
Проецирование в портретной ориентации (вертикальная
ориентация)
При вертикальной установке проектора возможно проецировать экраны
с вашего компьютера и других источников портретной ориентации.

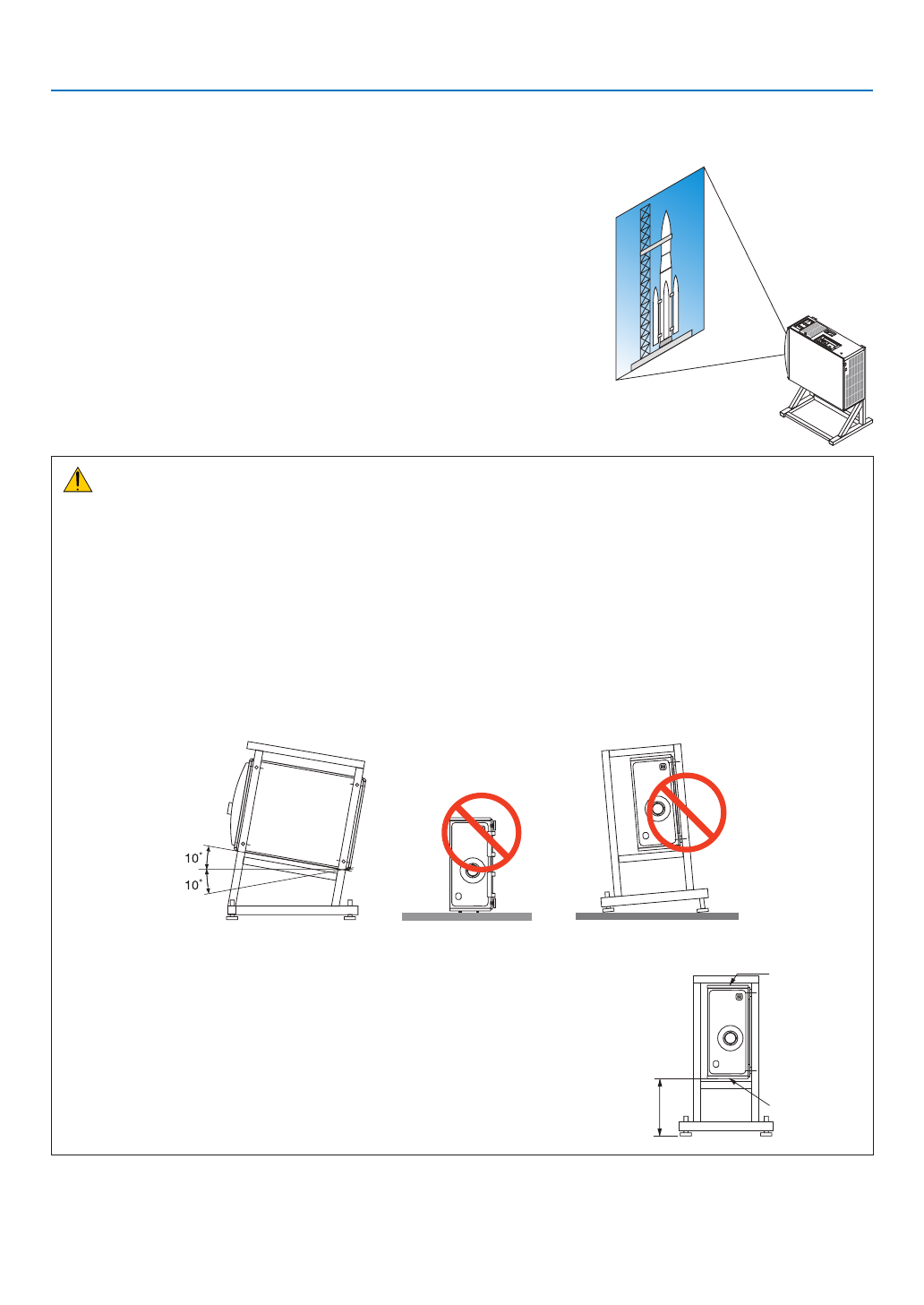

Меры предосторожности при установке
• Не устанавливайте проектор просто вертикально на полу или столе. Проектор может упасть, причинив травму,
повреждение или неисправность. Также воздухозаборное отверстие может заблокироваться, вызвав повышение
внутренней температуры устройства, что станет причиной неисправной работы и риска возгорания.
• Для портретной установки воздухозаборные отверстия должны быть установлены вверху и внизу. Для обеспе-
чения потока воздуха к нижнему воздухозаборному отверстию необходима стойка для поддержки прибора.
Пожалуйста, обратитесь к техническому специалисту по установке (за отдельную плату) для выполнения инди-
видуальной стойки для портретного проецирования.
• При установке в портретной ориентации проектор может откланяться вперед и назад
в пределах диапазона ± 10°. Отклонение проектора вперед или назад за пределы этого диапазона или его от-
клонение вправо или влево может привести к неисправной работе.
• Для обеспечения воздушного потока сохраните 30 см/11,8 дюйма
пространства между воздухозаборным отверстием и установочной
поверхностью.
(ПРИМЕЧАНИЕ) На рисунке справа присутствует достаточно простран-
ства сзади, сверху и с каждой стороны проектора.
Отверстие
забора воз-
духа
Отверстие
забора воз-
духа
30
см/11,8"
и
ли
бо
льше
