180
9. Приложение
❽
Коды управления ПК и кабельное соединение
Коды управления ПК
Функция
Код данных
ПИТАНИЕ
ВКЛЮЧЕНО
02Н 00Н 00Н 00Н 00Н 02Н
ПИТАНИЕ ОТКЛЮЧЕНО
02H
01H
00H
00H
00H
03H
ВЫБОР ВХОДНОГО РАЗЪЕМА HDMI
02H
03H
00H
00H
02H
01H
A1H
A9H
ВЫБОР ВХОДНОГО РАЗЪЕМА DisplayPort
02H
03H
00H
00H
02H
01H
A6H
AEH
ВЫБОР ВХОДНОГО РАЗЪЕМА BNC
02H
03H
00H
00H
02H
01H
02H
0AH
ВЫБОР ВХОДНОГО РАЗЪЕМА BNC(CV)
02H
03H
00H
00H
02H
01H
06H
0EH
ВЫБОР ВХОДНОГО РАЗЪЕМА BNC(Y/C)
02H
03H
00H
00H
02H
01H
0BH
13H
ВЫБОР ВХОДНОГО РАЗЪЕМА COMPUTER
02H
03H
00H
00H
02H
01H
01H
09H
ВЫБОР ВХОДНОГО РАЗЪЕМА HDBaseT
02H
03H
00H
00H
02H
01H
20H
28H
ВЫБОР ВХОДНОГО РАЗЪЕМА SLOT
02H
03H
00H
00H
02H
01H
ABH
B3H
ОТКЛЮЧЕНИЕ ИЗОБРАЖЕНИЯ ВКЛ.
02H
10H
00H
00H
00H
12H
ОТКЛЮЧЕНИЕ ИЗОБРАЖЕНИЯ ВЫКЛ.
02H
11H
00H
00H
00H
13H
ПРИМЕЧАНИЕ: Если вам нужен полный перечень кодов управления ПК, обратитесь к местному продавцу данной продукции.
Кабельные соединения
Протокол связи
Скорость передачи в бодах ...........38400 бит/с
Длина данных ................................8 бит
Контроль четности .........................Контроль четности не производится
Стоповый бит ..................................Один бит
Х вкл./откл. .....................................Отсутствует
Процедура связи ............................Полный дуплекс
ПРИМЕЧАНИЕ: Для длинных кабелей может быть рекомендована более низкая скорость передачи в бодах - это зависит от оборудования.

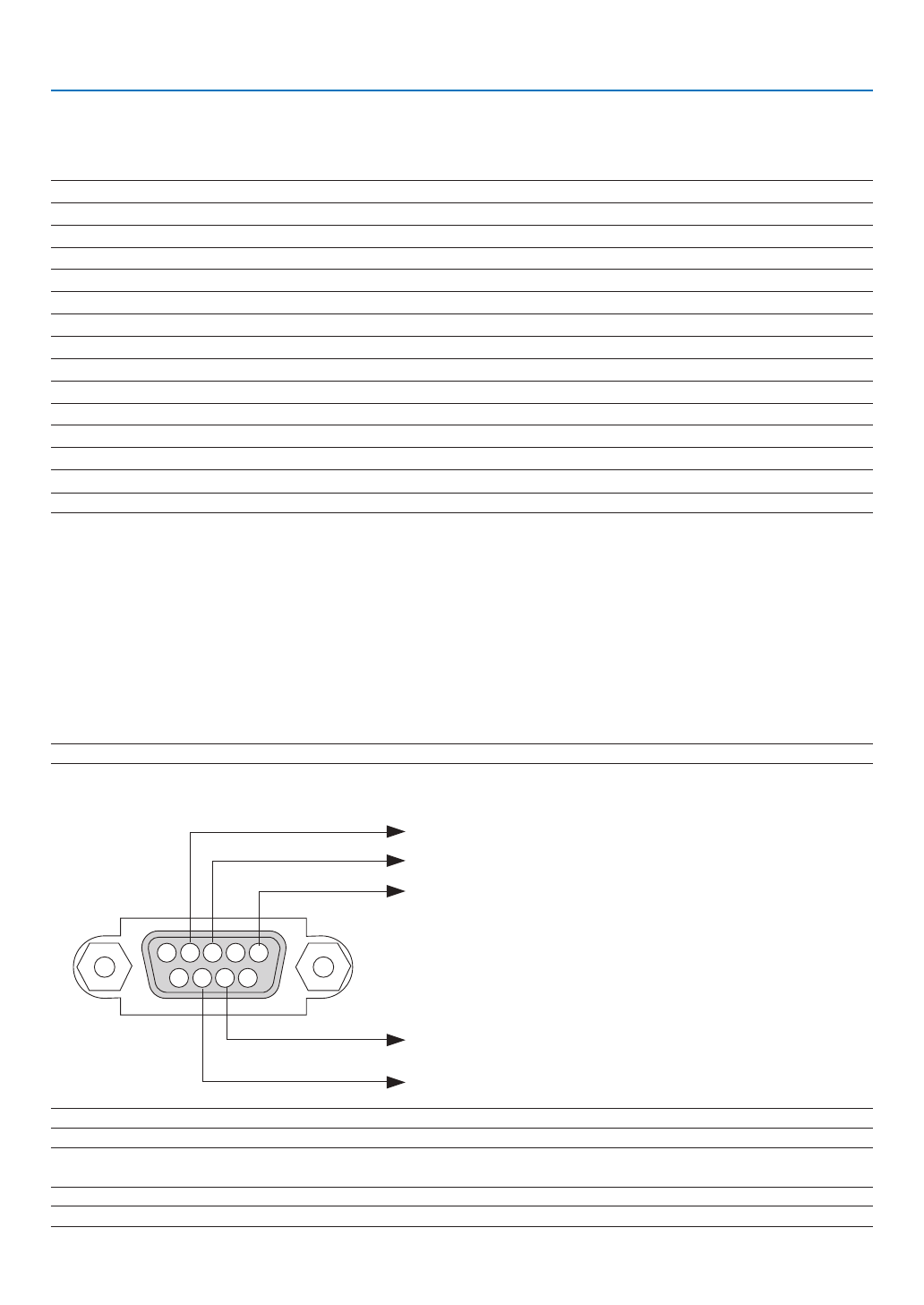

Разъем PC Control (9-штыревой разъем типа D)
ПРИМЕЧАНИЕ 1: Контакты 1, 4, 6 и 9 не используются.
ПРИМЕЧАНИЕ 2: Чтобы упростить кабельное соединение, соедините контакты «Request to Send» («Запрос передачи») и «Clear to Send» («Готовность к приему»)
на обоих концах кабеля.
ПРИМЕЧАНИЕ 3: Для кабелей большой длины рекомендуется с помощью меню проектора установить скорость коммуникации 9600 бит/с.
1
5
2
4
3
6 7
9
8
К GND ПК
К RxD ПК
К TxD ПК
К RTS ПК
К CTS ПК
