98
5. Использование экранного меню

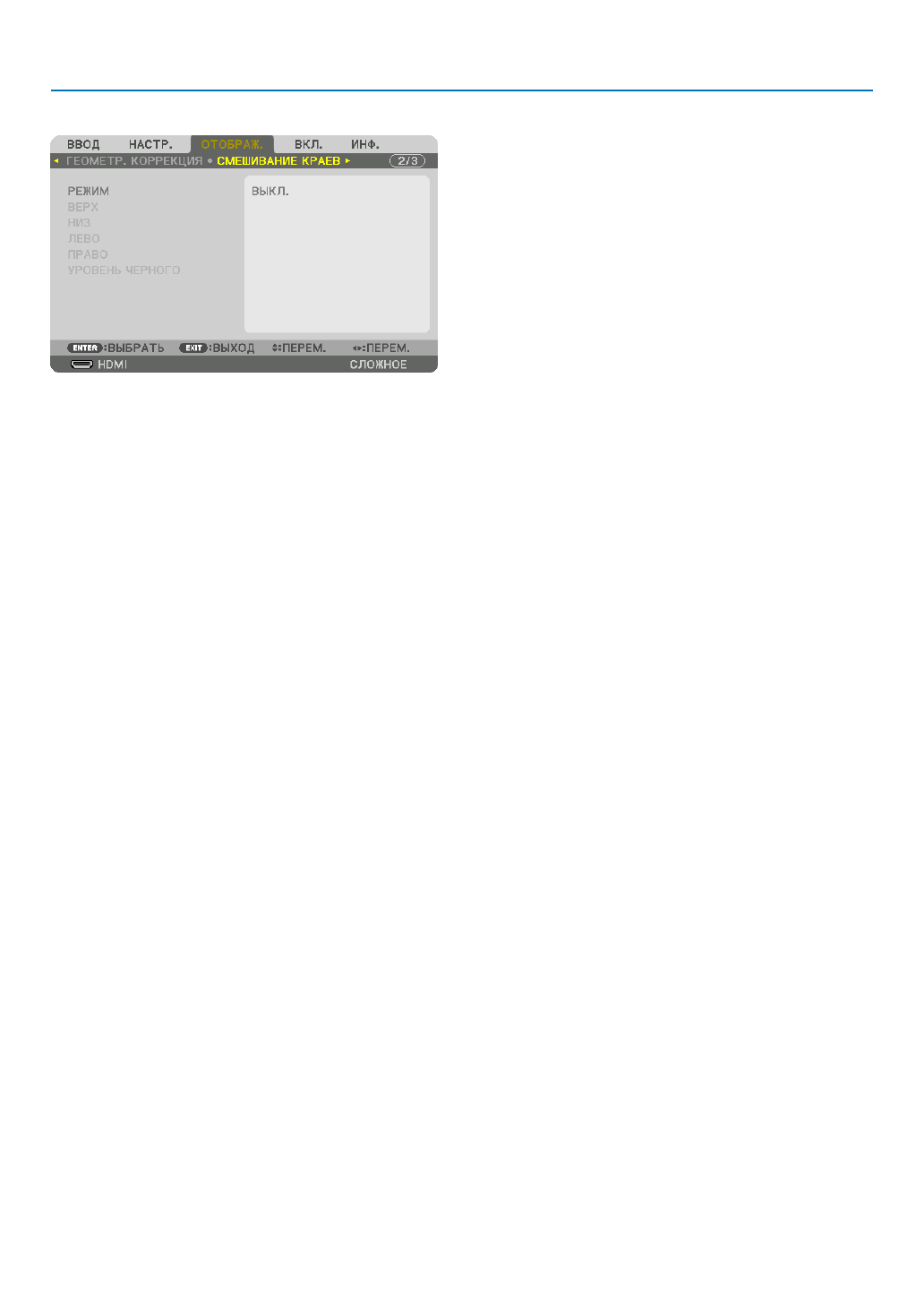

[СМЕШИВАНИЕ КРАЕВ]
Регулирует края (границы) проекционного экрана при проецировании изображения с высоким разрешением, ис-
пользуя комбинацию из нескольких проекторов в верхнем, нижнем, левом и правом положениях.
РЕЖИМ
Включает или отключает функцию СМЕШИВАНИЕ КРАЕВ.
Когда РЕЖИМ установлен на ВКЛ., можно отрегулировать настройки ВЕРХ, НИЗ, ЛЕВО, ПРАВО и УРОВЕНЬ ЧЕРНОГО.
ВЕРХ/НИЗ/ЛЕВО/ПРАВО
Позволяет выбрать положения для выполнения функции СМЕШИВАНИЕ КРАЕВ слева, справа, сверху и снизу экрана.
Следующие установки могут быть настроены, когда выбран данный пункт. (
→
стр.
)
УПРАВЛЕНИЕ .................. Включение функций ВЕРХ, НИЗ, ЛЕВО и ПРАВО.
МЕТКА ............................ Настройте, нужно ли отображать метку при регулировке диапазона и положения дисплея. Когда включен данный параметр, будут
отображены пурпурная метка для регулировки диапазона и зеленая метка для регулировки положения дисплея.
ДИАПАЗОН ..................... Настройка диапазона (ширины) действия функции смешивания краев.
ПОЛОЖЕНИЕ ................... Настройка положения дисплея для функции смешивания краев.
УРОВЕНЬ ЧЕРНОГО
Разделите экран на девять участков и поддерживайте уровень черного одинаковым для каждого проектора.
Девять участков экрана расположены в следующих положениях: ВЕРХ-ЛЕВО, CВЕРХУ ПО ЦЕНТРУ, ВЕРХ-ПРАВО, СЛЕВА
ОТ ЦЕНТРА, ЦЕНТР, СПРАВА ОТ ЦЕНТРА, НИЗ-ЛЕВО, СНИЗУ ПО ЦЕНТРУ и НИЗ-ПРАВО. (
→
