2. Проецирование изображения (основная операция)
❺

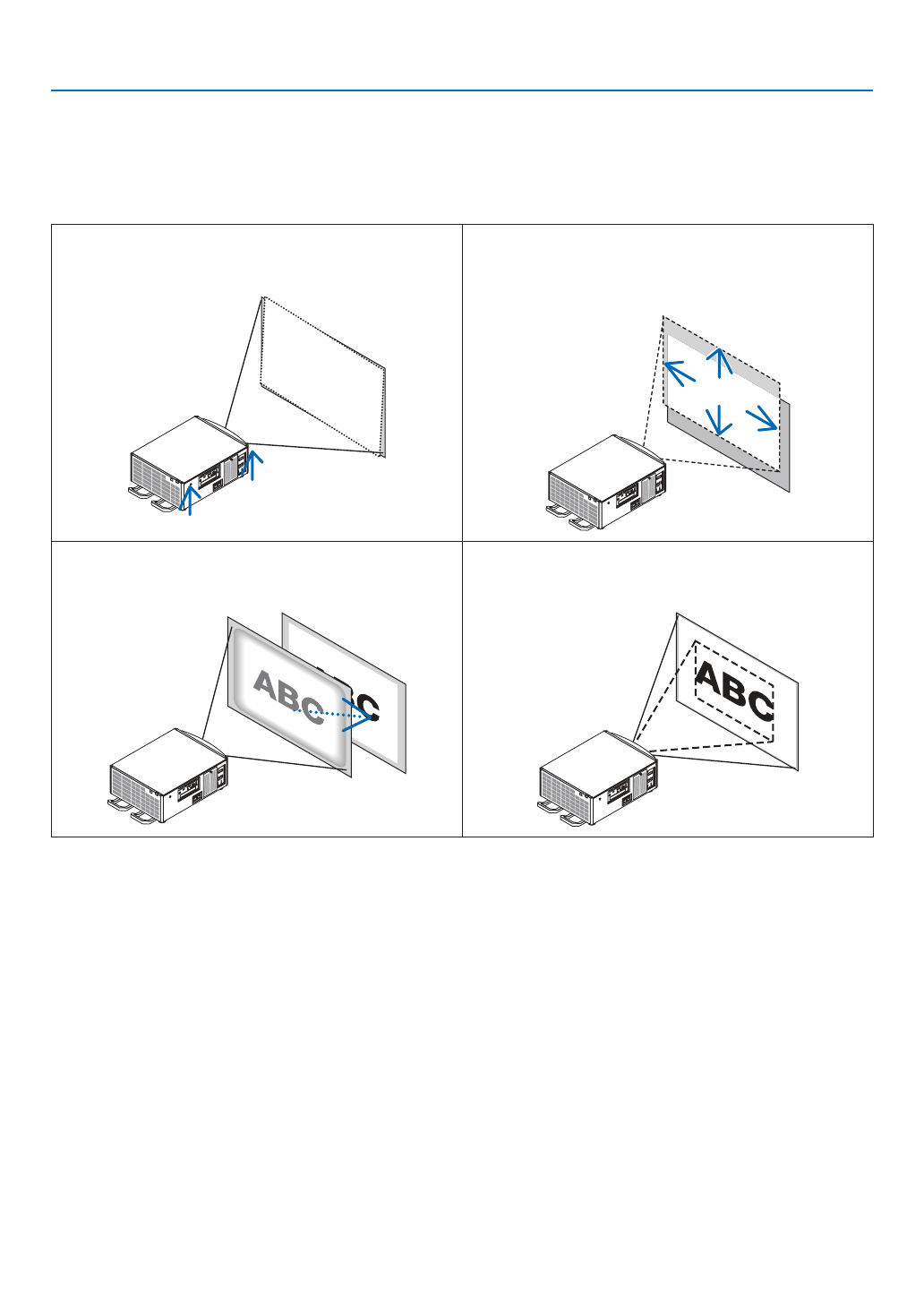

Регулировка размера и положения изображения
Чтобы настроить размер и положение изображения, используйте рычаг регулятора уровня, рычаг изменения фокусного
расстояния/кольцо масштабирования и кольцо фокусировки.
Для упрощения в этой главе чертежи и кабели опущены.
Регулировка настроек проектора
[Регулятор уровня]
(
→
стр.
)
Настройка положения проецируемого изображения по
вертикали и горизонтали
[Сдвиг объектива]
(
→
стр.
)
Настройка фокуса
[Фокус]
(
→
стр.
)
Точная настройка размера изображения
[Масштабирование]
(
→
стр.
)
ПОДСКАЗКА:
• Встроенные тестовые шаблоны можно удобно использовать для регулировки размера и положения изображения. (
→
стр.
)
Нажатие кнопки ТЕСТ отобразит тестовый шаблон. Кнопка
◀
или
▶
позволяет выбрать один тестовый шаблон. Для закрытия тестового шаблона
поменяйте источник на другой.
