25
2. Проецирование изображения (основная операция)
❻
Автоматическая оптимизация сигнала компьютера
Настройка изображения с помощью автонастройки
Когда проецируется изображения с входного разъема HDMI IN, DisplayPort IN, BNC (аналоговый RGB), COMPUTER IN либо
HDBaseT, а край вырезается или качество изображения плохое, эту кнопку можно использовать для автоматической
оптимизации изображения на экране.

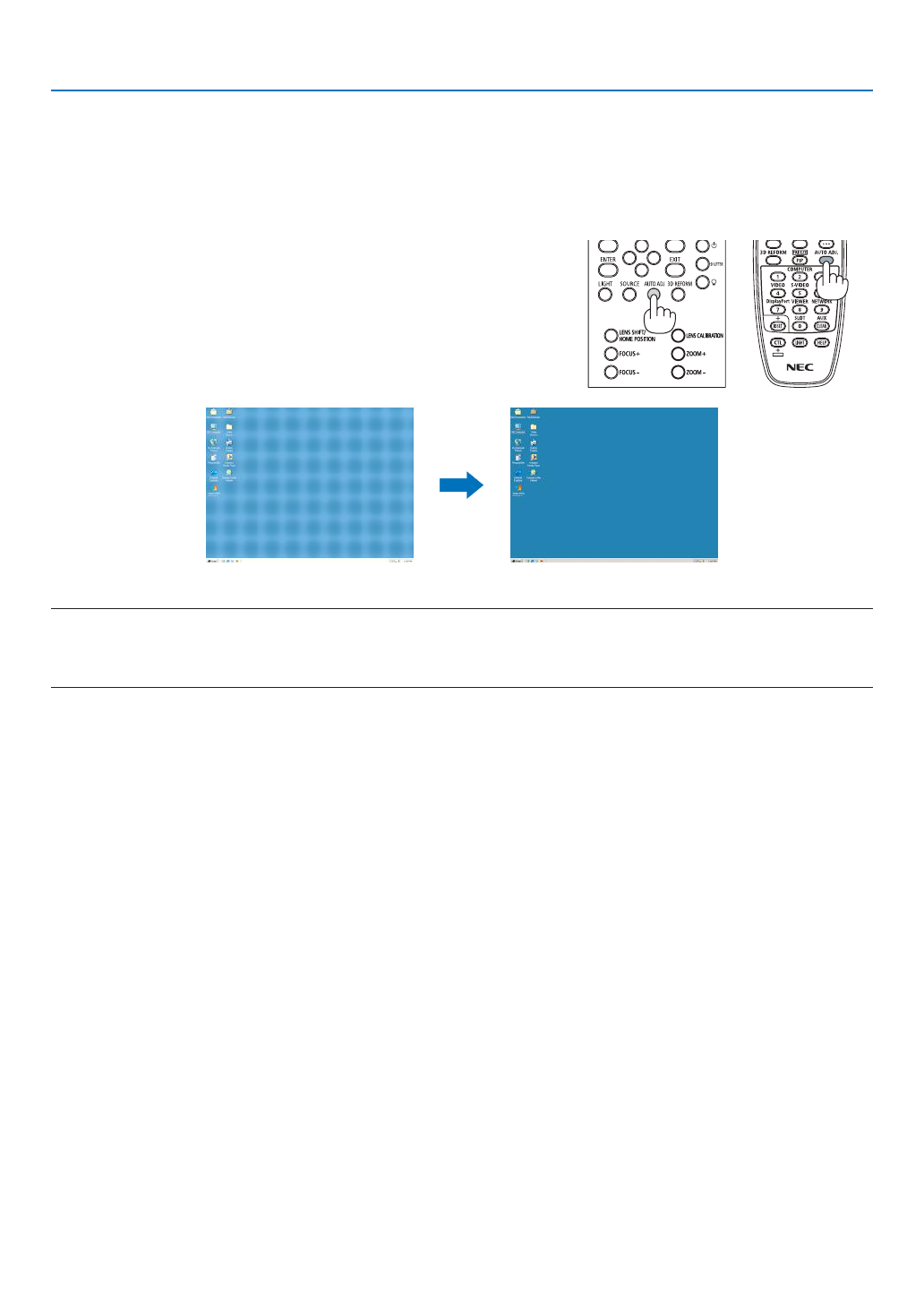

Нажмите кнопку AUTO ADJ. для выполнения автоматической оптимизации
компьютерного изображения.
Эта настройка может понадобиться при первом подключении компьютера
к проектору.
[Изображение низкого качества]
[Нормальное изображение]
ПРИМЕЧАНИЕ:
Для отображения некоторых сигналов может понадобиться некоторое время, или они могут отображаться некорректно.
• Если при помощи автоматической настройки не удается оптимизировать сигнал компьютера, попробуйте настроить параметры [ГОРИЗОНТАЛЬНО],
[ВЕРТИКАЛЬНО], [ЧАСЫ] и [ФАЗА] вручную. (
→
