14
2. Проецирование изображения (основная операция)
Использование металлического фиксатора силового кабеля
Для предотвращения случайного отсоединения силового кабеля от разъема AC IN проектора закрепите металлический
фиксатор силового кабеля.
ВНИМАНИЕ
• Для предотвращения ослабления силового кабеля убедитесь, что все штырьки силового кабеля полностью
вставлены в разъем AC IN проектора перед использованием металлического фиксатора силового кабеля.
Ослабленный контакт силового кабеля может привести к возгоранию или поражению электрическим током.

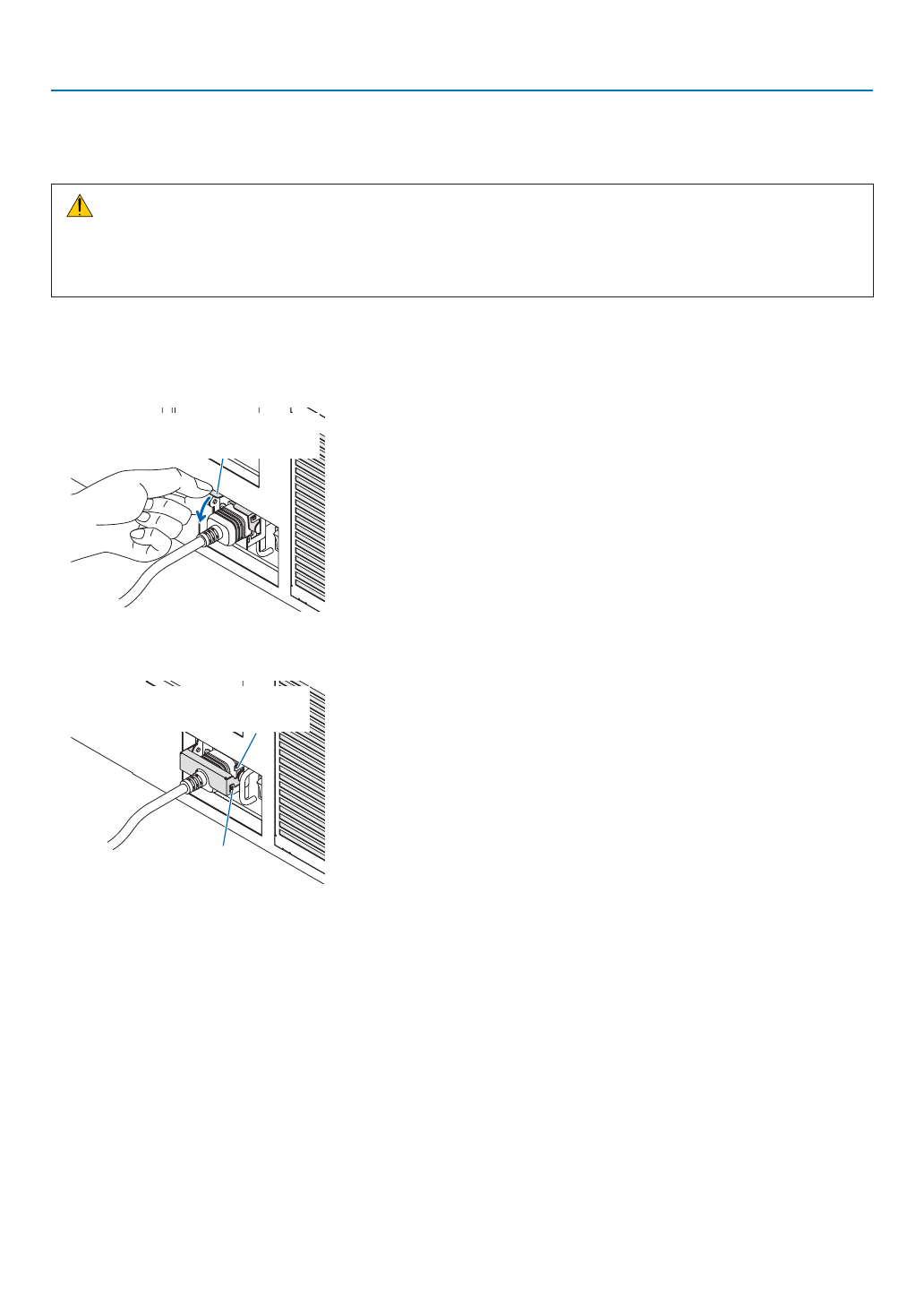

Закрепление металлического фиксатора силового кабеля
1. Раздвиньте и вытащите металлический фиксирующий клапан силового кабеля, который установлен на
разъеме AC IN.
Металлический фиксатор силового
кабеля
2. Потяните вниз фиксирующий металлический клапан через силовой кабель, пока фиксирующий метал не
войдет в нижний стопор.
Верхний стопор
Нижний стопор
Для освобождения фиксирующего металлического клапана потяните его вверх, пока фиксирующий метал не войдет
в верхний стопор.
