120
5. Использование экранного меню

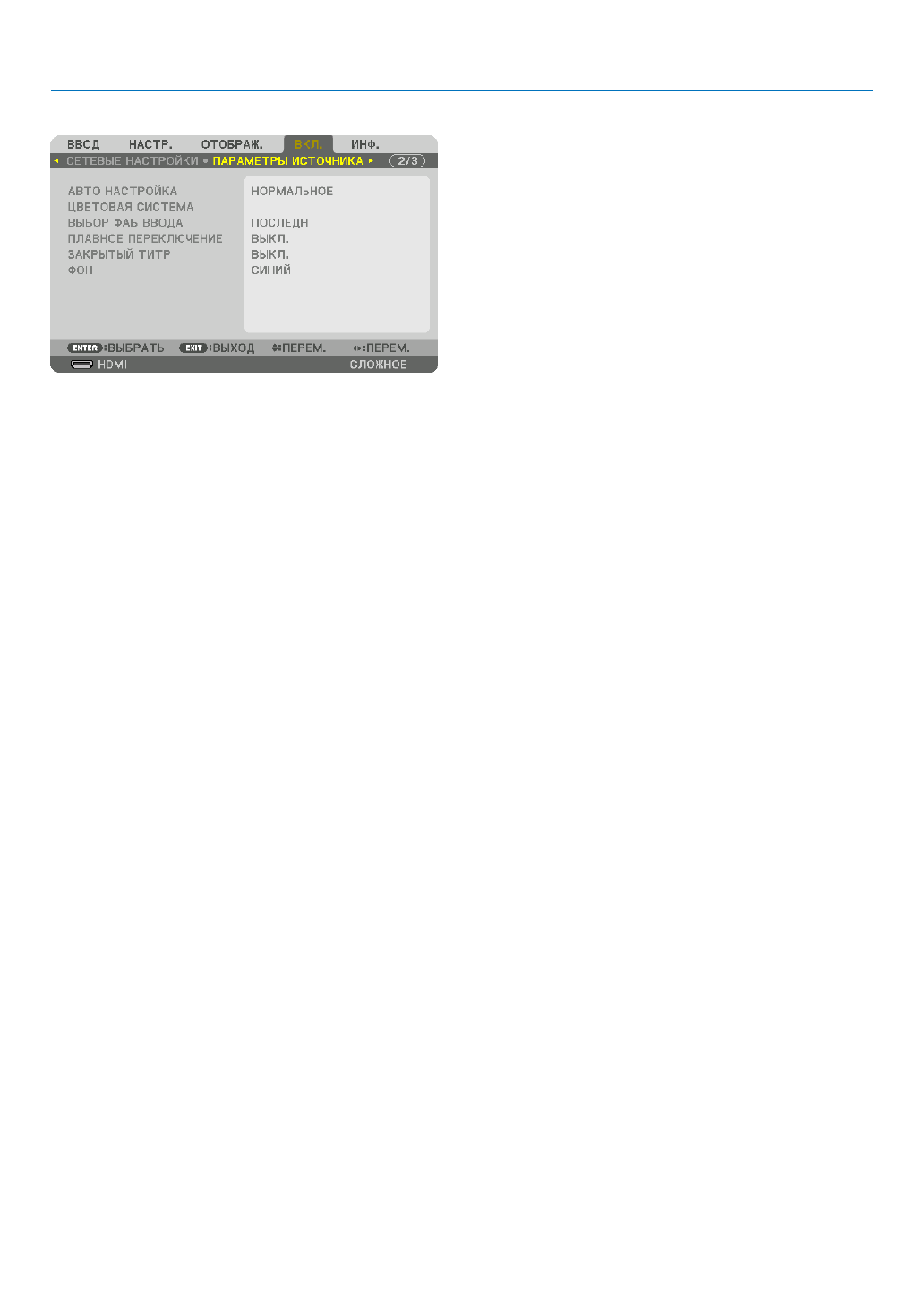

[ПАРАМЕТРЫ ИСТОЧНИКА]
Установка режима автонастройки [АВТО НАСТРОЙКА]
С помощью этой функции можно установить режим Авто Настройка, при котором можно автоматически или вручную
корректировать шум и настраивать стабильность сигнала компьютера. Автоматическая настройка может выполняться
в двух режимах: [НОРМАЛЬНОЕ] и [ТОЧНАЯ].
ВЫКЛ. ............................. Сигнал компьютера не может настраиваться автоматически. Оптимизировать сигнал компьютера можно вручную.
НОРМАЛЬНОЕ ................ Значение по умолчанию. Компьютерный сигнал будет настроен автоматически. Обычно выбирается этот вариант.
ТОЧНАЯ........................... Выберите эту опцию, если требуется более точная настройка. В этом случае на переключение к источнику требуется больше
времени, чем при выборе варианта [НОРМАЛЬНОЕ].
ПОДСКАЗКА:
• Значение по умолчанию при поставке с завода – [НОРМАЛЬНОЕ].
• Когда нажата кнопка AUTO ADJ., выполняется та же регулировка [ТОЧНАЯ].
[ЦВЕТОВАЯ СИСТЕМА]
Данная функция позволяет выбрать видеосигнал с ТВ, который отличается в разных странах (NTSC, PAL и т.д.).
Данная функция по умолчанию установлена на [АВТО]. Установите этот параметр, если проектор не может идентифи-
цировать сигнал автоматически.
Выбор источника по умолчанию [ВЫБОР ФАБ ВВОДА]
Для проектора можно указать какой-либо из его входов в качестве источника по умолчанию, к которому проектор
будет обращаться всякий раз при включении.
ПОСЛЕДН ........................ В качестве источника по умолчанию, к которому проектор будет обращаться всякий раз при включении, устанавливается преды-
дущий или последний активный вход.
АВТО ............................... Ищет активный источник в порядке HDMI
→
DisplayPort
→
BNC
→
BNC (КВ)
→
BNC(Y/C)
→
КОМПЬЮТЕР
→
HDBaseT
→
SLOT и
отображает первый найденный источник.
HDMI ............................... Каждый раз при запуске проектора отображается цифровой источник, подключенный к разъему HDMI IN.
DisplayPort ..................... Каждый раз при запуске проектора отображается цифровой источник, подключенный к разъему DisplayPort IN.
BNC ................................. Проецирование входного сигнала с входной клеммы BNC
BNC (КВ) ......................... Проецирование входного сигнала с входной клеммы BNC (КВ).
BNC(Y/C) ......................... Проецирование входного сигнала с входной клеммы BNC(Y/C).
КОМПЬЮТЕР ................... Каждый раз при включении проектора отображается сигнал компьютера, подаваемый на разъем COMPUTER IN.
HDBaseT .......................... Спроецируйте сигнал HDBaseT или ПРОВОД. ЛОКАЛ. СЕТИ.
SLOT ................................ Проецирует изображение с помощью дополнительной платы (продается отдельно), вставленной в SLOT.
