21
2. Проецирование изображения (основная операция)
ВНИМАНИЕ
• Выполняйте регулировку, стоя сзади или сбоку проектора. Выполнение регулиров-
ки спереди может подвергнуть ваши глаза яркому свету, который может нарушить
зрение.
• Не прикасайтесь руками к установочной части объектива во время работы сдвига
объектива. Несоблюдение этого может привести к защемлению пальцев между
подвижными частями объектива.
Регулировка настроек проектора (регуляторы уровня)
Проектор должен быть расположен под прямым углом к экрану, иначе на экране может появится трапецеидальное
искажение. Для настройки проектора перпендикулярно экрану при просмотре сбоку используйте регуляторы уровня,
оборудованные на каждом углу низа проектора. Максимальная регулируемая длина регулятора уровня составляет
10 мм/0,39 дюйма.

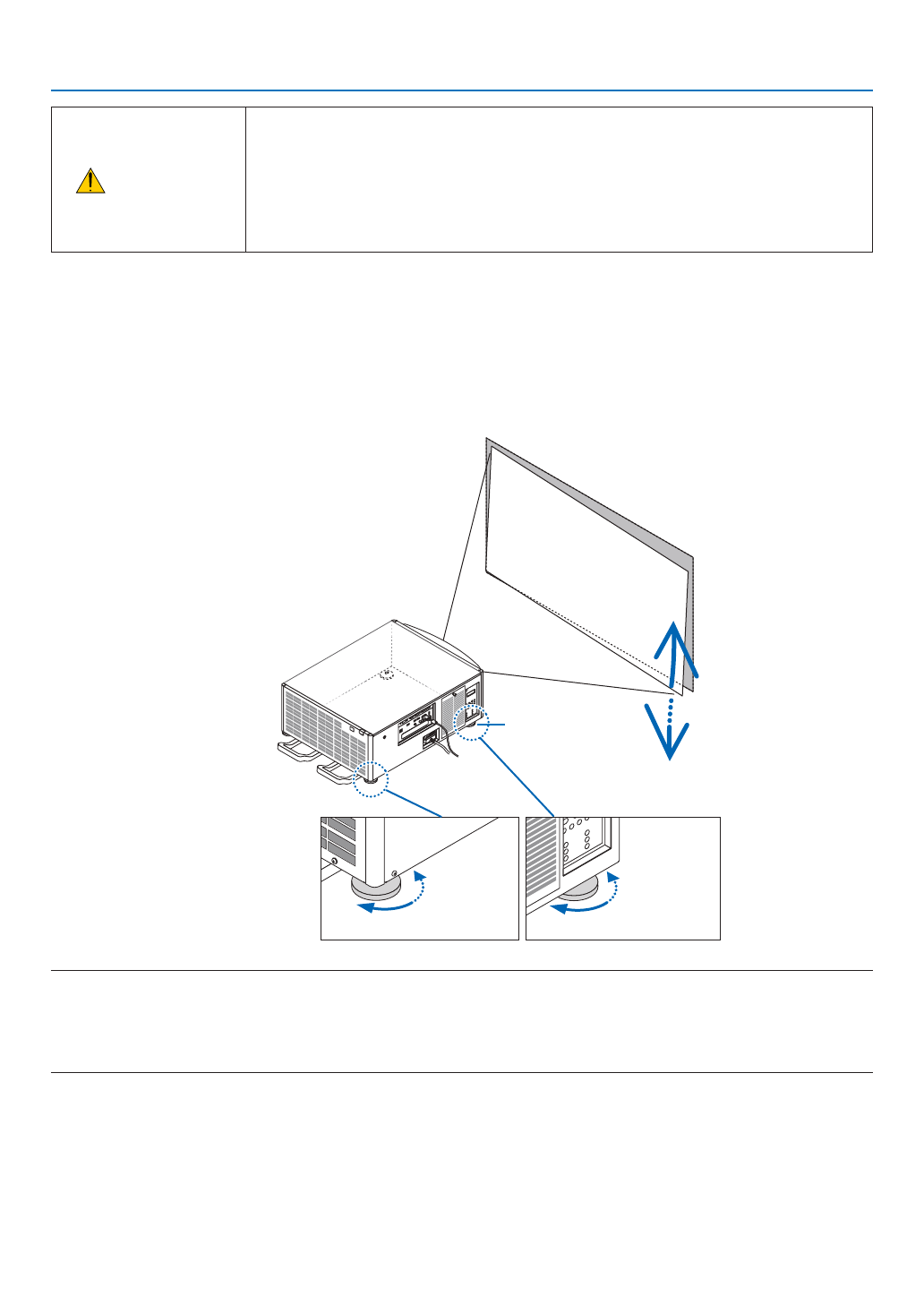

Пример регулировки
Поднимите
Поднимите
Опустите
Опустите
Регулятор уровня
ПРИМЕЧАНИЕ:
• Не удлиняйте каждый регулятор уровня более чем на 10 мм/0,39 дюйма. В результате этого принудительного действия регулятор уровня может выйти,
что приведет к повреждению проектора.
• Обратите внимание на то, что два передних регулятора уровня должны удлиняться или укорачиваться одновременно. Это же относится и к задним
регуляторам, так как в противном случае вес проектора будет распределен на один регулятор уровня и это может привести к его повреждению.
