5. Использование экранного меню

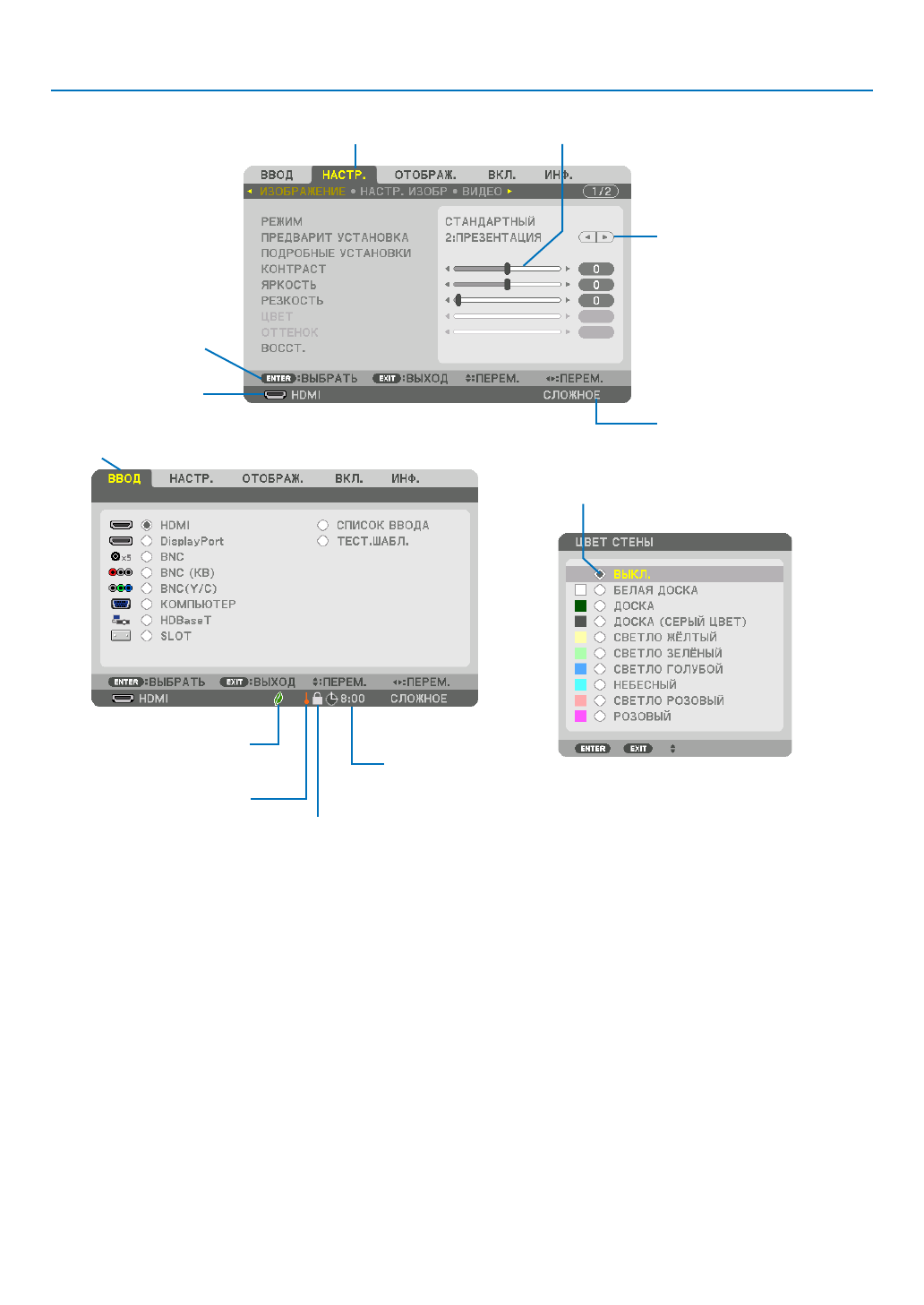

Элементы меню
Регулятор с ползунком
Сплошной треугольник
Режим меню
Вкладка
Селектор
Символ РЕЖИМА ИСТОЧНИКА СВЕТА
Окна меню и диалоговые окна обычно включают следующие элементы:
Подсветка ...............................................Указывает выбранное меню или пункт меню.
Сплошной треугольник ..........................Указывает на возможность дальнейшего выбора. Подсвеченный треугольник означает, что данный параметр
активен.
Вкладка ..................................................Отображает группу функций, собранных в одном диалоговом окне. При выборе какой-либо вкладки ее страница
выносится на передний план.
Селектор .................................................Используйте данную круглую кнопку для выбора какой-либо опции в диалоговом окне.
Источник .................................................Обозначает источник, выбранный в данный момент.
Режим меню ...........................................отображает текущий режим меню: ОСНОВНОЙ или СЛОЖНОЕ.
Оставшееся время до выключения таймера
................................................................Указывает время, оставшееся до выключения, если был предварительно установлен параметр [ВЫКЛ ТАЙМЕР].
Регулятор с ползунком ..........................Указывает значение параметров и направление, в котором их можно менять.
Символ РЕЖИМА ИСТОЧНИКА СВЕТА .....Указывает, что установлен [РЕЖИМ ИСТОЧНИКА СВЕТА].
Символ блокировки кнопок ..................Указывает на то, что включена [БЛОК. ПАНЕЛИ УПРАВЛ.].
Символ термометра...............................Указывает на то, что [РЕЖИМ ИСТОЧНИКА СВЕТА] принудительно переключен в режим [ЭКО] по причине слишком
высокой температуры внутри проектора.
Символ HIGH ...........................................Обозначает, что [РЕЖИМ ВЕНТИЛЯТОРА] установлен на [ВЫСОКИЙ].
Источник
Доступные кнопки
Символ термометра
Символ блокировки кнопок
Оставшееся время до
выключения таймера
Выделение цветом
