9
1. Введение
❹

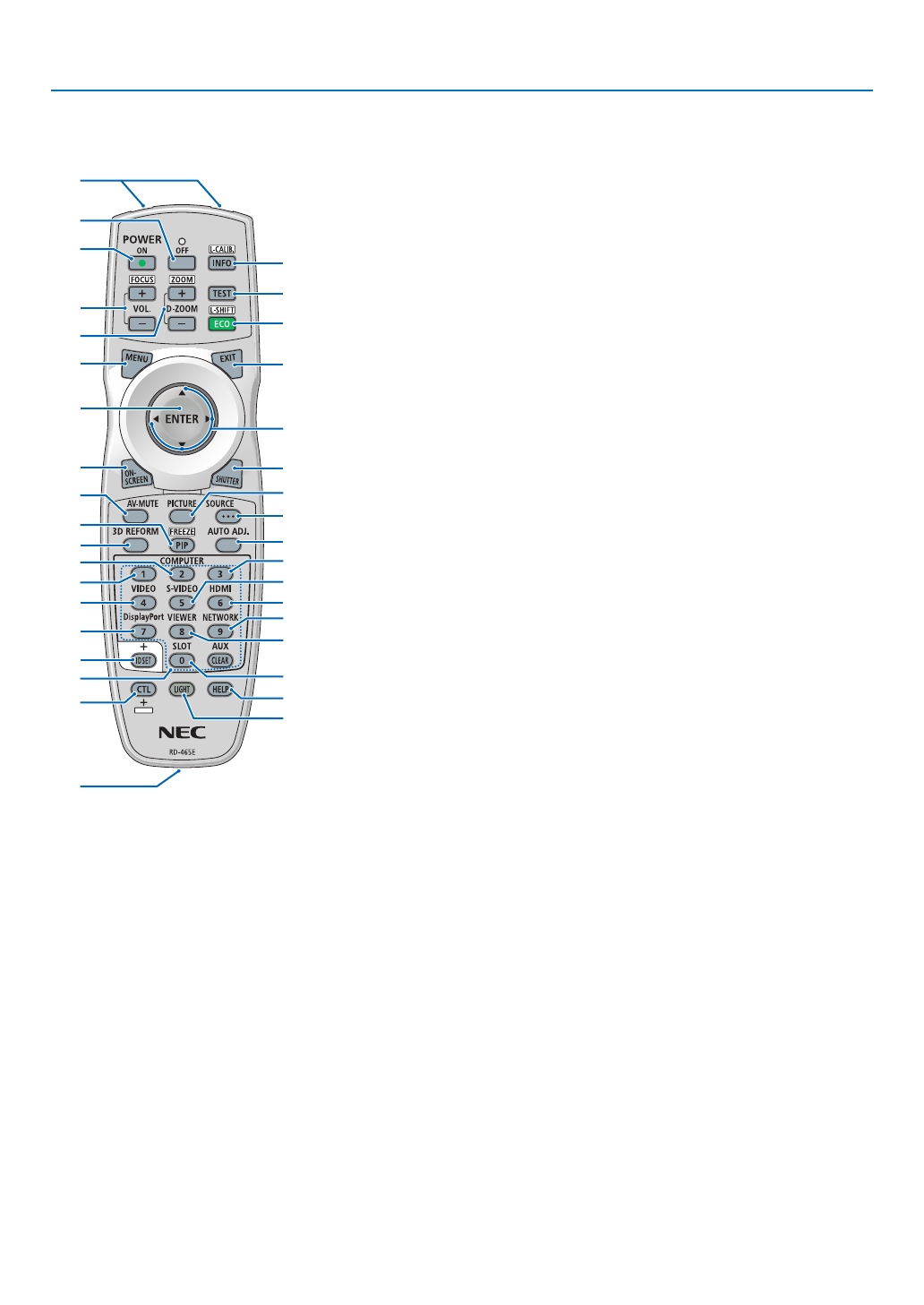

Названия элементов пульта дистанционного управления
1. Инфракрасный передатчик
(
→
2. Разъем для пульта дистанцион-
ного управления
Подключите доступный в продаже
дистанционный кабель сюда для
проводной работы. (
→
стр.
)
3. Кнопка POWER ON (ПИТАНИЕ ВКЛ.)
(
→
4. Кнопка POWER OFF (ПИТАНИЕ ВЫКЛ.)
(
→
5. INFO/L-CALIB. Кнопка
Отобразите экран [ИСТОЧНИК(1)]
экранного меню.
(
→
[КАЛИБРОВКА ОБЪЕКТИВА] объекти-
ва выполняется, когда вы нажимаете
на кнопку CTL в одно и то же время.
(
→
6. Кнопки VOL./FOCUS +/−
(
→
7. Кнопки D-ZOOM/ZOOM +/−
(
→
8. Кнопка TEST (ТЕСТ)
(
→
9. Кнопка ECO/L-SHIFT
(
→
10. Кнопка MENU (МЕНЮ)
(
→
11. Кнопка EXIT (ВЫХОД)
(
→
12. Кнопка ENTER (ВВОД)
(
→
13. Кнопка
▲▼◀▶
(
→
14. Кнопка ON-SCREEN (НА ЭКРАНЕ)
(
→
15. Кнопка SHUTTER (ЗАТВОР)
(
→
16. Кнопка AV-MUTE (ПРИГЛУШЕ-
НИЕ АУДИО/ВИДЕО)
(
→
17. Кнопка PICTURE (ИЗОБРАЖЕНИЕ)
(
→
18. Кнопка SOURCE (ИСТОЧНИК)
(
→
1
3
4
6
14
10
12
16
20
7
2
5
8
9
11
15
18
17
13
21
19
25
28
32
23
22
35
24
30
26
29
34
27
31
36
33
19. Кнопка 3D REFORM
(
→
20. Кнопка КАРТИН. В КАРТ. (PIP)/
FREEZE
(
→
21. АВТО НАСТР. Кнопка
(
→
22, 23, 24. Кнопка COMPUTER 1/2/3
(КОМПЬЮТЕР)
(23 и 24 недоступны на проекторе
этой серии)
(
→
25. Кнопка VIDEO (ВИДЕО)
(
→
26. Кнопка S-VIDEO (S-ВИДЕО)
(
→
27. Кнопка HDMI
(
→
28. Кнопка DisplayPort
(
→
29. Кнопка VIEWER (СРЕДСТВО ПРОСМОТРА)
(Кнопка VIEWER (СРЕДСТВО ПРО-
СМОТРА) не будет работать с дан-
ной серией проекторов.)
30. Кнопка NETWORK (СЕТЬ)
(
→
31. Кнопка SLOT (СЛОТ)
(
→
32. Кнопка ID SET (УСТАНОВКА ИД)
(
→
)
33. Цифровые кнопки (от 0 до 9/
CLEAR (СБРОС))
(
→
(Кнопка AUX (ВСПОМ.) не будет рабо-
тать с данной серией проекторов.)
34. Кнопка CTL
Эта кнопка используется в сочета-
нии с другими кнопками, подобно
клавише CTRL на компьютере.
35. Кнопка LIGHT (СВЕТ)
Эта кнопка используется для включе-
ния подсветки для кнопок пульта ДУ.
Подсветка выключится, если в тече-
ние 10 секунд не будет выполнено
никаких действий с помощью кнопок.
36. Кнопка HELP (СПРАВКА)
(
→
