3. Полезные функции
❶
Остановка проецирования

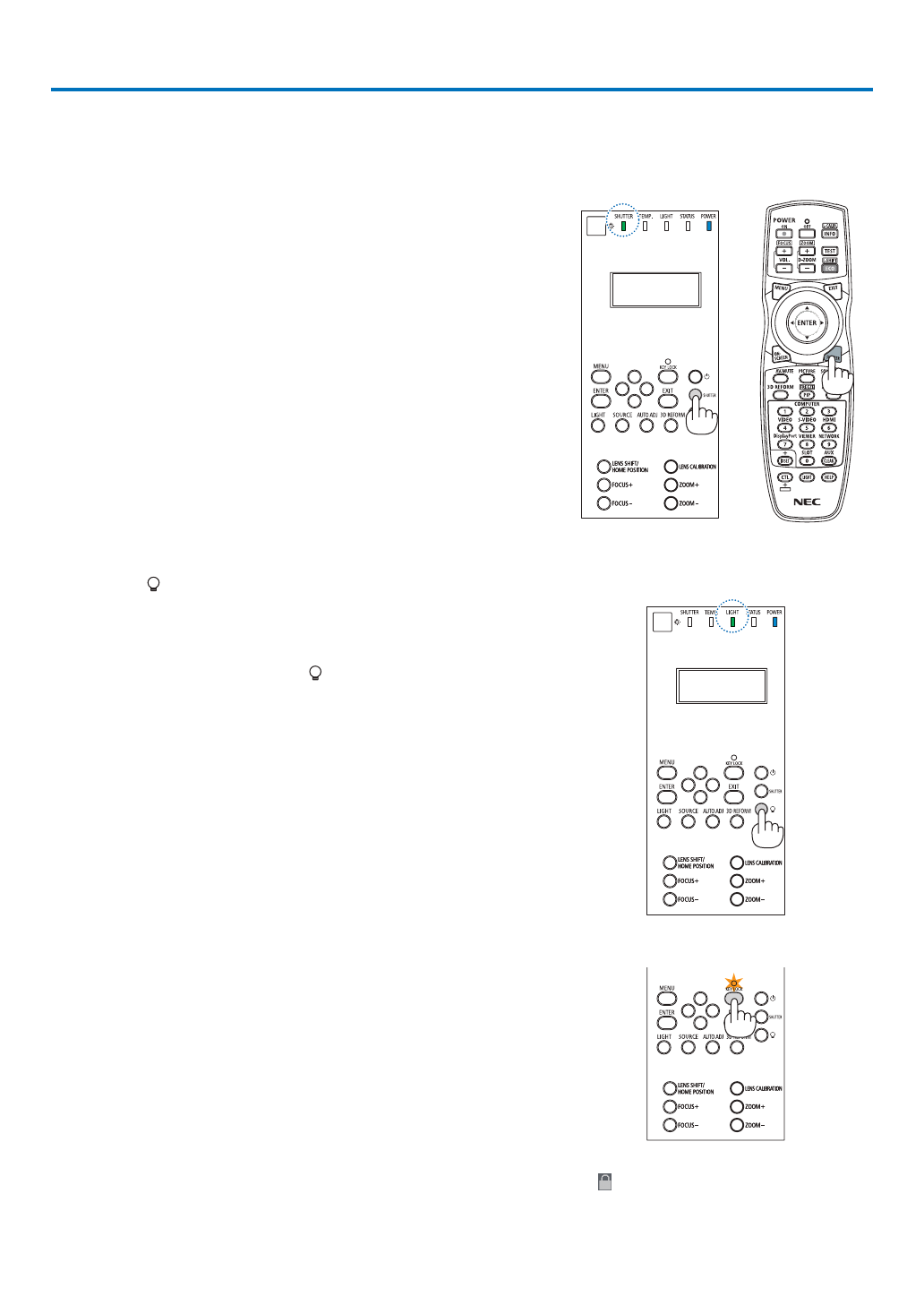

1. Нажмите кнопку SHUTTER на проекторе или пульте дистанцион-
ного управления.
Источник света выключится, и подсветка проектора временно по-
гаснет. Индикатор SHUTTER (ЗАТВОР) загорится зеленым.
Нажмите кнопку еще раз, и проецирование возобновиться. Индикатор
SHUTTER (ЗАТВОР) погаснет.
Вы можете настроить постепенное усиление или затемнение про-
екционного света.
На проекторе
На пульте дистан-
ционного управления
Индикатор SHUTTER (ЗАТВОР)
❷
Выключение источника света
1 Нажмите кнопку (источник света) на проекторе.
Удерживайте кнопку в течение трех секунд при включенном питании
для прямого отключения источника света (охлаждающий вентилятор
также остановится). Индикатор LIGHT (СВЕТ) погаснет.
• Если кнопку (источник света) удерживать нажатой в течение
трех секунд еще раз, индикатор LIGHT (СВЕТ) начнет мигать зеле-
ным.
Индикатор LIGHT (СВЕТ)
❸
Блокировка проектора для его невозможной эксплуатации
1 Нажмите кнопку KEY LOCK (БЛОКИРОВКА) в течение 1 секунды на
проекторе.
Индикатор KEY LOCK (БЛОКИРОВКА) загорится оранжевым, и кнопки
управления проектором будут заблокированы.
• Нажмите кнопку KEY LOCK (БЛОКИРОВКА) в течение одной секунды
еще раз для выключения индикатора KEY LOCK и разблокировки
кнопок.
ПОДСКАЗКА:
• При включении [БЛОК. ПАНЕЛИ УПРАВЛ.] в нижнем правом углу экрана меню появится пиктограмма « ».
• Проектором еще возможно управлять, используя пульт дистанционного управления, даже когда кнопки на устройстве заблокированы.
