97
5. Использование экранного меню

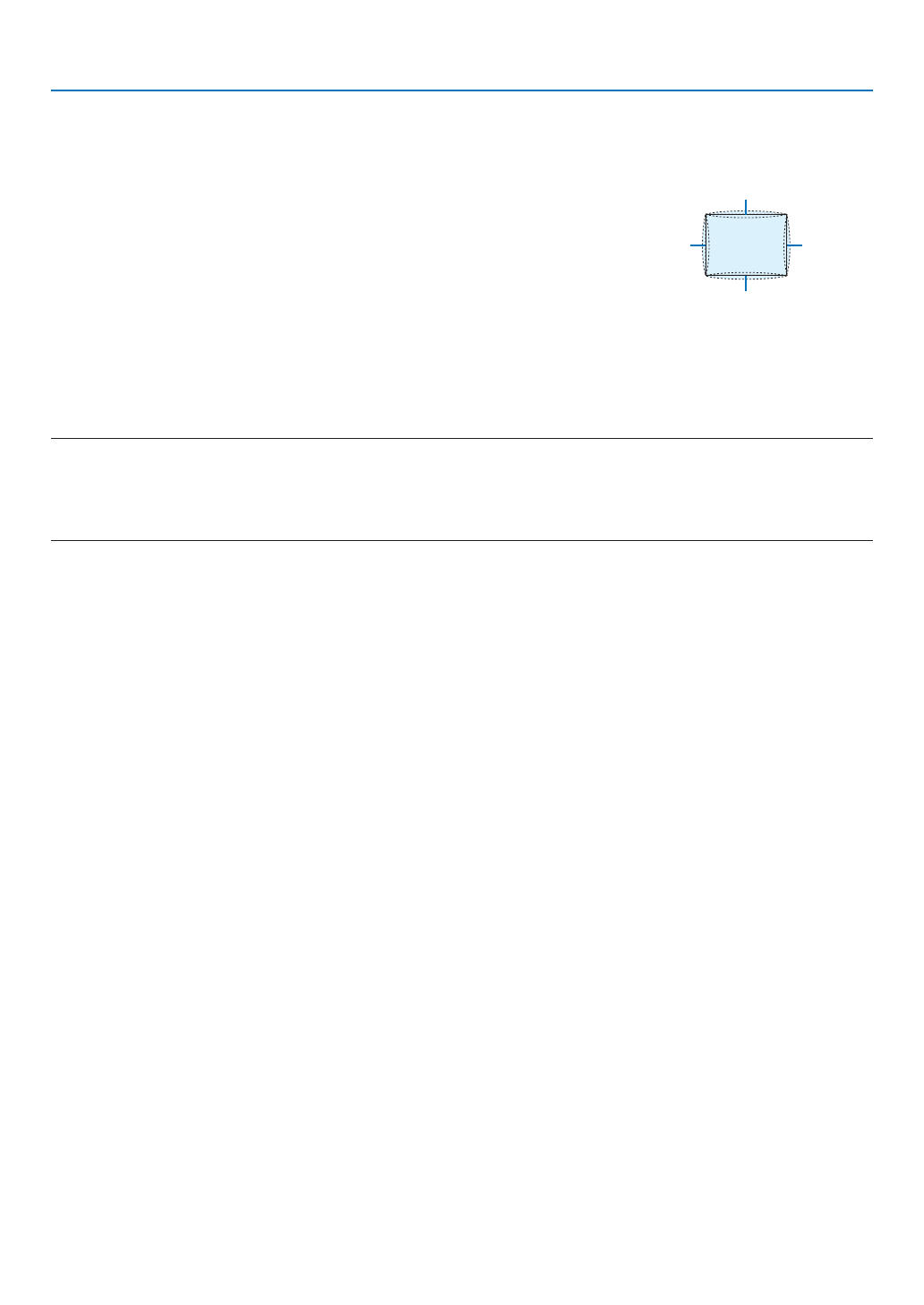

ПОДУШКООБРАЗНОЕ
Настройка искажений кривой проекционного экрана.
ВЕРХ ............................... Настройка искажений кривой верхнего края проекционного экрана.
НИЗ ................................. Настройка искажений кривой нижнего края проекционного экрана.
ЛЕВО ............................... Настройка искажений кривой левого края проекционного экрана.
ПРАВО ............................. Настройка искажений кривой правого края проекционного экрана.
ВЕРХ
ЛЕВО
ПРАВО
НИЗ
ПРОГРАММНОЕ СРЕДСТВО (Для дальнейшей поддержки)
Вызов данных геометрической коррекции, сохраненных на проекторе заранее.
Существует три типа сохраненных данных.
ПРИМЕЧАНИЕ:
• ТРАПЕЦИЯ, УГЛОВАЯ КОРРЕКЦИЯ и ПОДУШКООБРАЗНОЕ нельзя выбрать при настройке геометрической коррекции с помощью программного средства.
• Чтобы удалить настроенные данные [ГЕОМЕТР. КОРРЕКЦИЯ], нажимайте кнопку 3D REFORM в течение 2 или более секунд.
• Так как функция геометрической коррекции выполняет электрическую коррекцию, она может повлиять на яркость, а качество изображения может
ухудшиться.
ВОССТ.
Сброс значения настройки, заданного в ГЕОМЕТР. КОРРЕКЦИЯ (возврат к исходному значению).
