9. Приложение

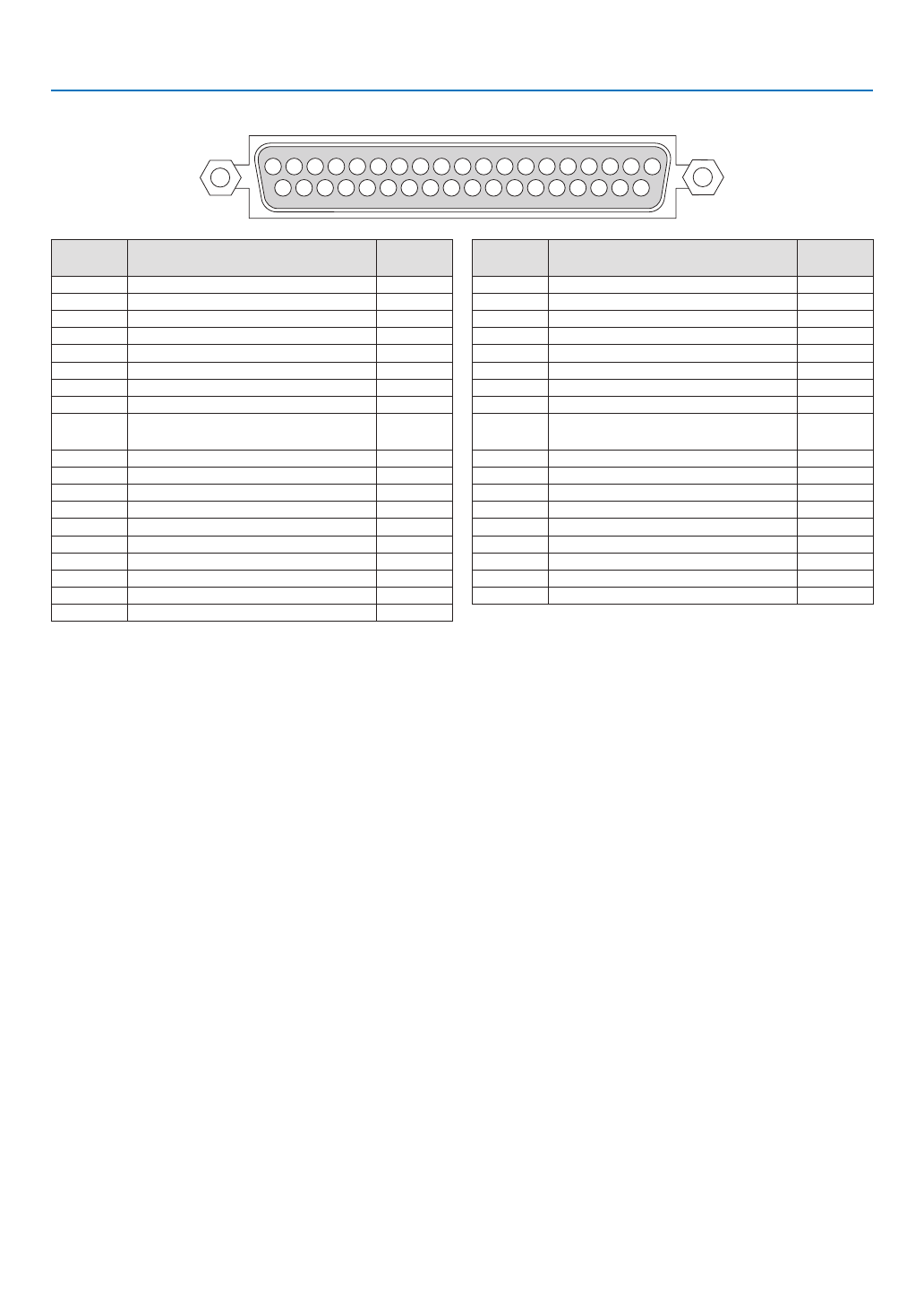

Разъем GP I/O (внешнее управление) (37-штыревой разъем D-sub)
19 18 17 16 15 14 13 12 11 10 9
8
7
6
5
4
3
2
1
37 26 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20
№ штыря
Название сигнала
Вход/вы-
ход
1
зарезервировано
ВХОД
2
зарезервировано
ВХОД
3
зарезервировано
4
зарезервировано
5
EXT_GPIN1+ (управление)
ВХОД
6
EXT_GPIN2+ (управление)
ВХОД
7
EXT_GPIN3+ (управление)
ВХОД
8
EXT_GPIN4+ (управление)
ВХОД
9
GPOUT1+ (Выходной контрольный
сигнал внешнего Л/П 3D +)
ВЫХОД
10
зарезервировано
ВЫХОД
11
зарезервировано
ВЫХОД
12
зарезервировано
ВЫХОД
13
зарезервировано
ВЫХОД
14
зарезервировано
ВЫХОД
15
зарезервировано
ВЫХОД
16
зарезервировано
ВЫХОД
17
NC (не подключен)
—
18
GND
ПИТАНИЕ
19
GND
ПИТАНИЕ
№ штыря
Название сигнала
Вход/вы-
ход
20
зарезервировано
ВХОД
21
зарезервировано
ВХОД
22
зарезервировано
ВХОД
23
зарезервировано
ВХОД
24
EXT_GPIN1- (управление)
ВХОД
25
EXT_GPIN2- (управление)
ВХОД
26
EXT_GPIN3- (управление)
ВХОД
27
EXT_GPIN4- (управление)
ВХОД
28
GPOUT1- (Выходной контрольный
сигнал внешнего Л/П 3D -)
ВЫХОД
29
зарезервировано
ВЫХОД
30
зарезервировано
ВЫХОД
31
зарезервировано
ВЫХОД
32
зарезервировано
ВЫХОД
33
зарезервировано
ВЫХОД
34
зарезервировано
ВЫХОД
35
зарезервировано
ВЫХОД
36
NC (не подключен)
-
37
GND
ПИТАНИЕ
