9. Приложение

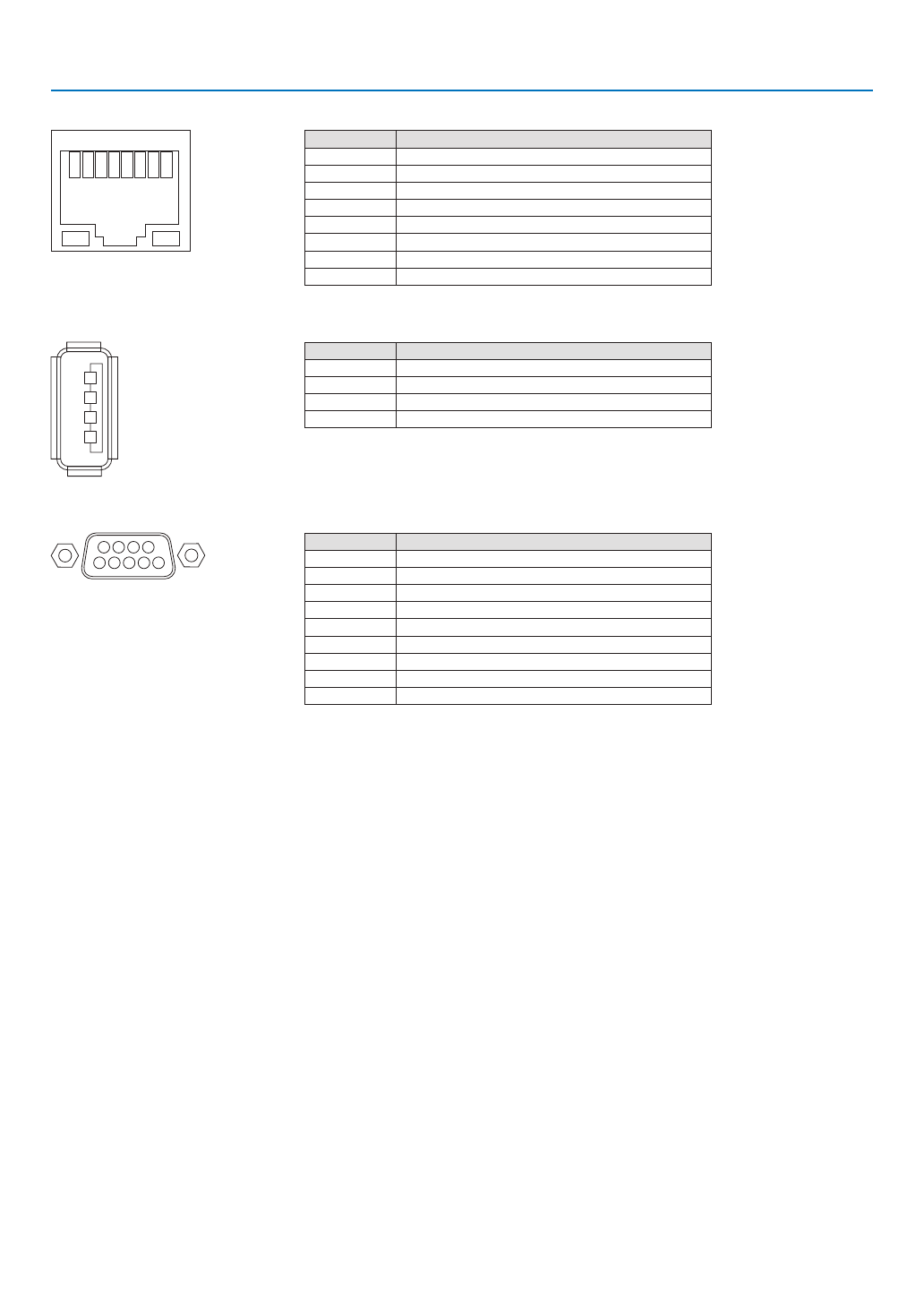

Порт Ethernet/HDBaseT (RJ-45)
1 2 3 4 5 6 7 8
№ штыря
Сигнал
1
TxD+/HDBT0+
2
TxD−/HDBT0−
3
RxD+/HDBT1+
4
Отсоединение/HDBT2+
5
Отсоединение/HDBT2−
6
RxD−/HDBT1−
7
Отсоединение/HDBT3+
8
Отсоединение/HDBT3−
Порт USB (Тип А)
1
3
2
4
№ штыря
Сигнал
1
ШИНА
V
2
D−
3
D+
4
Заземление
Разъем RS-232C (управление ПК) (9-штыревой D-Sub)
1
2
3
4
5
6
7
8
9
Протокол связи
№ штыря
Сигнал
1
Не используется
2
Данные передачи
3
Данные приема
4
Подключение/контакт 6
5
Заземление
6
Подключение/контакт 4
7
Не используется
8
Не используется
9
Не используется
