144
7. Техническое обслуживание

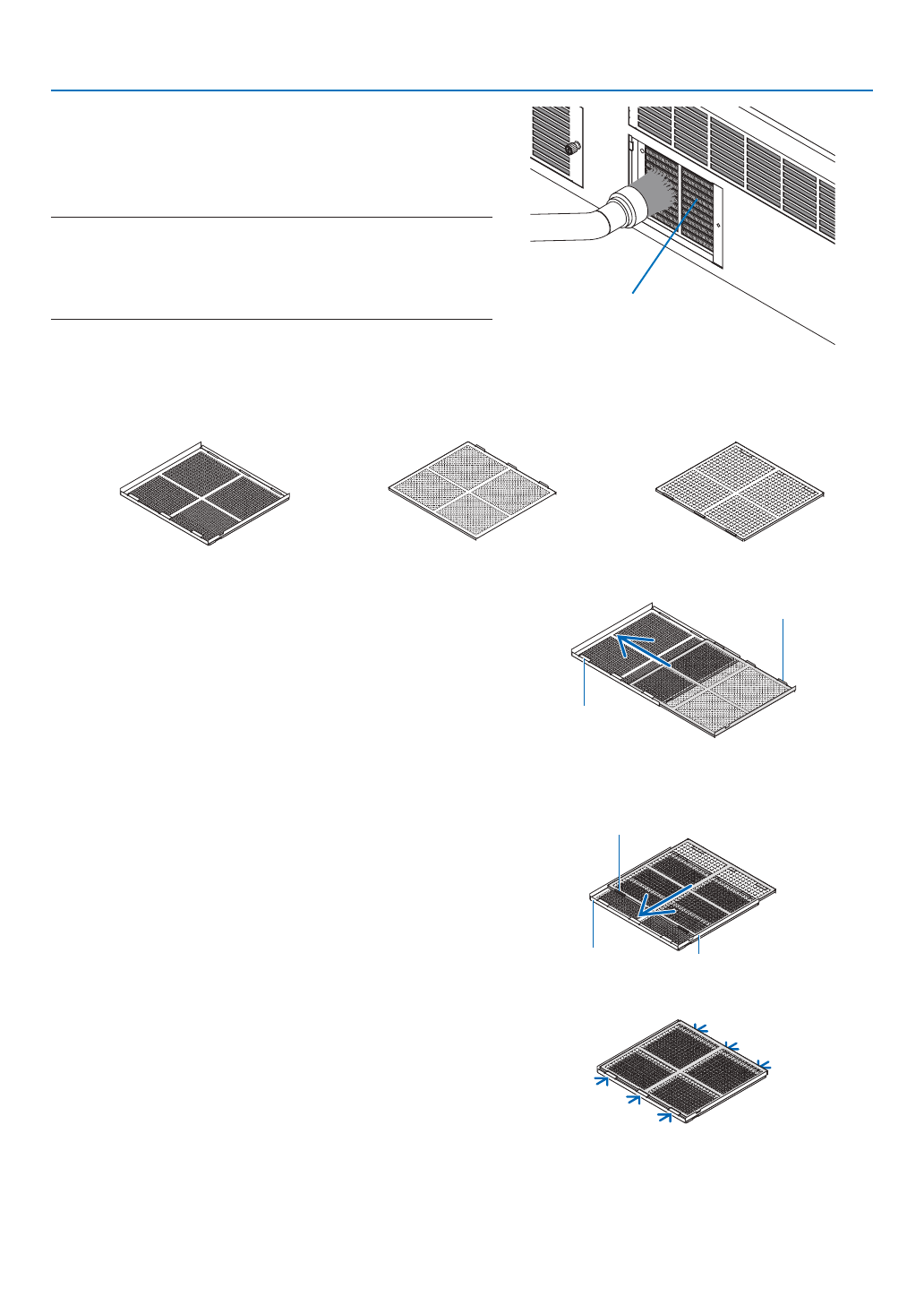

Также удалите пыль с решеток снаружи проектора.
• Некоторые воздухозаборные отверстия не имеют реше-
ток. Обязательно полностью удалите любую пыль, при-
липшую к вентиляционной решетке (закрытая угловой
горизонтальной решеткой), вакуумным очистителем.
ПРИМЕЧАНИЕ:
• При каждой вакуумной чистке фильтра используйте насадку мягкой щетки
очистителя. Это защитит фильтр от повреждения.
• Не мойте фильтр водой. Такое действие может привести к повреждению
мембраны фильтра, а также стать причиной засора.
Решетки снаружи проектора
5. Соберите различные детали фильтра вместе и закрепите их внутри крышки фильтра.
Три слоя фильтра должны быть собраны и установлены в определенном порядке и направлении.
Фильтр тонкой очистки
Фильтр нормальной очистки
Фильтр грубой очистки
(1) Поверните защелки фильтра тонкой очистки налево,
поверните защелки фильтра нормальной очистки (с
диагональной перекрестной сеткой) вправо, затем под-
виньте фильтр тонкой очистки в фильтр нормальной
очистки.
Защелки на
фильтре тонкой
очистки
Защелки на филь-
тре нормальной
очистки
(2) Поверните слоты защелки на фильтре грубой очистки
влево. Затем установите фильтр тонкой очистки и
фильтр нормальной очистки внутрь фланца, затем под-
виньте их налево.
Слоты защелок на фильтре грубой очистки
Фильтр тонкой
очистки
Фильтр нормальной
очистки
(3) Убедитесь, что все шесть защелок находится немного
в слотах, затем медленно надавите на фильтр вместе
(некоторые фильтры имеют десять защелок).
• Если детали фильтра не полностью подогнаны вместе,
они не войдут внутрь крышки фильтра.
