23
2. Проецирование изображения (основная операция)

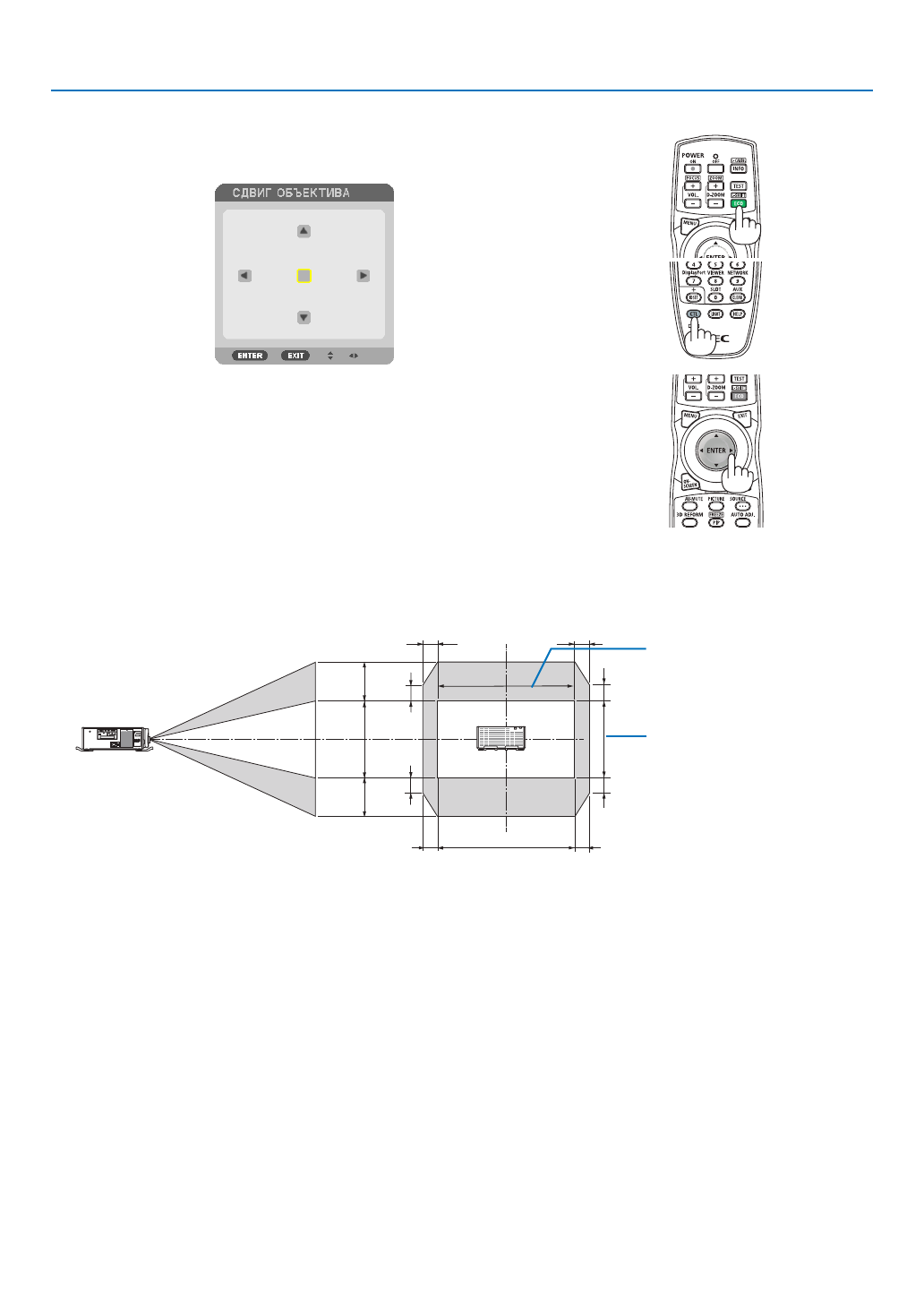

Регулировка с помощью пульта дистанционного управления
1. Удерживайте кнопку CTL и нажмите кнопку ECO/L-SHIFT.
Отобразится экран [СДВИГ ОБЪЕКТИВА].
2. Нажмите кнопку
▼▲◀
или
▶
.
Используйте кнопки
▼▲◀▶
для перемещения проецируемого изобра-
жения.
ПОДСКАЗКА:
• Рисунок ниже показывает диапазоны сдвига объектива (режим проецирования: рабочий стол/передний) для объективов NP-9LS08ZM1, NP-9LS12ZM1, NP-
9LS13ZM1, NP-9LS16ZM1 и NP-9LS20ZM1. Для объектива NP-9LS40ZM1 см. стр.
100%V
50%V
20%V
20%V
20%V
20%V
50%V
100%H
11%H
11%H
11%H
11%H
Высота проецируемого изо-
бражения
Ширина проецируемого изо-
бражения
Условные обозначения: V обозначает длину по вертикали (высоту проецируемого изображения), H обозначает длину по горизонтали (ширину проецируемого
изображения).
