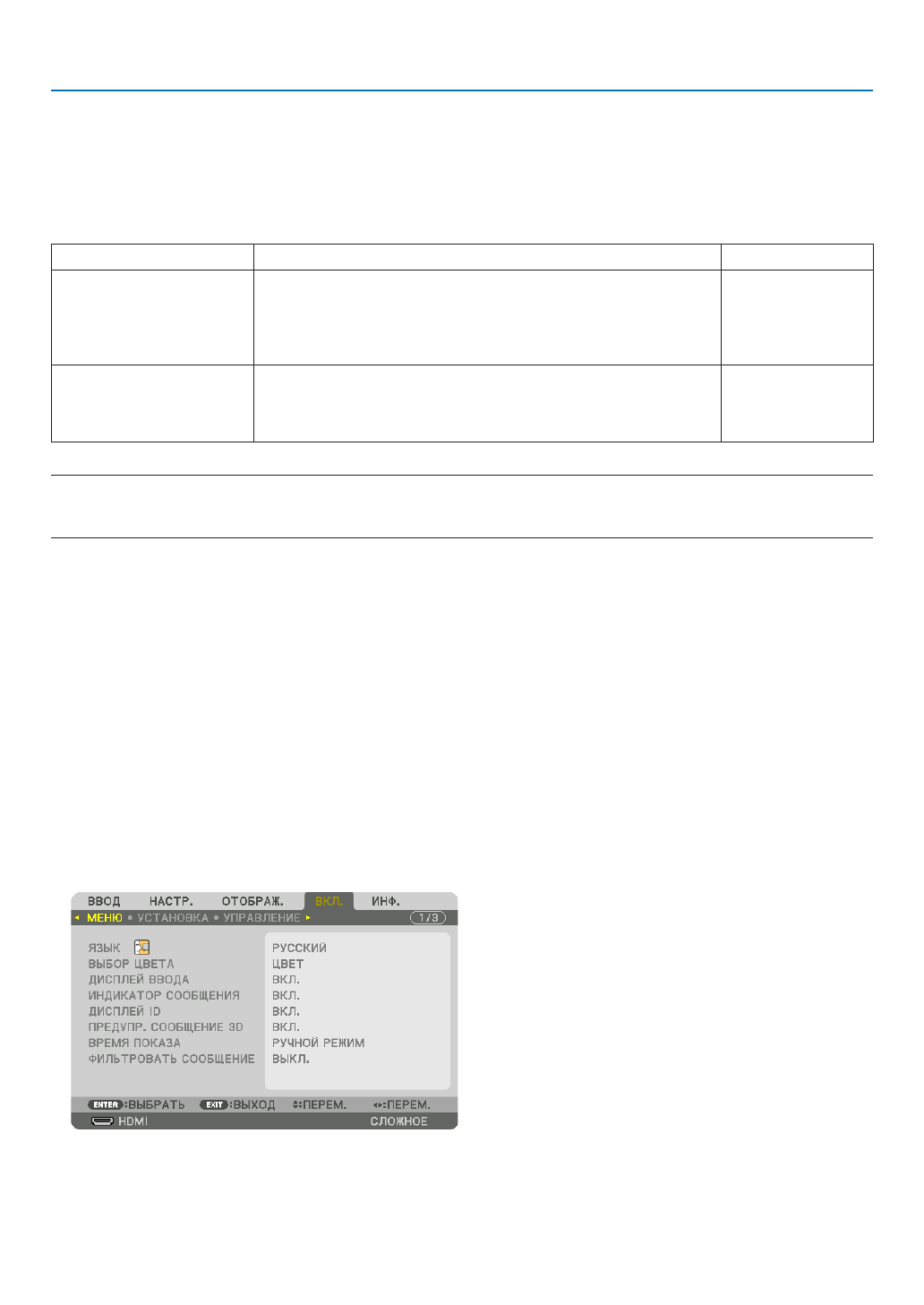

49
3. Полезные функции
⓭
Сохранение изменений для сдвига объектива, масштабирования
и фокуса [ПАМ. ОБЪЕКТИВА]
Отрегулированные значения можно сохранить в памяти проектора при использовании кнопок проектора СДВИГ
ОБЪЕКТИВА, МАСШТАБИРОВАНИЕ и ФОКУС. Отрегулированные значения можно применить к выбираемому сигналу.
Это устраняет необходимость регулировки сдвига объектива, фокуса и масштабирования во время выбора источника.
Существуют два способа сохранения отрегулированных значений для сдвига объектива, масштабирования и фокуса.
Название функции
Описание
стр.
ССЫЛ. ПАМ. ОБЪЕКТИВА
Отрегулированные значения, общие для всех входных сигналов. Во
время установки можно записать два типа отрегулированных значений.
Если отрегулированные значения не сохраняются в [ПАМ. ОБЪЕКТИВА],
отрегулированные значения выбранного профиля ([ССЫЛ. ПАМ. ОБЪ-
ЕКТИВА]) будут применяться для регулировки объектива.
→
стр.
ПАМ. ОБЪЕКТИВА
Отрегулированные значения для каждого входного сигнала.
Используйте отрегулированные значения для сигнала с различным
соотношением сторон или разрешением. Отрегулированные значения
можно применить во время выбора источника.
→
стр.
ПРИМЕЧАНИЕ:
• Обязательно выполните [КАЛИБРОВКУ ОБЪЕКТИВА] после замены объектива. (
→
Если необходимо заменить объектив, свяжитесь с вашим дилером для выполнения этого.
Пример использования
Когда нужно отобразить на экране с соотношением сторон 4:3 сигнал NTSC или другой сигнал с соотношением сторон
4:3 и сигнал SXGA или другой сигнал с соотношением сторон 5:4:
Выполните регулировку сдвига, фокуса и масштабирования для установки размера вертикального экрана сигнала с
вертикальным соотношением сторон 5:4 в высоту на стандартное значение.
Как сигналы с соотношением сторон 4:3, так и сигналы с соотношением сторон 5:4 теперь можно отобразить.
Обратите внимание, что с этими настройками сдвига, фокуса и масштабирования сигнал с соотношением сторон 4:3
станет меньше на экране.
Чтобы устранить это уменьшение размера, отрегулируйте сдвиг, фокус и масштабирование на оптимальное состояние
для каждого сигнала с соотношением сторон 4:3 и каждого сигнала с соотношением сторон 5:4.
Сохранение в памяти каждого из этих значений позволит проецирование при оптимальных условиях во время пере-
ключения сигнала.
Для сохранения ваших отрегулированных значений в [ССЫЛ. ПАМ. ОБЪЕКТИВА]:
1. Нажмите кнопку MENU.
На экране отобразится меню.
2. Нажмите кнопку
▶
, чтобы выбрать [ВКЛ.], и нажмите кнопку ENTER.
3. Нажмите кнопку
▶
, чтобы выбрать [УСТАНОВКА].
