171
9. Приложение

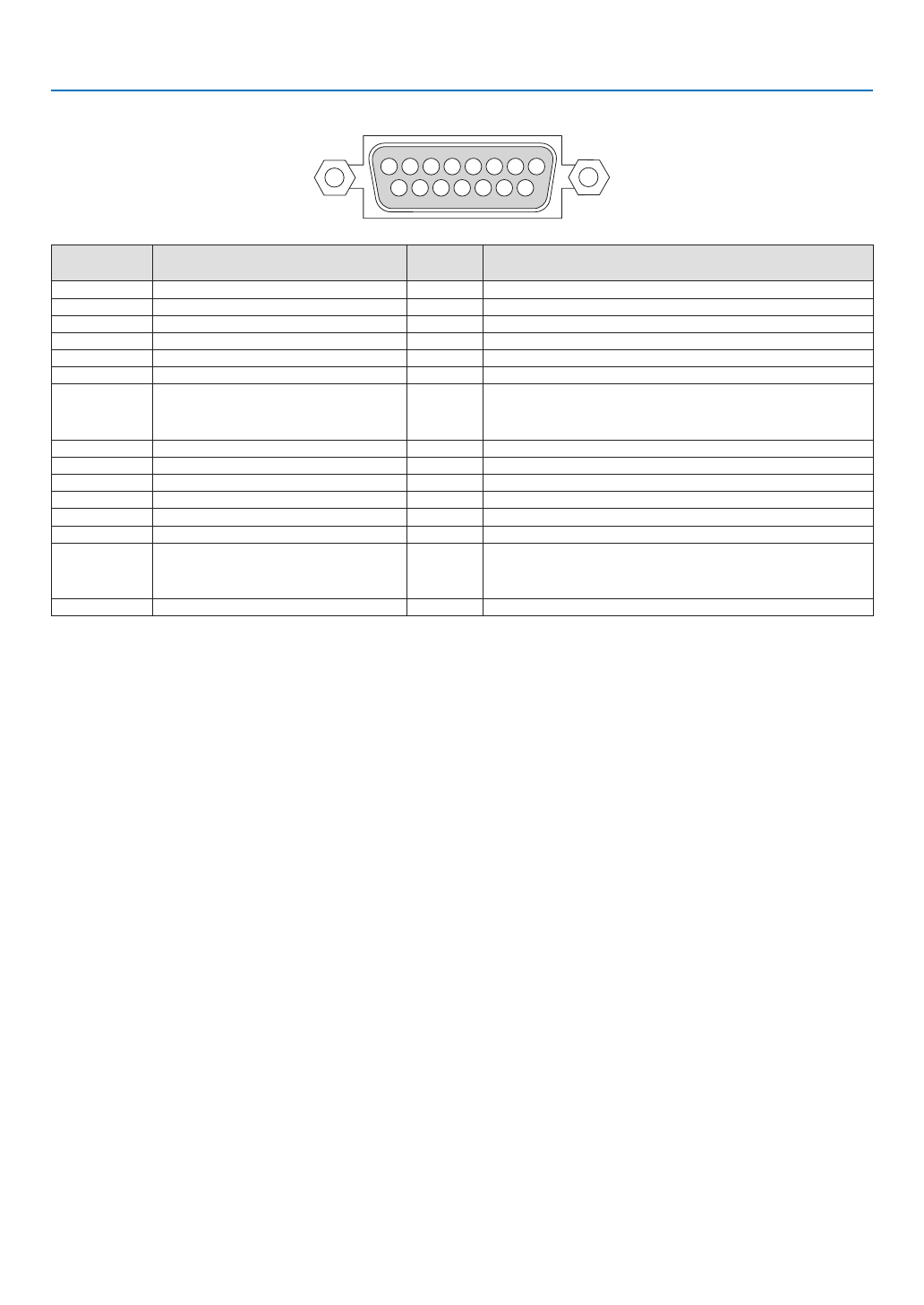

Разъем 3D (15-штыревой разъем типа D)
8
7
6
5
4
3
2
1
15 14 13 12 11 10 9
№ штыря
Название сигнала
Вход/вы-
ход
Функция
1
+12 В
ПИТАНИЕ Подает питание (+12 В) к системе 3D-изображения
2
GNDC
GND
Заземление
3
GNDC
GND
Заземление
4
зарезервировано
ВХОД
5
зарезервировано
ВЫХОД
6
зарезервировано
ВЫХОД
7
CONN_SYNC+
ВЫХОД Переключение синхронизирующего сигнала Л/П 3D (+)
(Подсоединяется к коллектору выходного транзистора
оптической пары внутри проектора)
8
зарезервировано
ВХОД
9
+12 В
ПИТАНИЕ Подает питание (+12 В) к системе 3D-изображения
10
зарезервировано
ВХОД
11
зарезервировано
ВХОД
12
зарезервировано
ВХОД
13
зарезервировано
ВЫХОД
14
CONN_SYNC−
ВЫХОД Переключение синхронизирующего сигнала Л/П 3D (–)
(Подсоединяется к излучателю выходного транзистора
оптической пары внутри проектора)
15
N/C
—
Не используется
