94

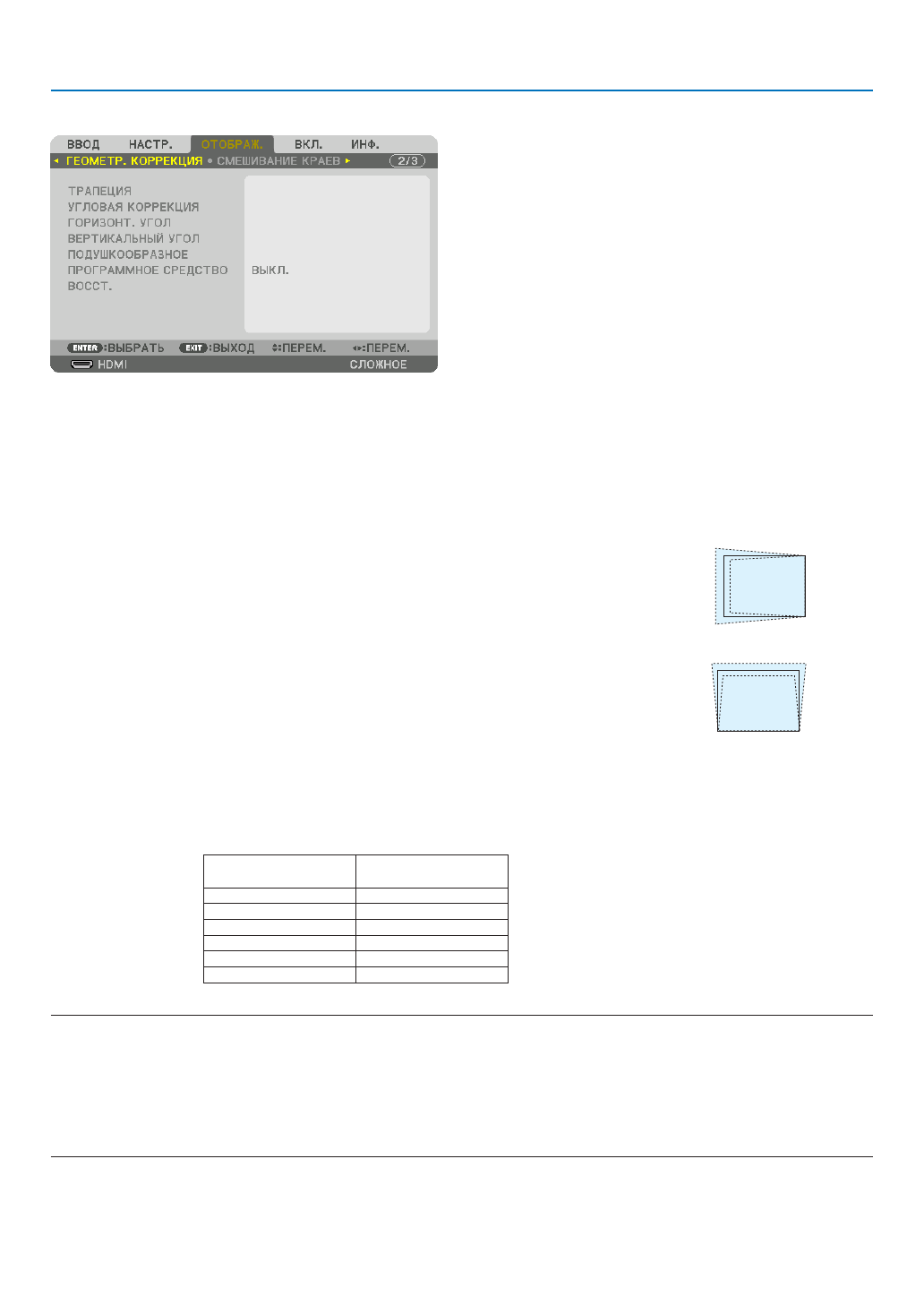

5. Использование экранного меню
[ГЕОМЕТР. КОРРЕКЦИЯ]
ТРАПЕЦИЯ
Выведите на дисплей экран коррекции трапецеидальных искажений и настройте трапецеидальное искажение про-
екционного экрана.
Для отображения экрана [ТРАПЕЦИЯ] выберите [ОТОБРАЖ.]
→
[ГЕОМЕТР. КОРРЕКЦИЯ]
→
[ТРАПЕЦИЯ] в экранном меню.
Экран [ГЕОМЕТР. КОРРЕКЦИЯ] также можно отобразить, нажав кнопку 3D REFORM на проекторе или пульте дистанци-
онного управления.
ГОРИЗОНТАЛЬНО ............ Регулировка при проецировании на экран по диагонали.
ВЕРТИКАЛЬНОЕ .............. Регулировка при проецировании на экран сверху или снизу.
НАКЛОН .......................... Корректировка искажения при выполнении коррекции трапецеидальных искажений, когда экран смещен в вертикальном на-
правлении с помощью сдвига объектива.
ПРОЕКЦИОННОЕ ОТНОШЕНИЕ
....................................... Настройка в соответствии с проекционным отношением используемого дополнительного объектива.
Название модели объ-
ектива
Диапазон регулировки
NP-9LS12ZM1
12-19
NP-9LS13ZM1
14-23
NP-9LS16ZM1
17-29
NP-9LS20ZM1
22-42
NP-9LS08ZM1
8-14
NP-9LS40ZM1
43-68
ПРИМЕЧАНИЕ:
• Когда питание подается на устройство, значение регулировки параметра [ТРАПЕЦИЯ], использованное ранее, сохраняется даже после того, как наклон
устройства изменяется.
• При удалении значения настройки параметра [ТРАПЕЦИЯ] нажимайте кнопку 3D REFORM в течение 2 или более секунд.
• При настройке других функций [ГЕОМЕТР. КОРРЕКЦИЯ] меню [ТРАПЕЦИЯ] выбрать нельзя. При выполнении коррекции трапецеидальных искажений нажмите
кнопку 3D REROFM в течение 2 или более секунд, чтобы очистить значение настройки [ГЕОМЕТР. КОРРЕКЦИЯ].
• Так как [ТРАПЕЦИЯ] выполняет электрическую коррекцию, яркость может уменьшиться, а иногда может ухудшиться качество экрана.
