4. Мультиэкранное проецирование
57

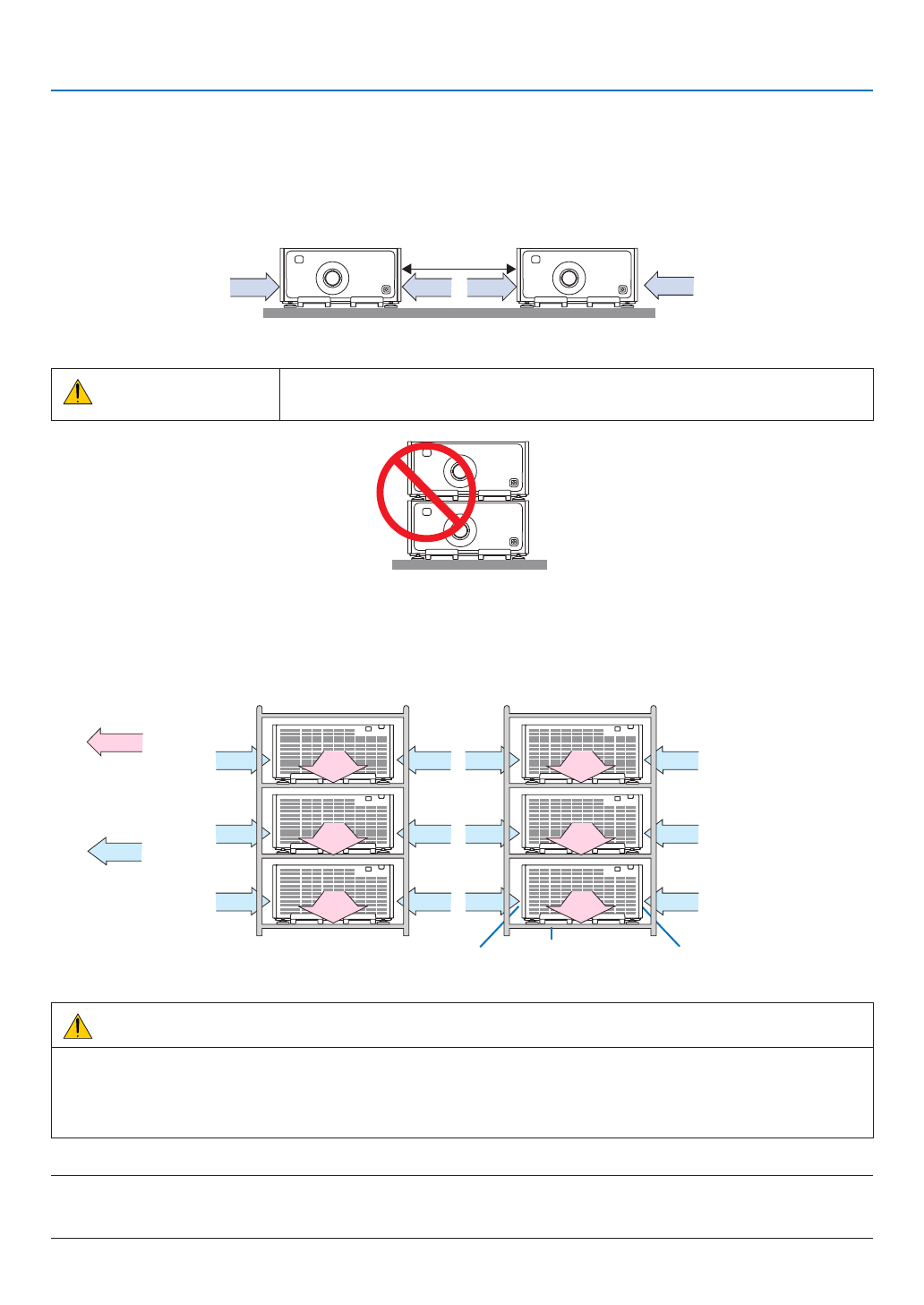

На что обратить внимание при установке проекторов
• Оставляйте между проекторами при их установке рядом друг с другом расстояние 60 см/23,6 дюйма или более,
чтобы впускные вентиляционные отверстия проекторов не были заблокированы. Кроме того, оставьте свободное
пространство не менее 30 см/11,8 дюйма между отверстием забора воздуха и стеной и 70 см/27,6 дюйма между от-
верстием выпуска воздуха и стеной. Когда отверстия для забора и выпуска воздуха заблокированы, температура
внутри проектора поднимется, что может стать причиной неисправности.
60 см/23,6" или больше
• Не устанавливайте блоки проектора прямо друг на друга.
ПРЕДУПРЕЖДЕНИЕ
Проекторы, установленные друг на друга, могут упасть и причинить травму.
Проектор(ы) могут также быть повреждены или сломаны.
• Пример нескольких проекторов, установленных вместе
При использовании нескольких проекторов вместе для мультиэкранной проекции обязательно установите их в
специальном корпусе проектора, подобном показанному далее.
[Пример установки]
Отверстие забора воздуха
Отверстие забора воздуха
Шкаф
Выпуск воздуха
Забор воздуха
Задняя часть
Задняя часть
ПРЕДУПРЕЖДЕНИЕ
Пожалуйста, обратитесь к дилеру для получения услуг по специальной установке, такой как при монтаже про-
ектора на потолке. Никогда не проводите установку самостоятельно. Проектор может упасть и причинить травму.
Используйте прочный шкаф, который способен выдержать вес проектора для установки. Не ставьте проекторы
непосредственно друг на друга.
ПРИМЕЧАНИЕ:
• Для получения информации о диапазоне проекционного расстояния, пожалуйста, см. приложение «Расстояние проецирования и размер экрана». (
→
стр.
