16

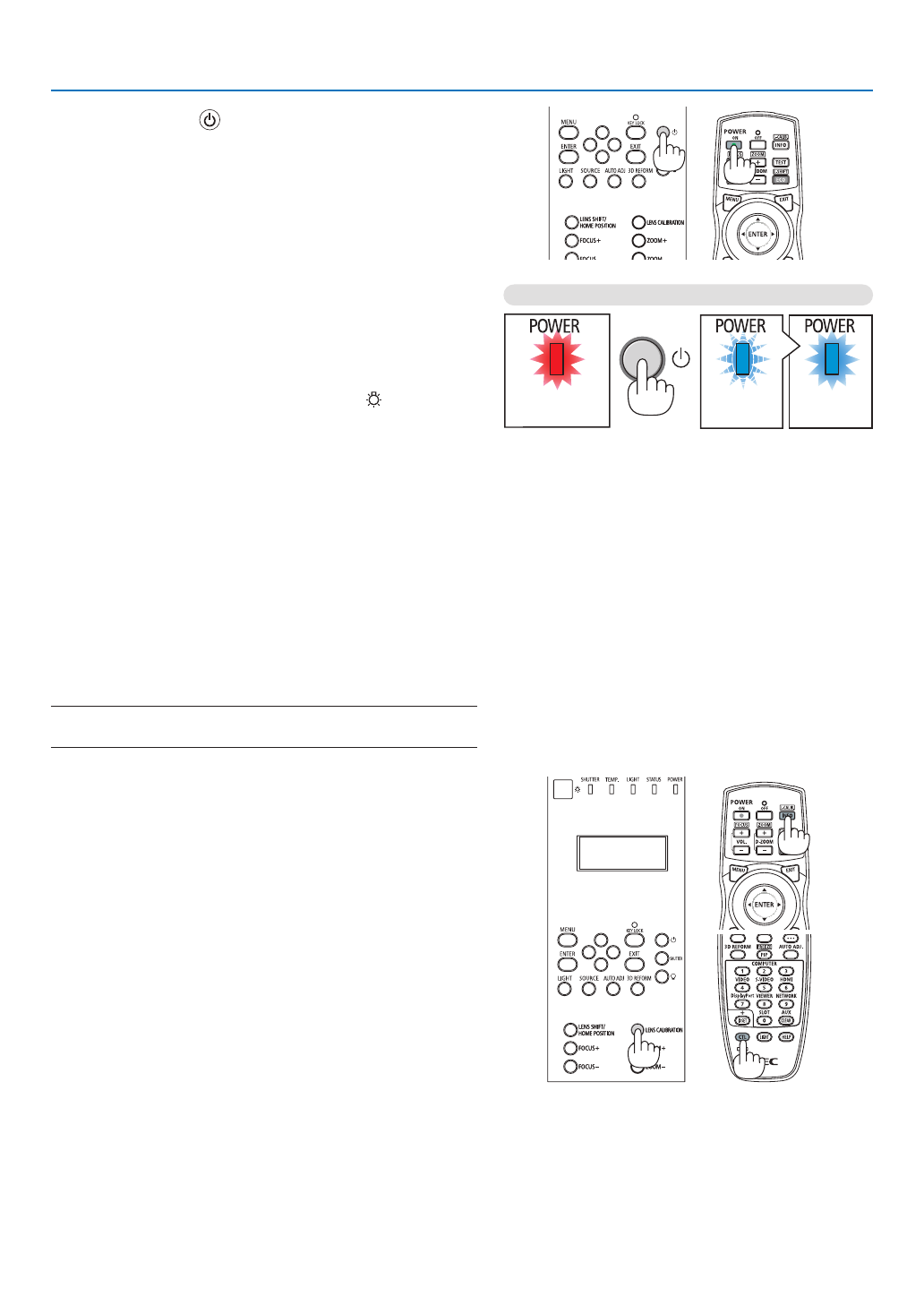

2. Проецирование изображения (основная операция)
2. Нажмите кнопку
(POWER) на корпусе проектора или
кнопку POWER ON на пульте дистанционного управле-
ния.
Индикатор POWER переключится с постоянного красного
света на мигающий синий, и изображение спроецируется
на экран.
• При использовании пульта дистанционного управления
нажмите кнопку POWER ON.
• При отсутствии сигнала устройство будет про-
ецировать синий экран (заводские настройки меню по
умолчанию).
• Если изображение размытое, отрегулируйте фокус
экрана. (
→
стр.
• В условиях темноты нажмите кнопку (свет). Вклю-
чится подсветка индикаторной панели и лампа СИД на
правой стороне проектора. (
→
)
ПОДСКАЗКА:
• Устройство имеет функцию включения питания затвора, которая по-
зволят выключить источник света даже в случае подключения к источнику
питания. (
→
стр.
)
• Нажатие кнопки не включит устройство, когда индикатор БЛОКИРОВКА
мигает оранжевым цветом. (
→
• Когда появится сообщение «ПРОЕКТОР ЗАБЛОКИРОВАН! ВВЕДИТЕ СВОЙ
ПАРОЛЬ.», то это означает, что включена функция [БЕЗОПАСНОСТЬ]. (
→
)
После включения проектора убедитесь, что компьютер
или источник видеосигнала включен.
ПРИМЕЧАНИЕ: Синий экран ([СИНИЙ фон]) отображается, когда нет входного сигнала
(заводская настройка меню по умолчанию).
Режим ожидания
Мигает
Питание включено
Постоянно светится
красным
Мигает синим
Постоянно
светится синим
(
→
Выполнение калибровки объектива
• После установки или замены объектива (ниже*), который
продается отдельно, нажмите кнопку КАЛИБРОВКА ОБЪЕК-
ТИВА на проекторе или удерживайте нажатой кнопку CTL на
пульте дистанционного управления, а затем нажмите кнопку
INFO/L-CALIB. для выполнения [КАЛИБРОВКИ ОБЪЕКТИВА].
Посредством выполнения операции [КАЛИБРОВКА ОБЪ-
ЕКТИВА] калибруется диапазон регулировки масштабиро-
вания и фокуса [ПАМ. ОБЪЕКТИВА].
Если необходимо установить или заменить объектив, свя-
житесь с вашим дилером для выполнения этого.
