8
1. Введение

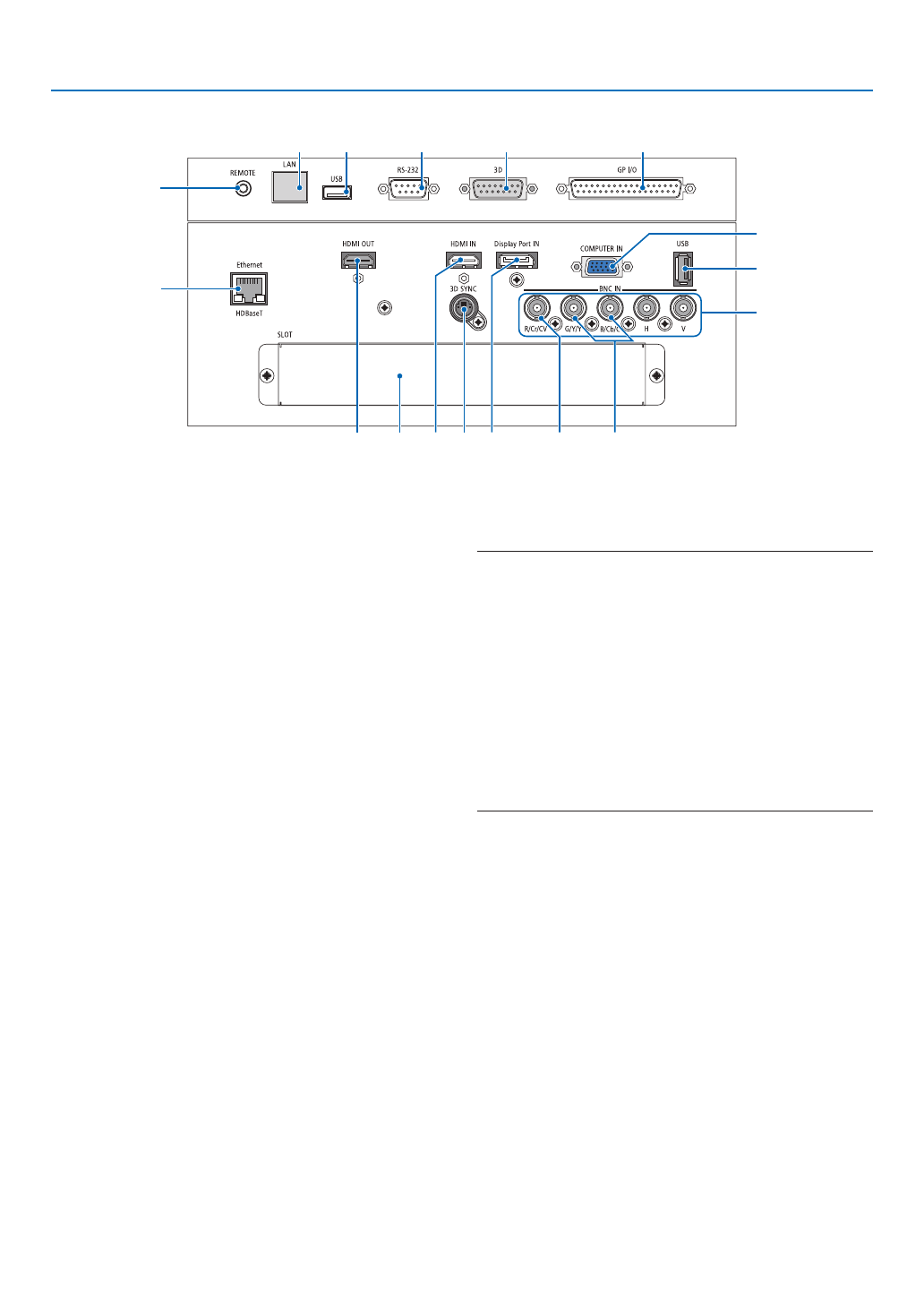

Функции разъемов
1. COMPUTER IN/ Компонентный входной разъем
(15-штыревой миниатюрный разъем типа D)
(
→
,
)
2. Разъем DisplayPort IN (DisplayPort 20-штырье-
вой)
(
→
)
3. Разъем HDMI IN (Тип А)
(
→
,
,
4. Ввод BNC [R/Cr/CV, G/Y/Y, B/Cb/C, H, V] Разъемы
(BNC × 5)
(
→
)
5. Входной разъем BNC (Y/C) (BNC × 2)
(
→
6. Входной разъем BNC (КВ) (BNC × 1)
(
→
7. Порт USB (Тип А)
(
→
(Для дальнейшего расширения. Данный порт позво-
ляет осуществлять подачу питания.)
8. Разъем HDMI OUT (Тип А)
(
→
9. Порт Ethernet/HDBaseT (RJ-45)
(
→
,
)
10. Разъем 3D SYNC (4-штыревой мини-разъем DIN)
(
→
11. Разъем 3D (3D) (15-штыревой разъем типа D)
Разъем для подсоединения системы изображений 3D
к проектору.
12. Разъем REMOTE (Стерео мини)
Используйте этот разъем для проводного дистанци-
онного управления проектором с использованием
доступного в продаже дистанционного кабеля с
⌀
3,5
стерео мини-штекером (без сопротивления).
Подключите прилагаемый пульт дистанционного
управления к проектору при помощи имеющегося в
продаже кабеля дистанционного управления.
(
→
ПРИМЕЧАНИЕ:
• Если к разъему REMOTE подключен кабель дистанционного управления, ко-
манды с беспроводного пульта дистанционного управления выполняться
не будут.
• Питание нельзя подать с разъема REMOTE на пульт дистанционного
управления.
• Если в меню [ДИСТАНЦИОННЫЙ ДАТЧИК] выбрано [HDBaseT] и проектор
подключен к имеющемуся в продаже передающему устройству, поддержи-
вающему HDBaseT, функции пульта дистанционного управления через ин-
фракрасный порт не будут выполняться, если передача сигналов пульта
дистанционного управления была настроена на передающем устройстве.
Однако дистанционное управление с использованием инфракрасных лучей
можно выполнить, когда питание передающего устройства выключено.
13. Порт Ethernet (ЛВС) (RJ-45)
Этот разъем используется только для служебных
целей.
14. Порт USB (USB) (тип А)
Этот разъем используется только для служебных
целей.
15. Разъем PC Control (RS-232) (9-штыревой разъем
типа D)
Разъем для управления проектором с ПК через RS-
232C или для обслуживающего персонала для уста-
новки данных для проектора.
Подключите проектор к ПК с помощью доступного в
продаже прямого кабеля RS-232C.
16. Разъем внешнего управления (GP I/O) (37-шты-
ревой типа D)
Разъем для внешнего управления проектором или
управления внешних устройств через проектор.
17. SLOT
(
→
)
11
9
4
7
1
5
6
2
10
3
8
14
15
16
12
13
17
