95
5. Использование экранного меню
УГЛОВАЯ КОРРЕКЦИЯ
Выведите на дисплей экран коррекции в 4 точках и настройте трапецеидальное искажение проекционного экрана.
См. «Коррекция горизонтальных и вертикальных трапецеидальных искажений [УГЛОВАЯ КОРРЕКЦИЯ]» (
→
) для
получения дополнительной информации о данном действии.

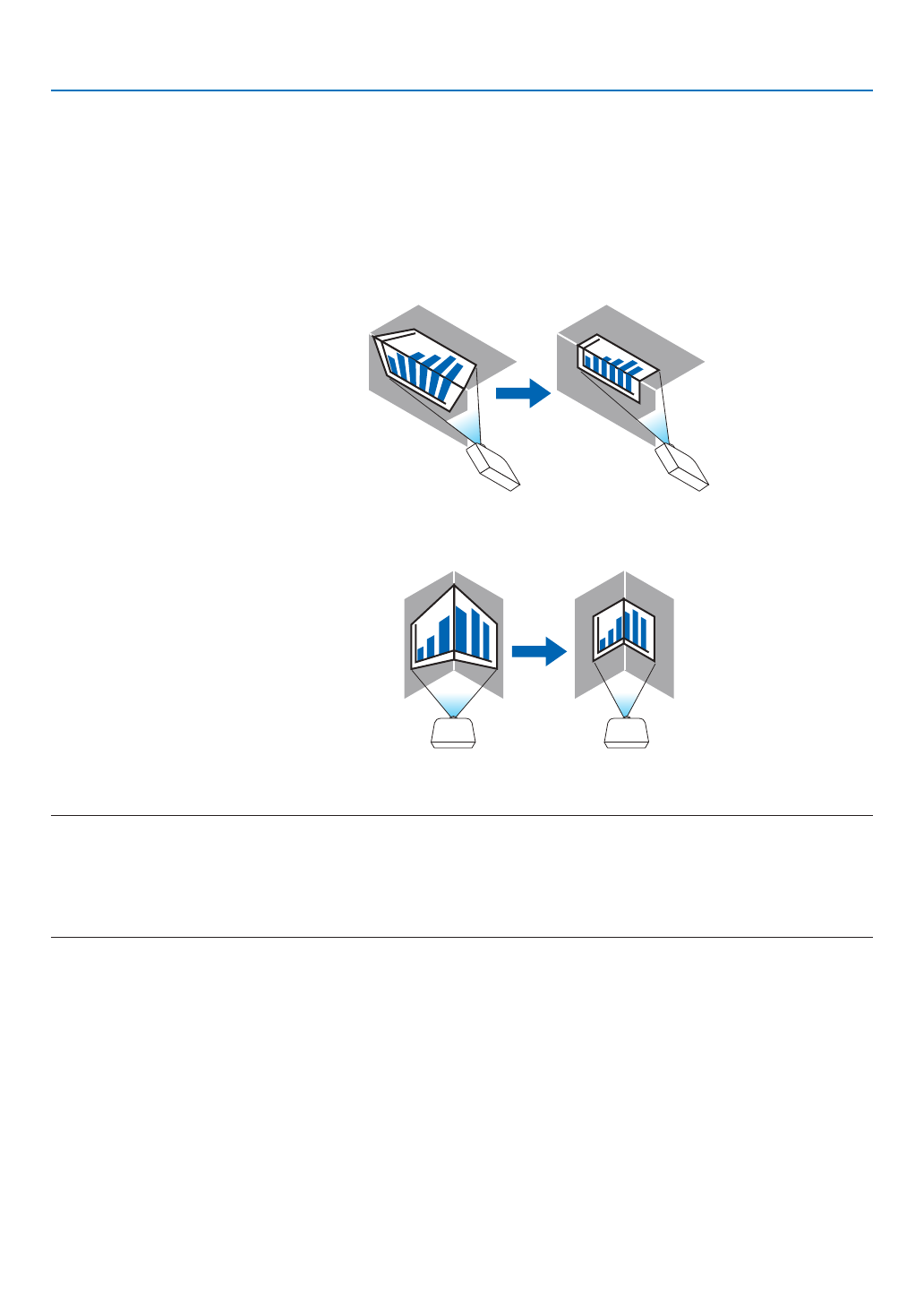

ГОРИЗОНТ. УГОЛ/ВЕРТИКАЛЬНЫЙ УГОЛ
Коррекция искажений для проецирования под углом, например, на поверхность стены.
ГОРИЗОНТ. УГОЛ ............. Выполняет корректировку для проецирования на стену, находящуюся под углом к горизонтальному направлению.
* Также возможна коррекция при проекции с обратного угла.
ВЕРТИКАЛЬНЫЙ УГОЛ .... Выполняет корректировку для проецирования на стену, находящуюся под углом к вертикальному направлению.
* Также возможна коррекция при проекции с обратного угла.
ПРИМЕЧАНИЕ:
• Когда максимальный диапазон регулировки превышен, регулировка искажения недоступна. Установите проектор под оптимальным углом, так как качество
изображения ухудшается по мере увеличения объема регулировки искажений.
• Пожалуйста, имейте в виду, что изображение будет не в фокусе из-за различий в расстояниях между верхней и нижней или левой и правой сторонами и
центром экрана для проекций, обрезанных на углах. Объективы с коротким фокусным расстоянием также не рекомендуются для проекций, обрезанных
по углам, так как изображение будет не в фокусе.
