119

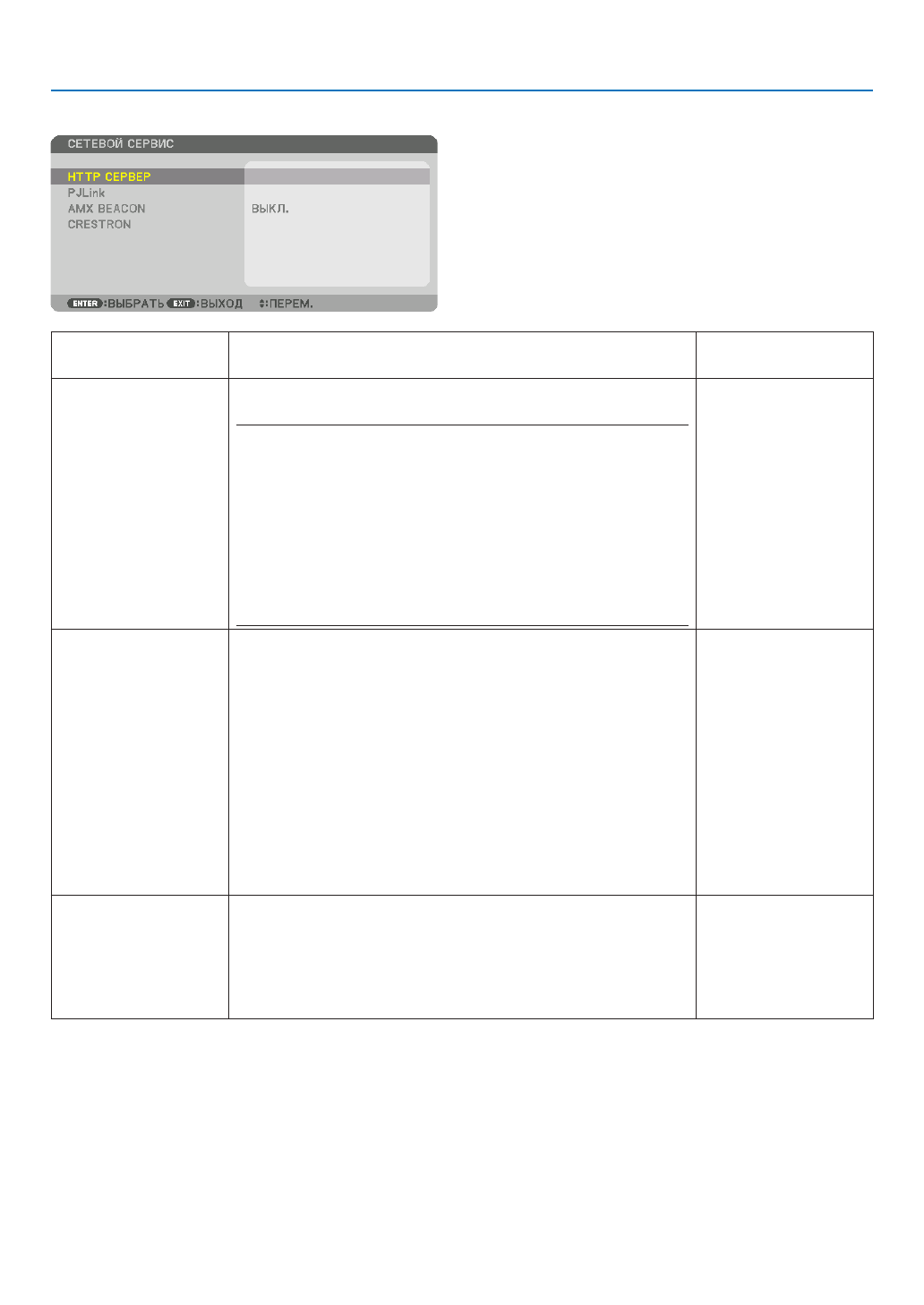

5. Использование экранного меню
СЕТЕВОЙ СЕРВИС
HTTP СЕРВЕР
Установка пароля для сервера HTTP.
До 10 буквенно-циф-
ровых символов
PJLink
Эта опция позволяет установить пароль при использовании
функции PJLink.
ПРИМЕЧАНИЕ:
• Не забывайте свой пароль. Если вы все же забыли пароль, обратитесь к дилеру.
• Что такое PJLink?
PJLink представляет собой стандартизацию протокола, используемого для управ-
ления проекторами различных производителей. Этот стандартный протокол был
установлен Японской Ассоциацией Производителей Счетных Машин и Информаци-
онных Систем (Japan Business Machine and Information System Industries Association,
JBMIA) в 2005 году.
Проектор поддерживает все команды PJLink Класса 1.
• На установку PJLink не влияет даже выбор в меню параметра [ВОССТ.].
До 32 буквенно-циф-
ровых символов
AMX BEACON
Включение и выключение обнаружения с AMX Device Discovery
(технология обнаружения устройств) при подключении к сети,
поддерживаемой системой управления AMX NetLinx.
ПОДСКАЗКА:
При использовании устройства, которое поддерживает AMX Device Discovery, вся система
управления AMX NetLinx распознает устройство и загрузит соответствующий модуль
Device Discovery с сервера AMX.
Поставив отметку, можно включить определение проектора с помощью AMX Device
Discovery (Технологии обнаружения устройств AMX).
Снятие отметки выключит определение проектора с помощью AMX Device Discovery
(Технологии обнаружения устройств AMX).
—
CRESTRON
ROOMVIEW: Включается или выключается, когда управление про-
ектором выполняется с ПК.
CRESTRON CONTROL: Включается или выключается, когда управ-
ление проектором выполняется с контроллера.
• CONTROLLER IP ADDRESS: Введите IP-адрес СЕРВЕРА CRESTRON.
• IP ID: Введите IP ID СЕРВЕРА CRESTRON.
До 12 числовых сим-
волов
ПОДСКАЗКА: Установки CRESTRON необходимы только для использования с CRESTRON ROOMVIEW.
Для получения более подробной информации посетите веб-сайт
