Deutsch
13
BEDEUTUNGEN
DER
SYMBOLE
HINWEIS:
Nicht alle Geräte sind mit diesen Symbolen versehen.
Symbole
WARNUNG
Die folgenden Symbole werden für diese Maschine ver wendet. Achten Sie darauf, diese vor der Ver wendung zu
verstehen.
Es ist wichtig, dass Sie sich mit den nachfolgenden
Vorsichtsmaßnahmen und Warnungen ver traut
machen und diese befolgen. Unvorsichtige oder
unsachgemäße Handhabung des Geräts kann
schwere oder tödliche Verletzungen zur Folge haben.
Vorsicht Rückschlaggefahr! Die Kettensäge kann
plötzlich und unvermittelt mit der Führungsschiene
nach oben und/oder nach hinten zurückschlagen.
Lesen, verstehen und befolgen Sie alle Warnungen
und Anweisungen in dieser Anleitung und am Gerät
selbst.
Nicht einhändig führen! Die Säge bei Schnitten sicher
mit beiden Händen halten und den Daumen fest um
den vorderen Gri
ff
legen.
Bei Gebrauch des Geräts immer Gesichts-, Kopf- und
Gehörschutz tragen.
Inhalt
TEILEBEZEICHNUNGEN ............................................................... 13
WARN- UND SICHERHEITSHINWEISE ........................................ 14
TECHNISCHE DATEN .................................................................... 15
ZUSAMMENBAU ............................................................................ 16
BETRIEB ......................................................................................... 16
WARTUNG ...................................................................................... 19
Stückliste
(Übersetzung
der
Original- Gebrauchsanweisung)

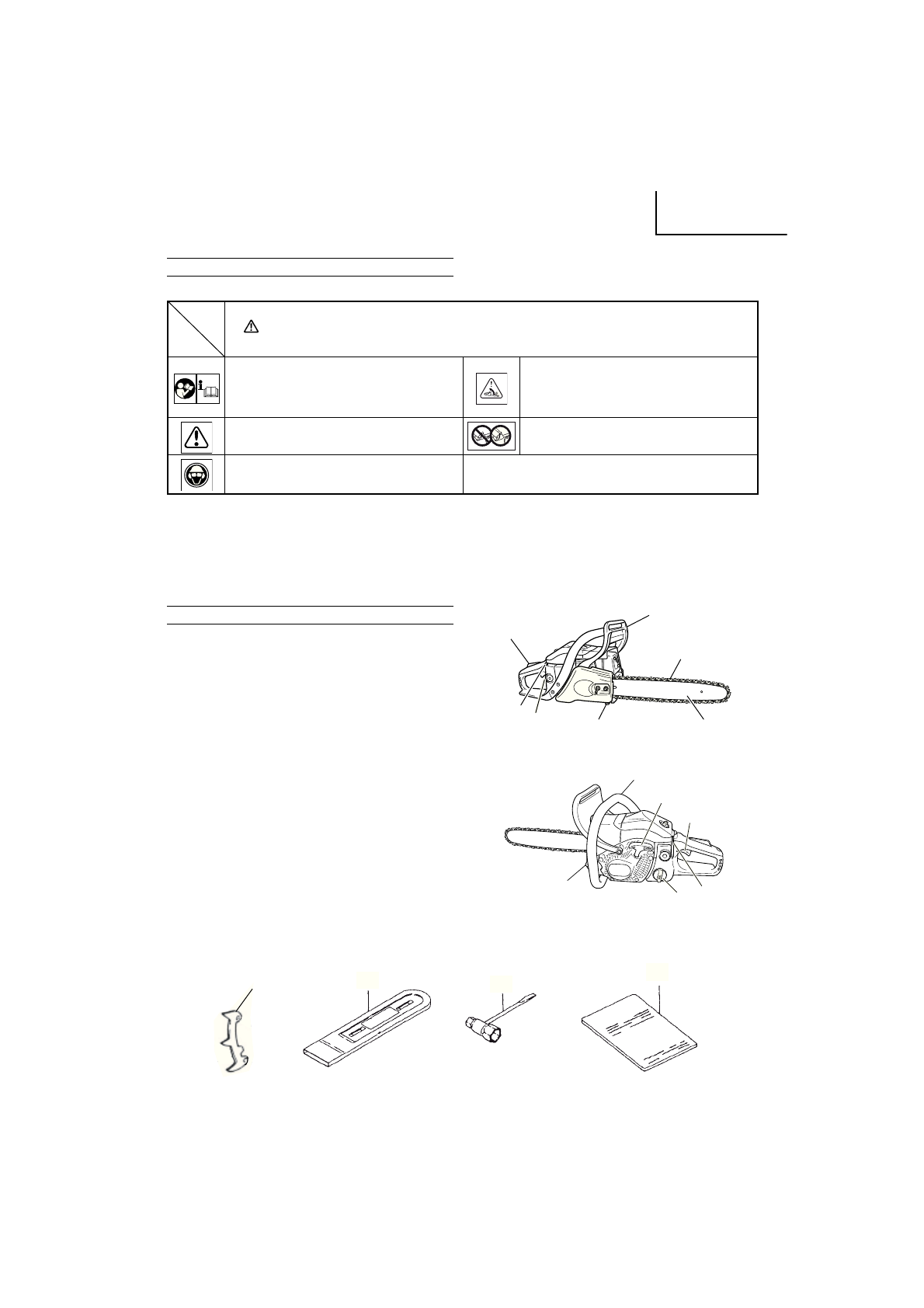

TEILEBEZEICHNUNGEN
1. Gashebel: Dieser mit dem Finger betätigte Hebel regelt die
Motordrehzahl.
2.
Gashebelsperre (Sicherheitshebel): Diese Vorrichtung
verhinder t bis zur Entriegelung der Sperre mit der Hand eine
unbeabsichtigte Betätigung des Gashebels.
3. Zündschalter: Ermöglicht Star ten und Stoppen des Motors.
4. Öltankdeckel: Verschließt den Öltank.
5. Zugstar ter: Der Motor wird durch Ziehen des Gri
ff
es gestar tet.
6. Vorderer
Gri
ff
: Der Gri
ff
am vorderen Teil des Motorgehäuses.
7. Kraftsto
ff
tankdeckel: Verschließt den Kraftsto
ff
tank.
8. Choke-Knopf: Vorrichtung zum Anreichern des Kraftsto
ff
-Luft-
Gemischs im Vergaser, die den Kaltstar t erleichter t.
9. Star tpumpe; Star thilfevorrichtung, die die Kraftsto
ff
menge
erhöht.
10. Führungsschiene: Dieses Teil hält und führ t die Sägekette.
11. Sägekette: Die als Schneidwerk zeug dienende Kette.
12. Kettenbremse (vorderer Handschutz): Vorrichtung zum Stoppen
bzw. Arretieren der Kette.
13. Krallenanschlag: Eine Vorrichtung, die am Stamm angesetzt als
Drehpunkt dient.
14. Kettenfangbolzen: Vorrichtung zum Au
ff
angen der Kette, wenn
diese reißen oder von der Schiene springen sollte.
15. Kettenschutz: Wird bei Nichtgebrauch zum Schutz über die
Führungsschiene und Kette geschoben.
16. Kombischlüssel: Werk zeug für den Aus- und Einbau der
Zündkerze sowie zum Spannen der Kette.
17. Bedienungsanleitung: Gehör t zum Lieferumfang des Geräts.
Sie sollte vor der Inbetriebnahme gelesen und danach zum
späteren Nachschlagen gut aufbewahr t werden.
15
16
17
13
12
11
10
14
8
2
9
6
5
1
3
7
4
