10-4

Ostacolo

1m o più

3m o più

Pavimento

0,5m o più

0,5m o più

0,5m o più

0,3m o meno

Tr

av

e

990,0mm

30mm

Unità Interna

Soletta soffitto

NOTA

È consigliabile concordare l’intervento di trapanatura del
soffitto con gli installatori.

Misurare e riportare la posizione della traversa. Praticare un
foro con il trapano per il dado angolare sul soffitto e fissare la
traversa.
La mascherina dell’installazione viene estesa per adeguarla alle
esigenze di temperatura ed umidità. Controllare le dimensioni
in uso.
Le dimensioni della mascherina dell’installazione sono le
medesime di quelle relative all’apertura del soffitto.
Quando l’opera di soffittatura è ancora incompleta, ricordarsi di
montare la mascherina di installazione sull’unità per interni.

•

•

•

•

Sollevate l’unita’ed assicurarla alla barra di sospensione con un
dado e rondella.
Regolare l’altezza dell’unità su 30mm fra la superficie inferiore
dell’unità per interni e la superficie del soffitto.
Con un calibro verificare che l’unità sia installata orizzontalmente
e serrare il bullone per evitare cadute e vibrazioni dell’unità
stessa.
Aprire la soletta del soffitto lungo il bordo esterno della
mascherina di installazione in carta.

•

•

•

•

Unità sospesa

Installazione unità

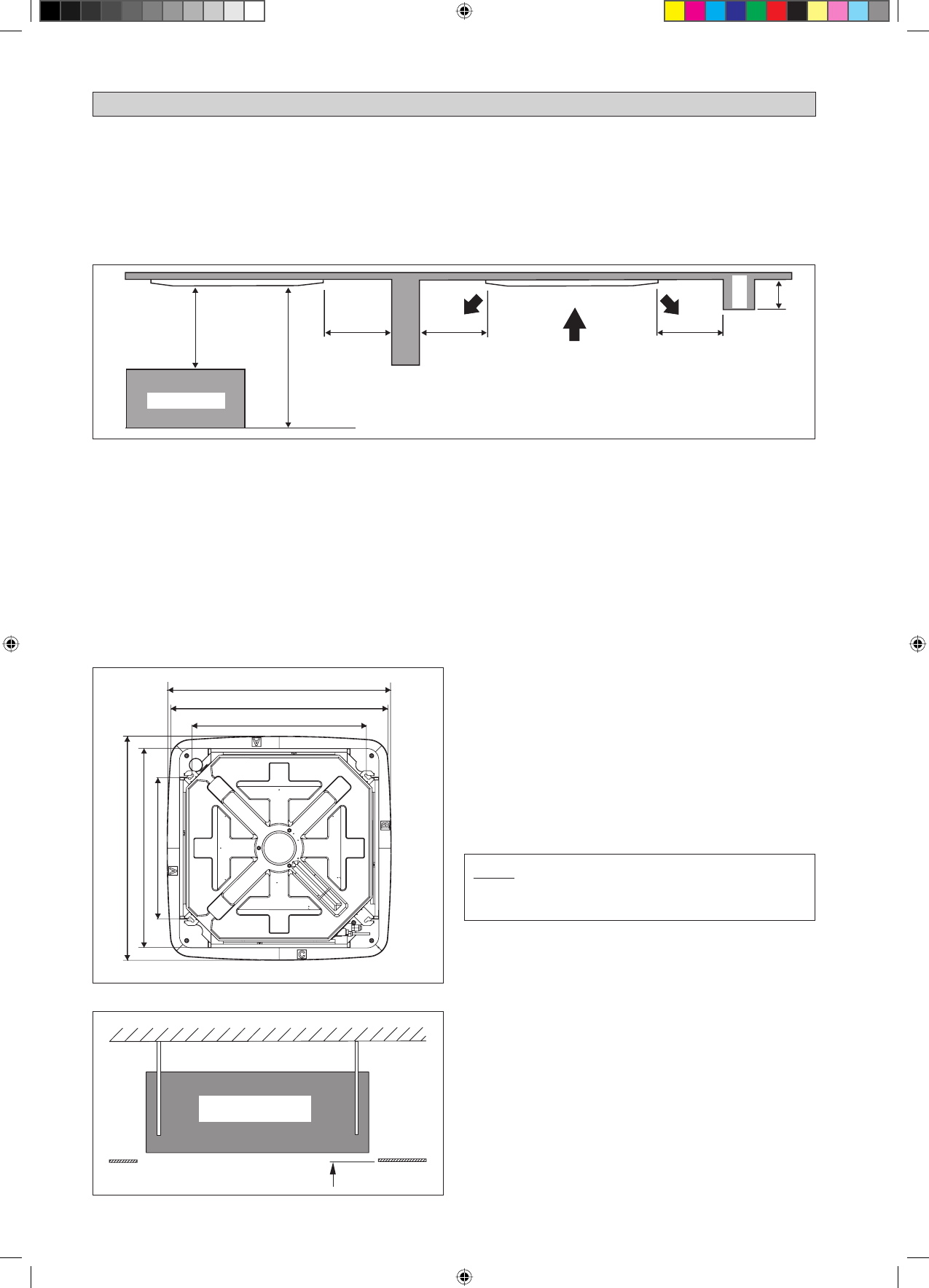

INSTALLAZIONE DELL’UNITÀ INTERNA

Verifiche Preliminari

Assicurarsi di leggere questo manuale prima di installare l’unità interna del condizionatore.

Le fluttazioni del voltaggio di alimentazione non devono scostarsi dal voltaggio nominale di più del ± 10%. Sulle linee elettriche di alimentazione
non devono essere inseriti eventuali trasformatori da saldatura che per natura tendono a provocare delle alte fluttuazioni nel voltaggio.
Verificare che la posizione sia idonea ad ospitare collegamenti, tubi e scarico.
Non esercitare pressione sulle parti in resina quando si apre l’unità o quando la si sposta dopo l’apertura.
Non togliere l’unità dall’imballaggio durante lo spostamento, fino a che non raggiunge il sito dell’installazione. Usare materiali di sicurezza o
piastre di protezione quando si toglie dall’imballaggio o la si solleva per evitare danni e graffi all’unità.

•

•
•
•

880,0~990,0mm (Sito apertura a soffitto = 890mm)

770,0mm (Traversa)

880,0~990,0mm (Sito apertura a sof

fitto)

l’istruzione che trasporta a mezzo di tubazioni

622,0mm (T

raversa)

Assicurare una locazione in cui:

Lo spurgo possa avvenire facilmente.
Cablaggio e tubazioni siano comodi.
Ci sia spazio sufficiente per installazione e lavori di manutenzione.
Non ci sia rischio di perdite di gas infiammabile.
Non ci siano ostacoli nel percorso dello scarico dell’aria fredda e nel ritorno dell’aria calda e sia possibile la diffusione dell’aria in
tutto il locale (vicino al centro del locale).
Ci sia spazio tra l’unità interna e la parete e eventuali ostacoli come mostra la figura che segue.
Il luogo di installazione deve essere sufficientemente forte per sostenere un carico pari a quattro volte il peso dell’unità per interni al
fine di evitare l’amplificazione di eventuali rumori e vibrazioni.
Il luogo di installazione (superficie soffitto) deve offrire una planarità ottimale e l’altezza del soffitto deve corrispondere a 350mm
o più.
L’unità per interni deve essere lontana da fonti di calore e vapore (evitare installaziono in prossimità di ingressi).

•

a)
b)
c)
d)
e)

f)
g)

h)

i)

990,0mm
