9-4

Obstáculo

1m ou mais

3m ou mais

Chão

0,5m ou mais

0,5m ou mais

0,5m ou mais

0,3m ou inferior

V

iga

30mm

Unidade interior

Placa de tecto

NOTA

Certifique-se de que discute o trabalho de furação do tecto com
o técnico de instalação contratado.

Meça e assinale a posição da vareta de fixação. Faça o buraco para
a porca angulada no tecto e fixe a vareta de fixação.
O modelo de instalação é prolongado de acordo com a temperatura
e humidade. Verifique as dimensões durante o uso.
As dimensões do modelo de instalação são iguais às dimensões
da abertura no tecto.
Não se esqueça de instalar o modelo de instalação na unidade
interior antes de concluir o trabalho de laminação do tecto.

•

•

•

•

Segure a unidade e pendure-a na vareta de fixação usando a
porca e anilha.
Ajuste a altura da unidade para 30mm entre a superfície inferior
da unidade interior e a superfície do tecto.
Utilizando um calibrador nivelado, certifique-se de que a unidade
se encontra instalada na horizontal e aperte a porca e parafuso
para impedir a sua queda e vibração.
Abra a placa do tecto ao longo do rebordo exterior do modelo de
instalação de papel.

•

•

•

•

Fixação da unidade

Instalação da unidade

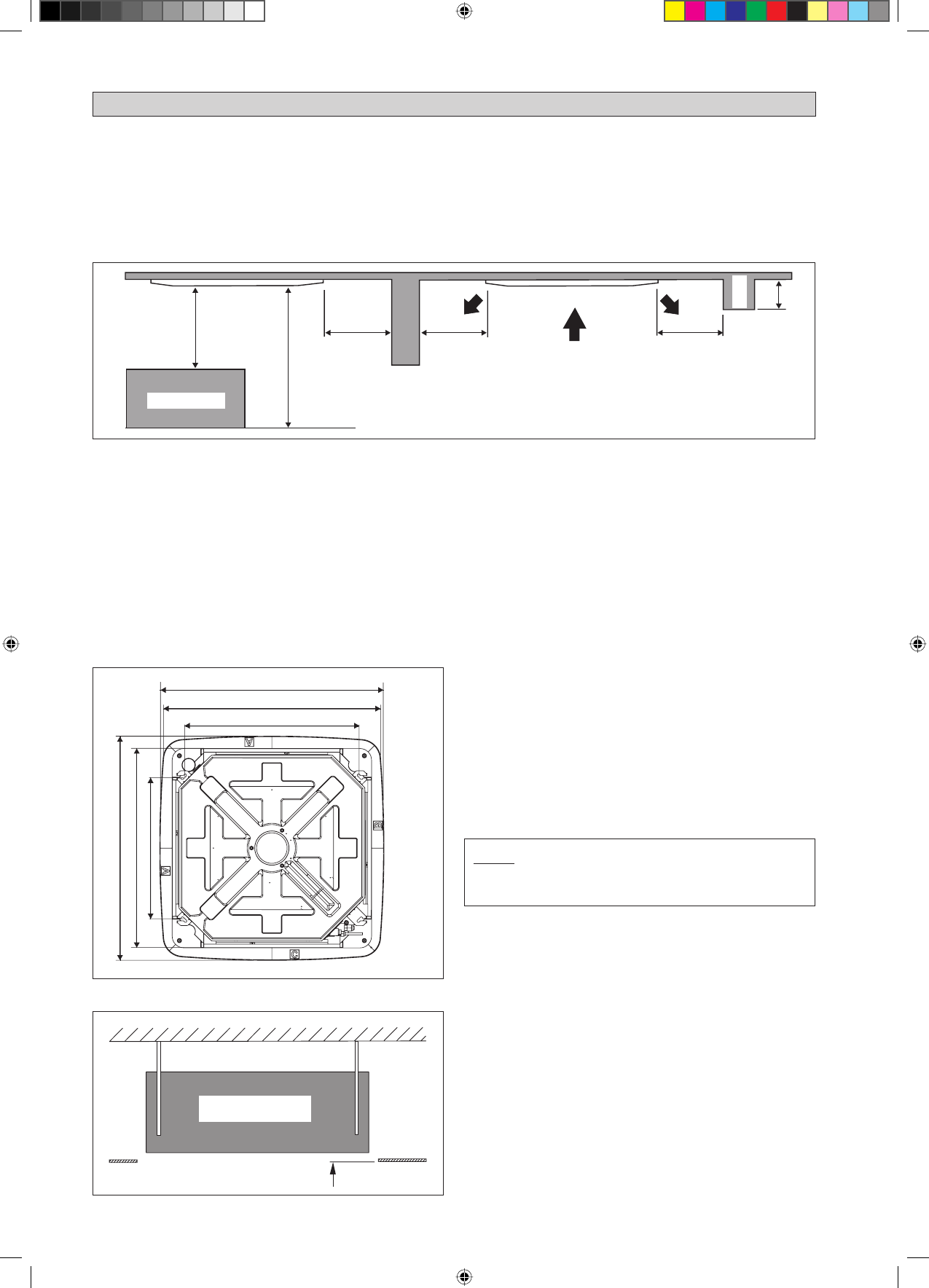

INSTALAÇÃO DA UNIDADE INTERIOR

Inspecção preliminar do local

Certifique-se de que lê este manual antes de instalar a unidade interior de ar condicionado.

A flutuação da voltagem fornecida não deve exceder ±10% da voltagem nominal. As linhas de fornecimento de electricidade devem
ser independentes dos transformadores de soldagem que podem originar um elevado grau de flutuação no fornecimento.
Certifique-se de que a localização é conveniente para a cablagem, tubagem e drenagem.
Não exerça pressão sobre as peças de resina quando abrir a unidade ou quando a mover depois de a abrir.
Não retire a unidade da caixa enquanto a move, até chegar ao local onde a vai instalar. Utilize material ou placas de protecção seguros
quando a retirar da caixa ou a levantar para evitar danos ou arranhões na unidade.

•

•
•
•

Assegurar um local onde:

A drenagem possa ser feita facilmente.
Seja conveniente para a cablagem e tubagem.
Haja espaço suficiente para os trabalhos de instalação e manutenção.
Não haja nenhum risco de fuga de gás inflamável.
Quando livre de quaisquer obstáculos no caminho da descarga de ar fresco e retorno de ar quente, deve permitir a disseminação do
ar pela divisão (perto do centro da divisão).
Deve ser disponibilizada uma distância de folga entre a unidade interior e a parede e quaisquer obstáculos conforme apresentado
na figura abaixo.
O local de instalação deve ser suficientemente forte para suportar uma carga 4 vezes superior ao peso da unidade interior com vista
a evitar a amplificação de quaisquer ruídos e vibrações.
O local de instalação (superfície do tecto de fixação) deve assegurar a nivelação e a altura do tecto deve ser de 350mm ou mais.
A unidade interior deve estar afastada de fontes de calor e vapor (evite instalar a unidade perto de uma entrada).

•

a)
b)
c)
d)
e)

f)

g)

h)
i)

990,0mm

880,0~990,0mm (Local de abertura do tecto = 890mm)

770,0mm (Vareta de fixação)

880,0~990,0mm (Local de abertura do tecto)

Direcção da tubagem

622,0mm (V

areta de fixação)

990,0mm
