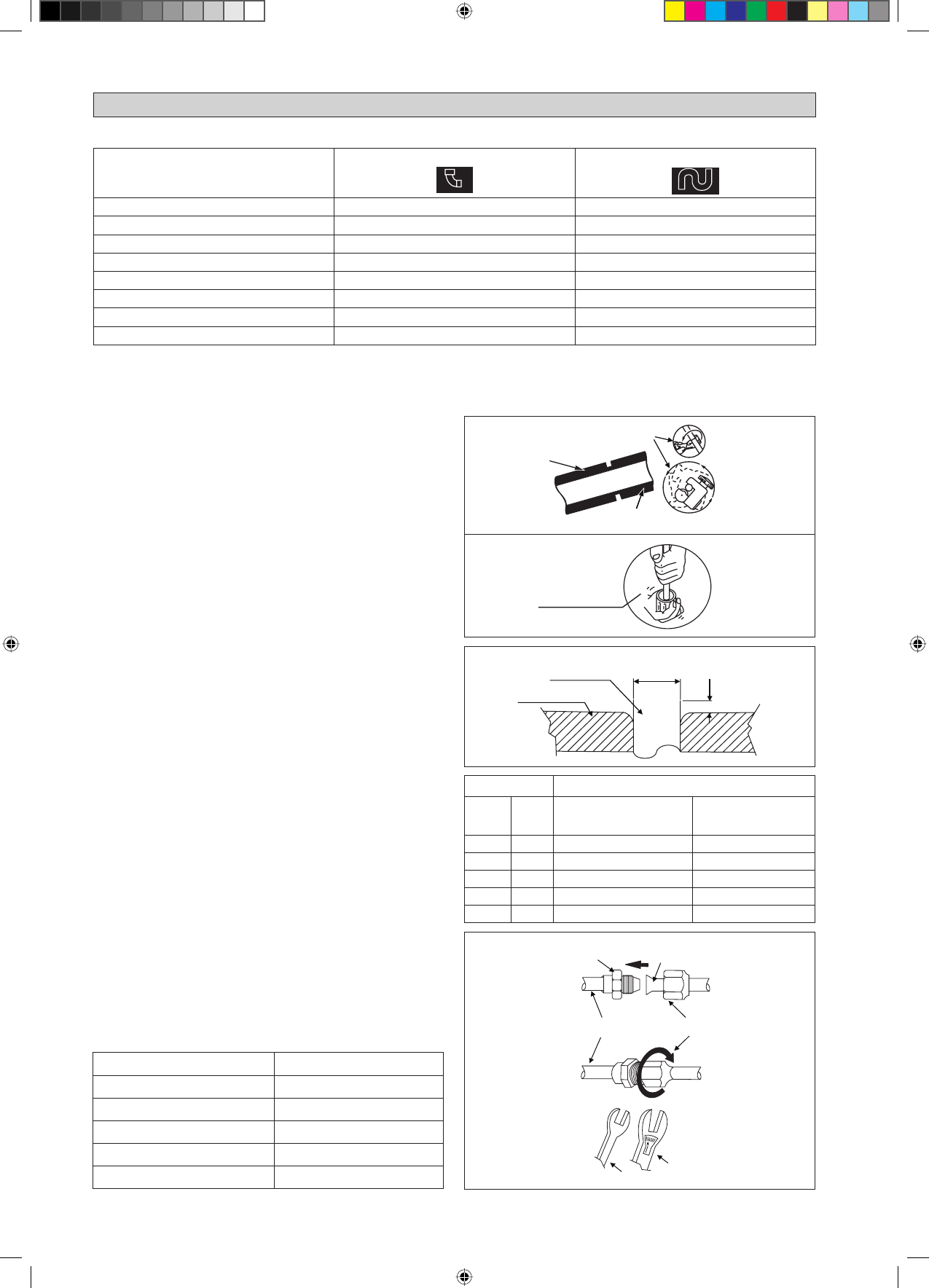

2-8

Schéma IV

RACCORDEMENTS DES TUYAUTERIES

Longueur èquivalente pour le montage différents (mètre)

Tuyau

L conjointe

Virage piège

3/8" (OD9,52mm)

0,18

1,3

1/2" (OD12,7mm)

0,20

1,5

5/8" (OD15,9mm)

0,25

2

3/4" (OD19,1mm)

0,35

2,4

7/8" (OD22,2mm)

0,40

3

1" (OD25,4mm)

0,45

3,4

1 1/8" (OD28,6mm)

0,50

3,7

1 3/8" (OD34,9mm)

0,60

4,4

Remarques :
1. Longueur de tuyauterie équivalente est obtenue avec la longueur réelle de tuyauterie de gaz.
2. 90° coude de la tuyauterie est équivalent à L joint.

Travail Des Tuyauteries Et Technique Flare

Ne pas utiliser de tuyauteries en cuivre encrassé ou endommagé.
Si de la tuyauterie, un évaporateur ou un condensateur a été
exposé ou a été ouvert pendant 15 secondes, passer le système
à l’aspirateur. En règle générale ne pas retirer le plastique, les
bouchons en caoutchouc et les écrous en laiton des vannes,
raccords, tuyaux et bobines jusqu'à ce que cela soit prêt de
raccorder le conduit d'aspiration ou de liquide dans les vannes
ou les raccords.
Si l’on doit effectuer un travail de soudage, s’assurer que
l’azote passe par les serpentins et les joints durant le travail
du soudage. Cela permettra d’éliminer la formation de suie
sur la paroi interne des tubes en cuivre.
Couper le tuyau étape par étape, avancer la lame du coupe-tube
lentement. Une coupe profonde et forcée va déformer le tube
davantage et ainsi causer plus de bavures. Voir Schéma I.
Ebarber les bords coupés des tubes à l’aide d’un alésoir. Voir
Schéma II. Tenir le tuyau en haut et l’ébarbeur à une position
plus basse pour éviter que des morceaux de métal n’entrent
dans le tuyau. Pour éviter toutes irrégularités sur les faces
évasées, qui risqueraient de causer des fuites de gaz.
Relier les écrous ‘

fl

 are’ montés sur les connexions des unités

intérieure et extérieure aux tubes de cuivre.
La longueur exacte de tube dépassant de la dudgonnière
dépend du type de dudgonnière utilisé. Voir Schéma III.
Placer le tube fermement dans la dudgeonnière. Aligner les
centres des deux blocs d’emboutissage et poinçonnage, et puis
serrez le poinçon au maximum.

Raccordement de la tuyauterie aux unités

Aligner le centre de la tuyauterie et serrer assez fort le raccord
conique à la main. Voir Schéma IV.
Enfin, serrer l’écrou à l’aide d’une clef dynamométrique
jusqu’au clic.
En serrant l’écrou avec la clef dynamométrique, veiller à
respecter le sens de la flèche indiqué sur la clef.
Le raccordement du tuyau de réfrigérant doit être isolé par du
polyuréthane à cellules fermées.

•

•

•

•

•

•

•

•

•

•

•

1/4t

Coupe des Tubes Cuivre

Tube Cuivre

Dudgeonniere

Ebavurage

Tube Cuivre

Schéma I

D

A

Tuyau (mm/pouce)

Couple, Nm/(ft-lb)

6,35 (1/4")

18 (13,3)

9,52 (3/8")

42 (31,0)

12,70 (1/2")

55 (40,6)

15,88 (5/8")

65 (48,0)

19,05 (3/4")

78 (57,6)

Tube Avec  Dudgeon

Raccord à Visser

Écrou

Tube de l’Unité Intérieure

Clef Dynamométrique

Schéma II

Schéma III

Clef d’Immobilisation

Les coudes doivent être réalisés avec soin afin de ne pas écraser le tuyau. Utilisez un cintreuse de plier un tuyau lorsque cela est possible.

Ø Tube, D

A (mm)

Pouce

mm

Impérial

(Type d’écrou à oreilles)

Normal

(Type d’embrayage)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0
