8-4

Εμπόδιο

1m ή περισσότερο

3m ή περισσότερο

Δάπεδο

0,5m ή περισσότερο

0,5m ή περισσότερο

0,5m ή περισσότερο

0,3m ή λ

ιγό

τερο

Δοκ

ός

990,0mm

30mm

Εσωτερική μονάδα

Πίνακας

οροφής

ΣΗΜΕΙΩΣΗ

Φροντίστε να συζητήσετε τις εργασίες διάνοιξης οπών στην
οροφή με τους αρμόδιους για την εγκατάσταση.

Μετρήστε και σημειώστε τη θέση για τη ράβδο ανάρτησης. Κάντε
την οπή για το γωνιακό περικόχλιο πάνω στην οροφή και στερεώστε
τη ράβδο ανάρτησης.
Η μήτρα εγκατάστασης εκτείνεται ανάλογα με τη θερμοκρασία και
την υγρασία. Ελέγξτε τις διαστάσεις κατά τη χρήση.
Οι διαστάσεις της μήτρας εγκατάστασης είναι οι ίδιες με εκείνες του
ανοίγματος της οροφής.
Πριν συμπληρωθούν οι εργασίες σφυρηλάτησης της οροφής,
βεβαιωθείτε ότι έχετε εφαρμόσει τη μήτρα εγκατάστασης στην
εσωτερική μονάδα.

•

•

•

•

Κρατήστε τη μονάδα και κρεμάστε την πάνω στη ράβδο ανάρτησης με
το περικόχλιο και τη ροδέλα.
Ρυθμίστε το ύψος της μονάδας στα 30mm ανάμεσα στη κάτω επιφάνεια
της εσωτερικής μονάδας και την επιφάνεια της οροφής.
Ελέγξτε με ένα αλφάδι ότι η μονάδα έχει τοποθετηθεί οριζόντια και
σφίξτε το περικόχλιο και το μπουλόνι ώστε να αποφευχθεί η πτώση
της μονάδας και οι κραδασμοί.
Ανοίξτε τον πίνακα οροφής κατά μήκος της εξωτερικής πλευράς της
χάρτινης μήτρας εγκατάστασης.

•

•

•

•

Ανάρτηση της μονάδας

Εγκατάσταση της μονάδας

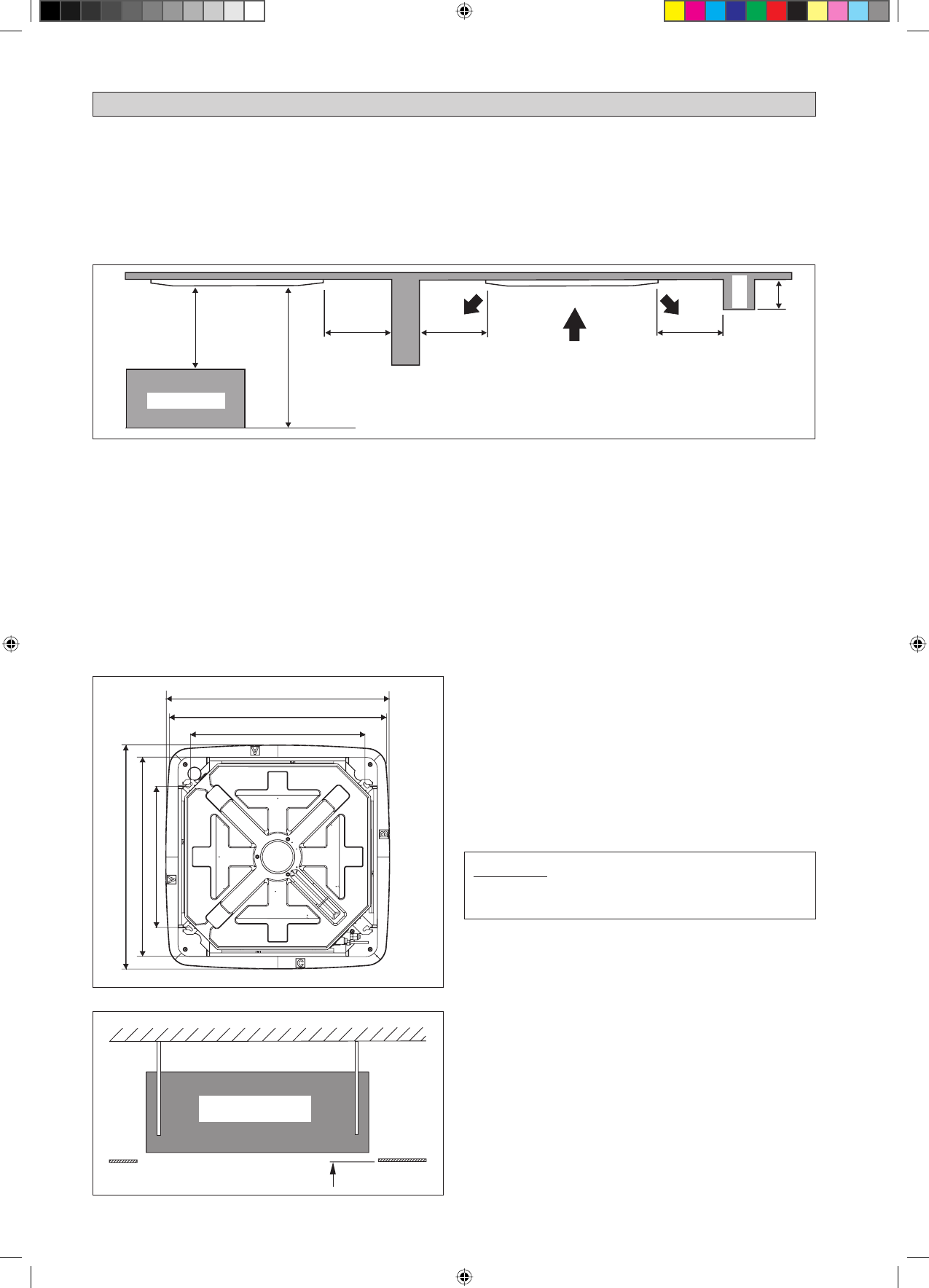

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

Προκαταρκτική επισκόπηση της θέσης εγκατάστασης

Διαβάστε το παρόν εγχειρίδιο πριν εγκαταστήσετε την εσωτερική μονάδα του κλιματιστικού.

Η αυξομείωση της τάσης δεν πρέπει να υπερβαίνει το ±10% της ονομαστικής τάσης. Οι γραμμές ηλεκτρικής παροχής πρέπει να είναι
ανεξάρτητες των μετασχηματιστών συγκόλλησης που μπορεί να προκαλέσουν υψηλή αυξομείωση της παροχής.
Βεβαιωθείτε ότι η θέση είναι κατάλληλη για τη καλωδίωση, τη σωλήνωση και την αποστράγγιση.
Μην ασκείτε πίεση στα μέρη ρητίνης όταν ανοίγετε τη μονάδα ή όταν την κινείτε μετά το άνοιγμα.
Μην μετακινείτε τη μονάδα από τη συσκευασία ενώ κινείται, μέχρι να φτάσει στον τόπο εγκατάστασης. Χρησιμοποιήστε ασφαλές υλικό ή
προστατευτικές πλάκες όταν το βγάζετε από τη συσκευασία ή το σηκώνετε αποφεύγοντας τη ζημία ή τις γρατζουνιές στη μονάδα.

•

•
•
•

880,0~990,0mm (Χώρος Ανοίγματος στο Ταβάνι = 890mm)

770,0mm (Ράβδος Ανάρτησης)

880,0~990,0mm (

Χώρος Α

νοίγματ

ος σ

το

Ταβάνι)

Κατεύθυνση Σωληνώσεων

622,0mm (Ράβδος Α

νά

ρτησης)

Εξασφαλίστε ένα μέρος όπου:

Η αποστράγγιση μπορεί να γίνει εύκολα.
Κατάλληλο για καλώδια και σωλήνες.
Που έχει αρκετό χώρο για εγκατάσταση και επισκευαστική εργασία.
Όπου δεν υπάρχει κίνδυνος διαρροής εύφλεκτου αερίου.
Όπου δεν υπάρχουν εμπόδια στη διαδρομή εκροής ψυχρού αέρα και επιστροφής θερμού αέρα και πρέπει να επιτρέπεται η εξάπλωση
του αέρα σε όλο το δωμάτιο (κοντά στο κέντρο του δωματίου).
Να παρέχετε χώρος μεταξύ της εσωτερικής μονάδας και του τοίχου και των εμποδίων όπως φαίνεται στο σχήμα.
Η θέση εγκατάστασης πρέπει να είναι αρκετά ανθεκτική ώστε να μπορεί να υποστηρίζει ένα φορτίο 4 φορές το βάρος της εσωτερικής
μονάδας ώστε να αποφευχθεί η ενίσχυση του θορύβου και των κραδασμών.
Η θέση εγκατάστασης (επιφάνεια ανάρτησης από την οροφή) πρέπει να είναι σίγουρα επίπεδη και το ύψος στην οροφή 350mm ή
περισσότερο.
Η εσωτερική μονάδα πρέπει να βρίσκεται μακριά από πηγές θερμότητας και ατμών (αποφύγετε την εγκατάστασή της κοντά σε
είσοδο).

•

a)
b)
c)
d)
e)

f)
g)

h)

i)

990,0mm
