3-8

Ø Rohr, D

A (mm)

Zoll

mm

Aufgeweite

(Flügelmutter-Typ)

Starr

(Kupplungstyp)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

Rohrgröße (mm/zoll)

Anzugsmoment, Nm/(ft-lb)

6,35 (1/4")

18 (13,3")

9,52 (3/8")

42 (31,0")

12,70 (1/2")

55 (40,6")

15,88 (5/8")

65 (48,0")

19,05 (3/4")

78 (57,6")

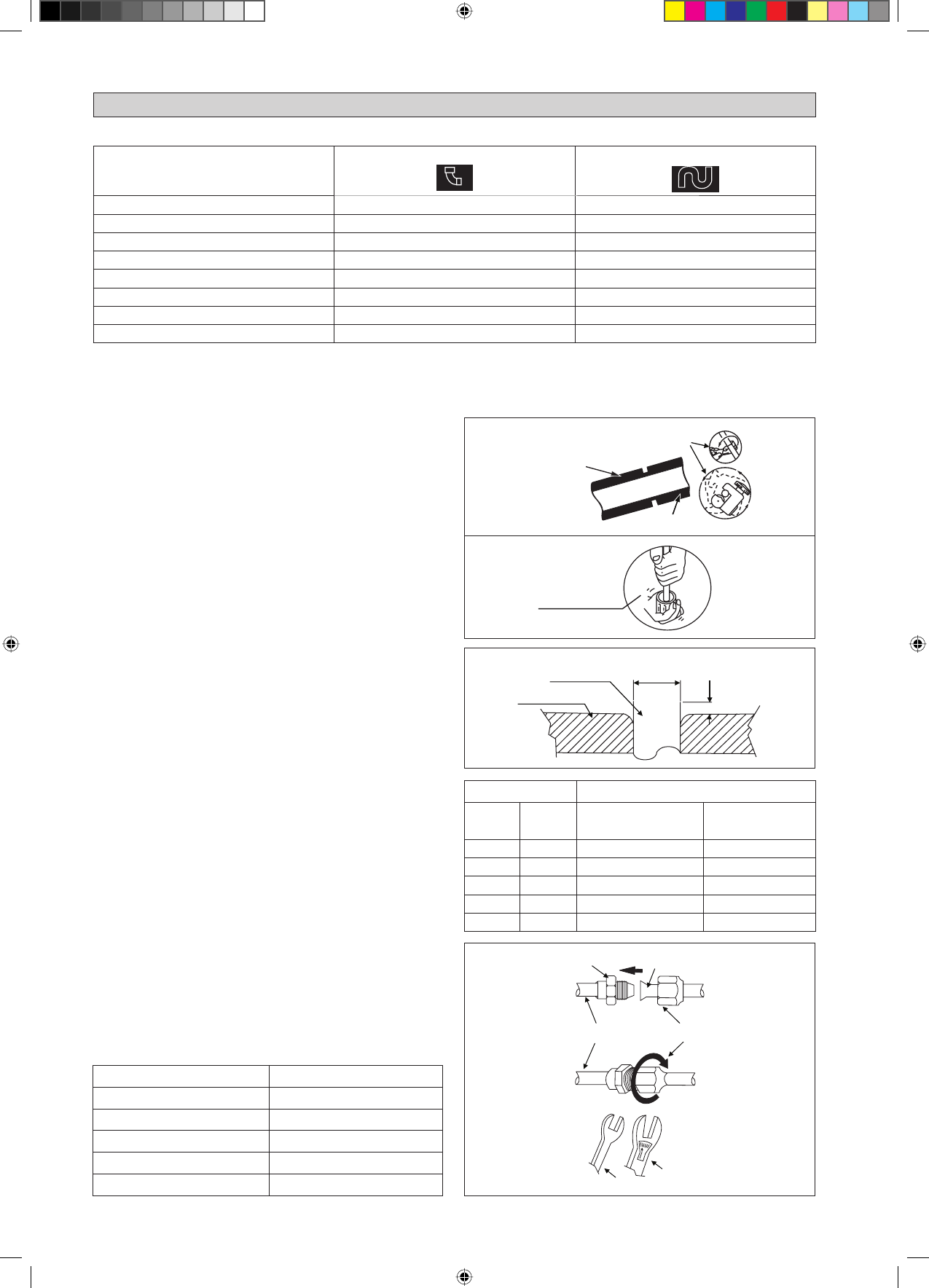

KÜHLMITTELLEITUNG

Äquivalente Länge für verschiedene Montage (m)

Rohrgröße

L gemeinsame

Trap Kurve

3/8" (OD9,52mm)

0,18

1,3

1/2" (OD12,7mm)

0,20

1,5

5/8" (OD15,9mm)

0,25

2

3/4" (OD19,1mm)

0,35

2,4

7/8" (OD22,2mm)

0,40

3

1" (OD25,4mm)

0,45

3,4

1 1/8" (OD28,6mm)

0,50

3,7

1 3/8" (OD34,9mm)

0,60

4,4

Anmerkungen:
1. Gleichwertige Rohrlänge ist mit tatsächlichen Länge Gasleitungen erhalten.
2. 90° -Biegung der Rohrleitung entspricht L Gelenk.

Leitungsverlegung U. Anschlusstechnik

Keine verschmutzten oder beschädigten Kupferrohre verwenden.
Wenn jegliche Rohrleitungen, der Verdampfer oder der Verdichter
mehr als 15 Sekunden lang geöffnet geblieben sind, muss das System
entleert werden. Allgemein sollten keine Plastikabdeckungen,
Gummistopfen oder Messinggewinde von den Ventilen, Armaturen,
Rohren und Wärmetauschern abgenommen werden, bis die Ansaug- bzw.
Flüssigkeitsleitung anschlussbereit ist.
Falls Lötarbeiten vorzunehmen sind, sicherstellen, daß Während
des Lötens Stickstoff durch die Wärmetauscher und Kupplungen
gerührt wird. Dadurch werden Rußablagerungen auf den Kupferrohr-
Innenwandungen vermieden.
Rohrleitungen nach und nach zurechtschneiden und dabei das
Schneidegerät langsam in das Rohr eingreifen lassen. Höherer
Kraftaufwand und ein schneller Schnittvorschub verursachen eine
stärkere Verformung des Rohres und zusätzliche Gratstellen. Siehe
Abbildung I.
Rohrkanten mit einer Reibahle entgraten. Siehe Abbildung II. Halten
Sie das Rohr ganz oben und den Entgrater ganz unten, damit keine
Metallspäne in das Rohr geraten. Dadurch werden Unregelmäßigkeiten
an der Anschlußfläche vermieden, die zu undichten Stellen führen
könnten.
Die Gewindeüberwurfteile an den Armaturen des Innen- und
Außengerätes in die Kupferrohre einziehen.
Die genaue überstehende Rohrleitungslänge an der Kupplungs-Stirnfläche
richtet sich nach dem Kupplungswerkzeug. Siehe Abbildung III.
Das Rohr fest auf den Stauchblock aufdrücken. Anschließend Gewinde-
und Überwurfteil zentrieren und beide Teile gegeneinander festziehen.

Geräte-Rohranschluss

Rohrleitung zentrieren und Gegenmutter mit der Hand anziehen. Siehe
Abbildung IV.
Abschließend Gewindemutter und Moment-schlüssel bis an die
gewünschte Moment-Einraststelle anziehen.
Beim Anziehen der Gewindemutter mit dem Momentschlüssel ist die
durch den Pfeil angezeigte Anzugsrichtung des Momentschlüssels zu
beachten.
Die Kühlmittelleitungsanschlüsse sind mit geschlossenzelligem
Polyurethanschaum isoliert.

•

•

•

•

•

•

•

•

•

•

•

Kupferrohr

Stauchblock

Rohrentgratung

1/4t

Zuschneiden des Kupferrohres

Kupferrohr

Abbildung I

D

A

Aufgeweitetes Rohr

Anzugsring

Gewinde-Überwurf

Innenmontagerohr

Drehmomentschlüssel

Abbildung II

Abbildung III

Anzugsschlüssel

Rohrbiegungen müssen sorgfältig vorgenommen werden, um ein Zerdrücken der Rohrleitung zu verhindern. Soweit möglich, ein Rohrbiegegerät verwenden.

Abbildung III
