2-5

Français

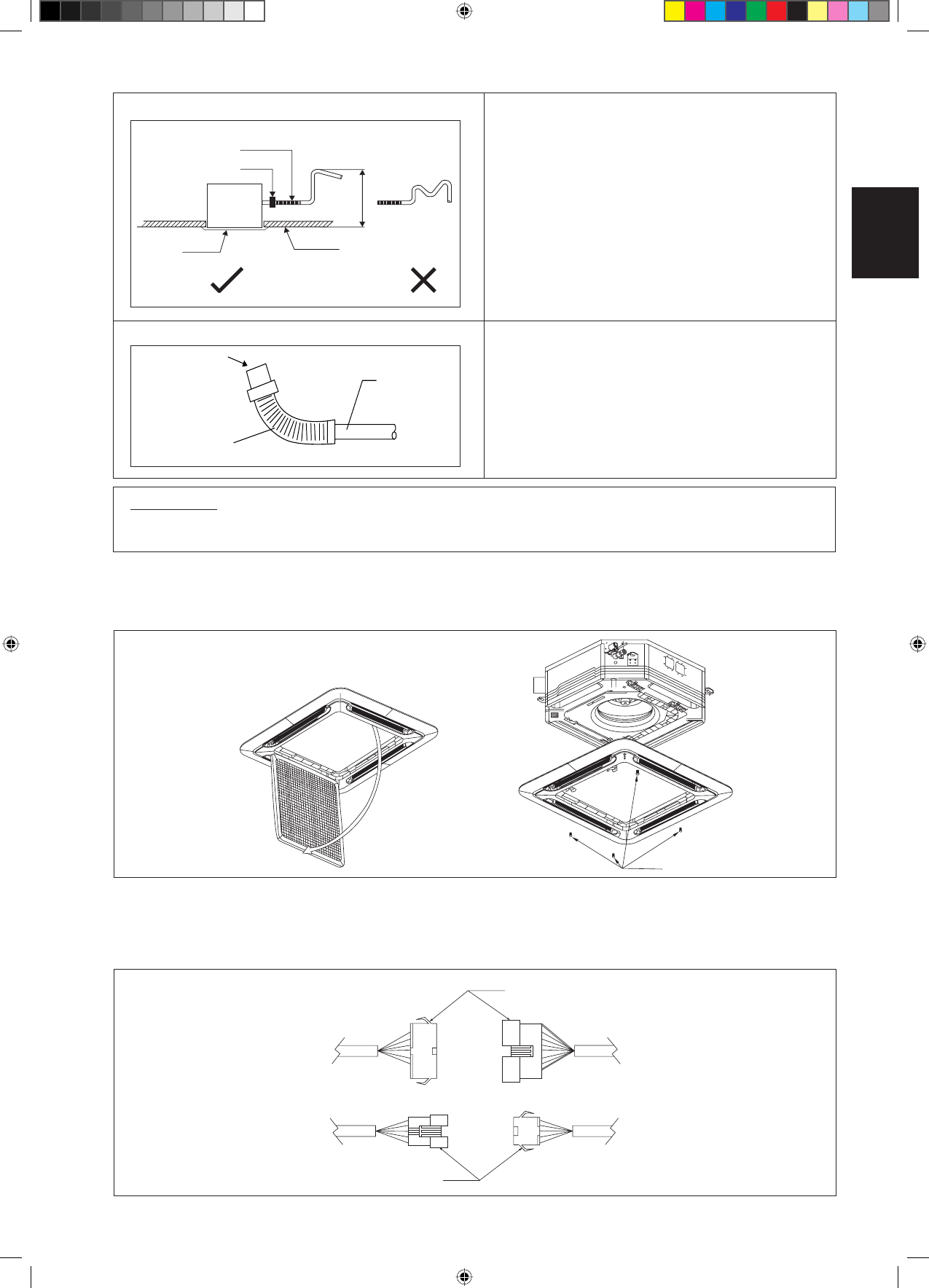

Le tuyau d’évacuation doit être incliné vers le bas pour
une évacuation facile.
Evitez de positionner le tuyau vers le haut puis vers le
bas afin d’éviter que le flux d’eau ne soit inversé.
Lorsque vous connectez les tuyaux d’évacuation,
assurezvous de ne pas exercer de pression
supplémentaire sur le connecteur de l’unité intérieure.
Le diamètre extérieur du connecteur de drainage au
tuyau flexible est de 20mm.
Assurez-vous d’isoler le tuyau d’évacuation contre la
chaleur (mousse en polyéthylène de plus de 8,0mm
d’épaisseur) afin d’éviter que l’eau condensée ne goutte
à l’intérieur de la piéce.

•

Connectez le tuyau d’évacuation principal au tuyau
d’évacuation flexible.
Envoyez de l’eau dans le tuyau d’évacuation flexible et
vérifiez qu’il n’y a pas de fuite dans la tuyauterie.
Lorsque le test est terminé, connectez le tuyau flexible
au connecteur d’évacuation sur l’unité intérieure.

•

Ouvert

Vis

Depuis le
boîtier de
commandes
de l

unité

Depuis le
panneau
avant

Fil de la DEL

Fil de direction d’air

Le panneau avant ne tient que dans un sens, suivez la direction de la tuyauterie. (Suivez le sens de la flèche de l’autocollant
sur le panneau avant)
Assurez-vous d’ôter le gabarit d’installation avant d’installer le panneau avant.

•

Installation du panneau

Ouvrez la grille d’aspiration d’air en tirant le dispositif de prise de griffes et ôtez-la avec le filtre.
Installez le panneau du cadre avant sur l’unité intérieure à l’aide de 4 vis et serrez-les complètement pour éviter que l’air
froid ne s’échappe.
Connectez le fil du voyant DEL et le fil de direction d’air à l’unité intérieure.
Le connecteur de direction d’air doit être placé à l’intérieur de l’armoire de commande après la connexion.

•
•

REMARQUE

Cette Unite Interieure utilise une pompe d’evacuation pour l’evacuation de l’eau condensee. Installez l’unite
horizontalement pour eviter que l’eau ne fuie ou ne se condense autour du deflecteur exterieur.

Envoyez l’eau

Tuyau
d’évacuation
principal

Tuyauterie d’évacuation

Tuyau d’évacuation
flexible

Test d’évacuation

Collier pour tuyaux

Plafond

700,0mm

ou moins

Panneau

Flexible Tuyau

Unité
