6-5

Ру

сс

кий

Откройте

Винт

Из блока
управления
устройства

С передней
панели

Провод СИД

Провод жалюзи воздуха

Передняя панель может быть вставлена только в одном направлении, следуя направлению трубы. (Следуйте стрелке
расположения труб на наклейке на передней панели)
Удостоверьтесь, что установочная подкладка снята перед установкой передней панели.

•

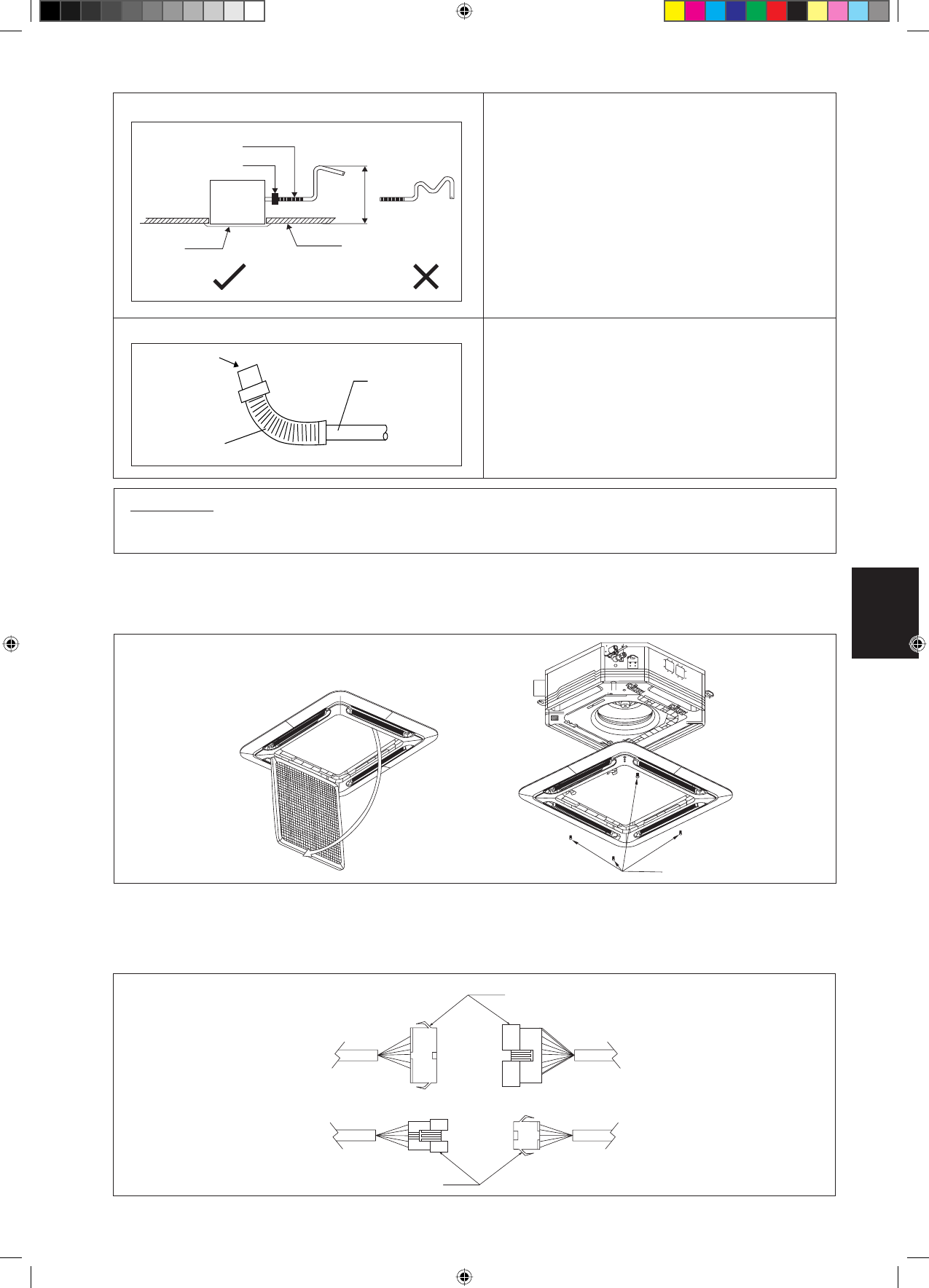

Установка панели

Откройте решетку впуска воздуха оттягиванием ограничителей и снятием их вместе с фильтром с панели.
Установите переднюю рамную панель на комнатный блок 4 винтами и затяните до конца для предотвращения прохода
холодного воздуха.
Соедините провода контактов СИД и провода поворота жалюзи воздуха к комнатному блоку.
Штуцер поворота жалюзи воздуха должен быть помещен внутрь коробки управления после подсоединения.

•
•

ПРИМЕЧАНИЕ

Данный комнатный блок имеет дренажный насос для отвода конденсата. Установите блок горизонтально для предотвращения
течи или конденсата вокруг воздухоотвода.

Налейте воду

Гибкий денажнй шланг

Главная
сливная труба

Дренажная труба должна быть установлена с уклоном
вниз для дренажа.
Избегайте установку дренажной трубы с уклоном вниз и
вверх для того, чтобы вода не потекла обратно.
Во время соединения труб, будьте осторожны, чтобы не
оказать чрезмерное усилие на дренажный штуцер во
внутреннем модуле.
Наружный диаметр дренажного штуцера на гибком
дренажном шланге составляет 20мм.
Удостоверьтесь в установке теплоизоляции (полиэтиленовый
пенопласт толщиной более 8,0мм) на дренажной трубе для
избежания капанья конденсата внутрь комнаты.

•

Подсоедините главную дренажную трубу к гибкому
дренажному шлангу.
Налейте воду из гибкого дренажного шланга для проверки
герметичности трубопроводов.
По завершении проверки, соедините гибкий дренажный
шланг к дренажному штуцеру на внутреннем модуле.

•

Проведение трубопроводов

Проверка слива

Зажим трубы

Потолок

700,0мм

или менее

Панель

Шланги Гибкий

Kомнатного

блок
