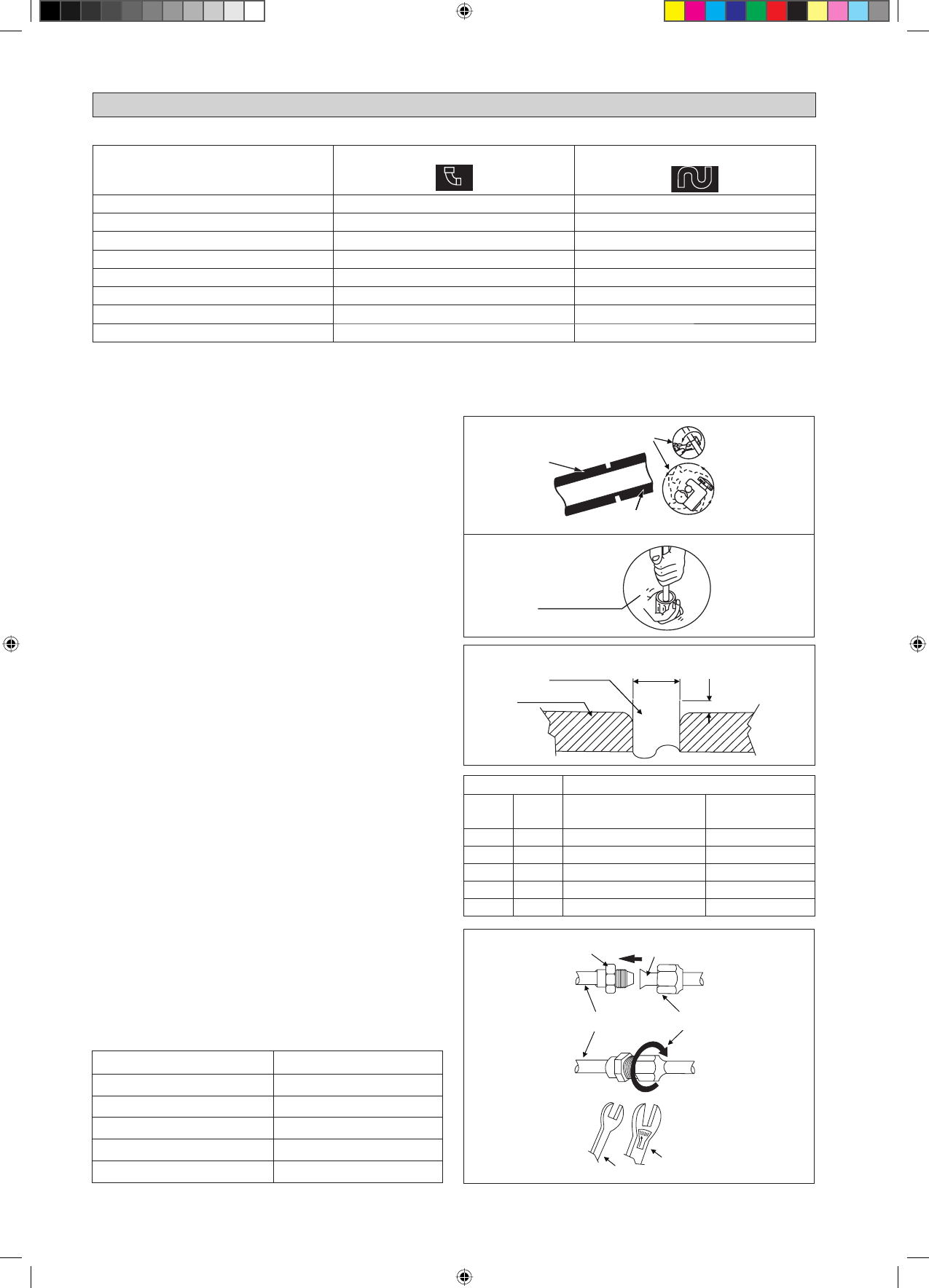

SOĞUTUCU BORULARI

Çeşitli montaj için eşdeğer uzunluğu (metre)

Boru Büyüklüğü

L eklem

Tuzak viraj

3/8" (OD9,52mm)

0,18

1,3

1/2" (OD12,7mm)

0,20

1,5

5/8" (OD15,9mm)

0,25

2

3/4" (OD19,1mm)

0,35

2,4

7/8" (OD22,2mm)

0,40

3

1" (OD25,4mm)

0,45

3,4

1 1/8" (OD28,6mm)

0,50

3,7

1 3/8" (OD34,9mm)

0,60

4,4

Notlar:
1. Eşdeğer boru uzunluğu gaz borulari gerçek uzunluğu ile elde edilir.
2. 90° boru bükme L ortak eşdeğerdir.

İşleri ve Boru Havsali Tekniği

Kirli veya hasarlı bakır boru kullanmayın. Herhangi bir
boru tesisatı, hava kanalı veya kondensatör 15 saniye
ya da daha fazla süre ile yalıtımsız ya da açık durumda
kalırsa, sistemin temizlenmesi gerekmektedir. Genellikle,
plastik, kauçuk tapalar ve pirinç somunları emiş veya sıvı
borusunu valf ya da bağlantılara takmaya hazır oluncaya
kadar çıkarmayın.
Eğer kaynak yapmanız gerekecekse, kaynak sırasında
spirallerden ve bağlantılardan azot gazı geçmesini
s a ğ l ay ı n ı z .   B u,   b a k ı r   t ü p l e r i n   i ç   d u v a r ı n d a   k u r u m
oluşmasını önler.
Boru kesicinin bıçağını yavaşça ilerleterek boruyu
aşama aşama kesin. Fazla güç ve derin kesme daha fazla
bozulmaya ve fazla çapağa neden olur. Şekil I’e bakını.
B o r u l a r ı n   k e s i k   k e n a r l a r ı n d a k i   ç a p a k l a r ı   t ö r p ü y l e
temizleyin. Şekil II’e bakın. Boruya metal çapakların
girmesini önlemek için borunun ucunu aşağı doğru
tutun. Bu konik yüzey üzerindeki gaz sızıntısına neden
olabilecek pürüzleri ortadan kaldırır.
Hem iç ünite hem dış ünite bağlantı parçalarının havşa
somunlarını bakır borulara geçiriniz.
Konik k alıbın yüzeyinden çıkmış olan borunun tam
uzunluğu, konik alet tarafından belirlenir. Şekil III'e
bakın.
Boruyu konik kalıp üzerinde sıkıca sabitleyin. Hem dövme
bloğunun hem de konik plakanın merkezlerini eşleştirin
ve ardından konik plakayı tam olarak sıkın.

Ünitelere Boru Bağlantıları

Borunun ortasını hizalayın ve konik cıvatayı parmaklarınızla
mümkün olduğunca sıkıştırınız. Şekil IV’e bakını.
Son olarak, anahtardan çıt sesi gelinceye kadar havşalı
somunu bir tork anahtarıyla sıkın.
Konik cıvatayı tork anahtarıyla sıkıştırırken, anahtarın
üzerindeki oka gore doğru yönde sıkıştırdığınızdan emin
olun.
Soğutucu borusu bağlantısı kapalı hücreli poliüretan ile
yalıtılmıştır.

•

•

•

•

•

•

•

•

•

•

•

1/4t

Bakır Borunun Kesilmesi

Bakır Boru

Baskı Bloğu

Çapakların Temizlenmesi

Bakır Boru

Şekil I

D

A

Boru Büyüklüğü (mm/in)

Tork, Nm/(ft-lb)

6,35 (1/4")

18 (13,3)

9,52 (3/8")

42 (31,0)

12,70 (1/2")

55 (40,6)

15,88 (5/8")

65 (48,0)

19,05 (3/4")

78 (57,6)

Genişletilmiş Boru

Konik Bağlantı

Konik Cıvata

İç Mekan Boruları

Tork Anahtarı

Ø Boru, D

A (mm)

Inç

mm

Esnek

(Kelebek Somunlu Tip)

Sert

(Kavrama Tipi)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

Şekil II

Şekil III

Somun Anahtarı

Kıvrımlar boruyu kırmayacak şekilde dikkatlice yapılmalıdır. Mümkünse boruyu kıvırmak bir boru kıvırıcı kullanın.

Şekil IV
