5-9

Español

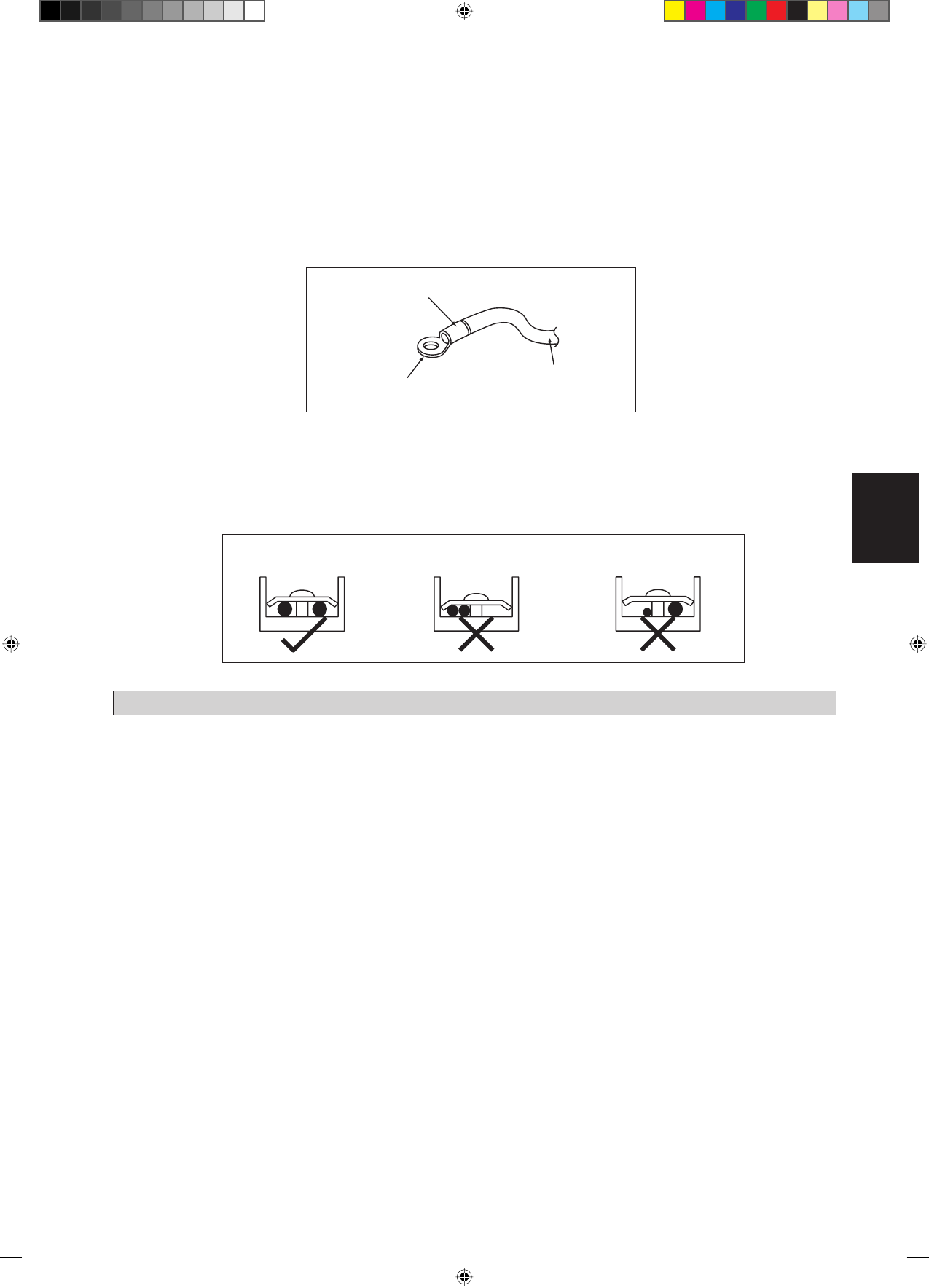

Aplique manguitos de aislamiento

Terminal redondo preformado

Conductor eléctrico

Conecte cables del mismo
calibre a ambos lados.

No conecte cables del mismo
calibre a un lado.

No conecte cables de
distinto calibre.

Todos los alambres deben estar conectados firmemente.
Asegúrese de que ningún cable toque las tuberías de refrigeración, el compresor ni las piezas en movimiento.
El cable de conexión entre la unidad interior y la unidad exterior se debe clavar con el anclaje de cable provisto.
El cable del enchufe para el toma corriente debe de ser equivalente H07RN-F, tomando este como un minimo
requerimiento.
Asegúrese de no aplicar presión externa a los conectores y cables del borne.
Asegúrese de que todas las cubiertas se fijen correctamente para evitar cualquier espacio.
Utilice terminales preformados para conectar los cables a la regleta de bornes de la fuente de alimentación. Conecte los
cables siguiendo las indicaciones en la regleta de bornes. (Consulte el diagrama de conexiones colocado en la unidad).

•
•
•
•

•
•
•

Use el destornillador adecuado para ajustar los tornillos de los bornes. Los destornilladores incorrectos pueden dañar la
cabeza del tornillo.
Si se ajusta demasiado se pueden dañar los tornillos del borne.
No conecte cables de diferente calibre al mismo borne.
Mantenga el cableado ordenado. Evite que el cableado obstruya otras piezas y la cubierta de la caja de bornes.

•

•
•
•

R410A es un refrigerante nuevo de HFC que no daña la capa de
ozono. La presión de funcionamiento de este refrigerante nuevo
es 1,6 veces más alta que el refrigerante convencional(R22), o sea
que es esencial una instalación/servicio apropiado.

Nunca refrigerante del uso con excepción de R410A en un
acondicionador de aire que se diseña para funcionar con
R410A.
El aceite de POE o PVE se utiliza como lubricante para el
compresor de R410A, que es diferente del aceite mineral
usado para el compresor R22. Durante la instalación o el
mantenimiento, la precaución adicional se debe tomar para no
exponer el sistema de R410A demasiado largo al aire húmedo.
El aceite residual de POE o PVE en la tubería y los componentes
pueden absorber la humedad del aire.
Evitar mischarging, el diámetro del puerto del servicio enla
válvula de la llamarada es diferente de el de R22.

•

•

•

Utilice las herramientas y los materiales exclusivamente
para el refrigerante R410A. Las herramientas para R410A
son exclusivamente válvula mul’tiple, manguera de carga,
manómetro de presión, detector del escape del gas, herramientas
de la llamarada, llave de esfuerzo de torsión, bomba de vacío
y cilindro del refrigerante.
Pues un acondicionador de aire de R410A incurre en una presión
más alta que las unidades R22, es esencial elegir las pipas de
cobre correctamente. Nunca deluente de cobre de las pipas del
usuario que 0,8mm aunque están disponibles en el mercado.
Si el gas del refrigerante se escapó durante la instalación/
servicing, sea seguro ventilar completamente. Si el gas
refrigerante viene en contacto con el fuego, un gas venenoso
puede ocurrir.
Al instalar o quitando un acondicionador de aire, no permita que
el aire o la humedad permanezca en el ciclo refrigerante.

•

•

•

•

PRECAUCIONES ESPECIALES AL OCUPARSE DE LA UNIDAD DE R410A
