6-8

Ø

 Трубы, D

A (мм)

Дюйм

мм

Империал

(Барашковая гайка)

Риджид

(Муфтовый тип)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

Размер Трубы

(мм/дюйм)

Крутящий Момент,

(Нм / фут-фунт)

6,35 (1/4")

18 (13,3")

9,52 (3/8")

42 (31,0")

12,70 (1/2")

55 (40,6")

15,88 (5/8")

65 (48,0")

19,05 (3/4")

78 (57,6")

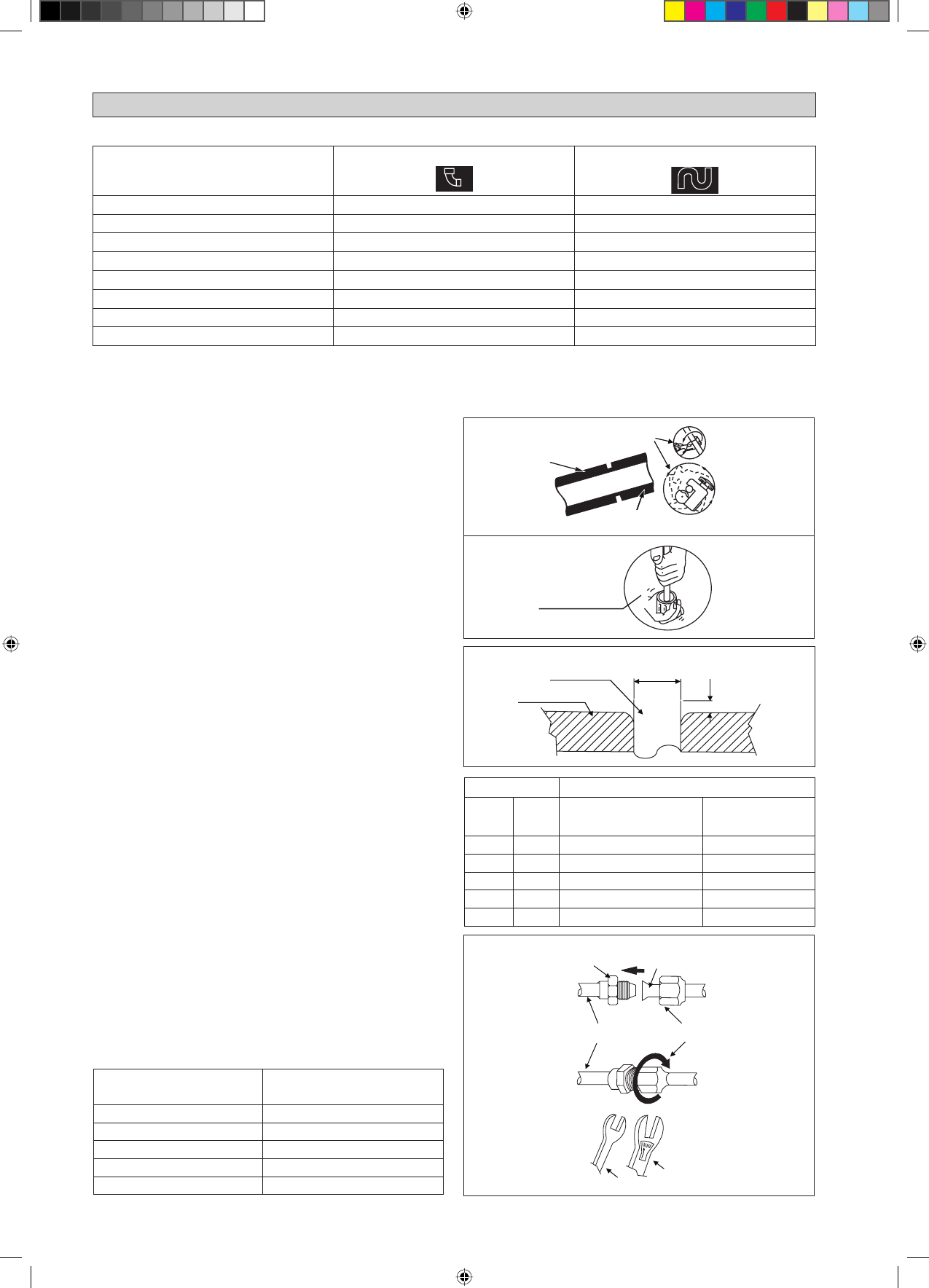

ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ  ХЛАДАГЕНТА

Эквивалентная длина для различных фитингов (метр)

Размер Трубы

L  совместной

Ловушке изгиб

3/8" (OD9,52мм)

0,18

1,3

1/2" (OD12,7мм)

0,20

1,5

5/8" (OD15,9мм)

0,25

2

3/4" (OD19,1мм)

0,35

2,4

7/8" (OD22,2мм)

0,40

3

1" (OD25,4мм)

0,45

3,4

1 1/8" (OD28,6мм)

0,50

3,7

1 3/8" (OD34,9мм)

0,60

4,4

Примечания:
1.

Эквивалентная длина трубопроводов получается с фактической длины газопровода

2.

90° изгиб трубы эквивалентно L сустава.

Проведение Трубопроводов И Соединение Муфтой

Не используйте грязную или поврежденную трубную обвязку. Если
какой-либо трубопровод, испаритель или конденсатор оказались
под воздействием или были открыты в течение 15 секунд или
более, следует произвести вакуумирование системы. В общем, не
снимайте пластиковое покрытие, резиновые пробки и латунные
гайки с клапанов, штуцеров, труб и змеевиков до тех пор, пока он
не готов для соединения подачи газа или жидкости в клапана или
штуцеры.
Если требуется пайка, то удостоверьтесь, что газ азот проходит
через змеевик и соединения, где проводится пайка. Это позволит
избежать формирование копоти на внутренней стороне медных
труб.
Режьте трубы постепенно, медленно подавая полотно ножа.
Чрезмерное усилие и глубокий разрез вызовут деформацию трубы
и появление нежелательных выгибов. Смотрите Рисунок I.
Уберите заусенцы с краев среза трубы съемником. Смотрите
Рисунок II. Держите трубу в верхнем положении, а приспособление
для снятия заусенцев в нижнем положении для предотвращения
попадания металлической стружки в трубу. Это позволит избежать
неровности на поверхности, которая приведет к утечке газа.
Вставьте штуцерные гайки, установленные на соединяющие
концы как внутреннего модуля, так и внешнего модуля, на медные
трубы.
Точная длина трубы, выступающей из лицевой поверхности
матрицы, определена развальцовочным инструментом. Смотрите
Рисунок III.
Н а д е ж н о   ус та н о в и т е   т ру бу   в   ра з в а л ь ц о в оч н о й   м ат р и ц е.
Отцентрируйте отверстия в матрице и развальцовочном пробойнике,
а затем полностью затяните развальцовочный пробойник.

Соединение Трубопроводов К блокам

Отцентрируйте положение трубы и до конца затяните штуцерную
гайку усилием пальцев. Смотрите Рисунок IV.
Затем, затяните штуцер динамометрическим гаечным ключом до
щелчка ключа.
При затягивании муфты динамометрическим гаечным ключом,
удостоверьтесь, что затягивание происходит в указанном стрелкой
направлении.
Соединение трубы хладагента изолировано закрытой полиуретановой
ячейкой.

•

•

•

•

•

•

•

•

•

•

•

1/4т

Рeзкa Мeдныx трyб

Мeднaя Тpyбa

Обжимкa

Убepитe Зayceнцы

Мeднaя Тpyбa

Рисунок I

D

A

Труба С Муфтой

Cоединения Муфтой

Штуцерная Гайка

Трубопровод Комнатного Блока

Динамометрический
Гаечный Ключ

Рисунок II

Рисунок III

Ключ

Изгибы следует выполнять осторожно, чтобы не сломать трубу. Для сгибания по возможности используйте трубогибочное оборудование.

Рисунок IV
