10-10

Materiale sigillante

É possibile sigillare solo una delle quattro uscite per lo scarico dell’aria. (sigillando due o più uscite per lo scarico
dell’aria, si possono originare anomalie nel funzionamento)
Smontare il pannello anteriore ed inserire il materiale sigillante nell’uscita per lo scarico dell’aria sull’unità per interni
per sigillare l’uscita aria.
Il materiale sigillante ha la stessa lunghezza dell’uscita più lunga per lo scarico dell’aria. Se necessario, sigillare l’uscita
scarico aria più corta, tagliare il materiale sigillante per accorciarlo.
Spingere il materiale sigillante di circa 10 mm verso l’interno e oltre la superficie inferiore dell’unità per interni in modo
tale che non tocchi la feritoia dell’aria. Prestare attenzione per non spingere il materiale sigillante oltre i 10mm suggeriti.

•

•

•

•

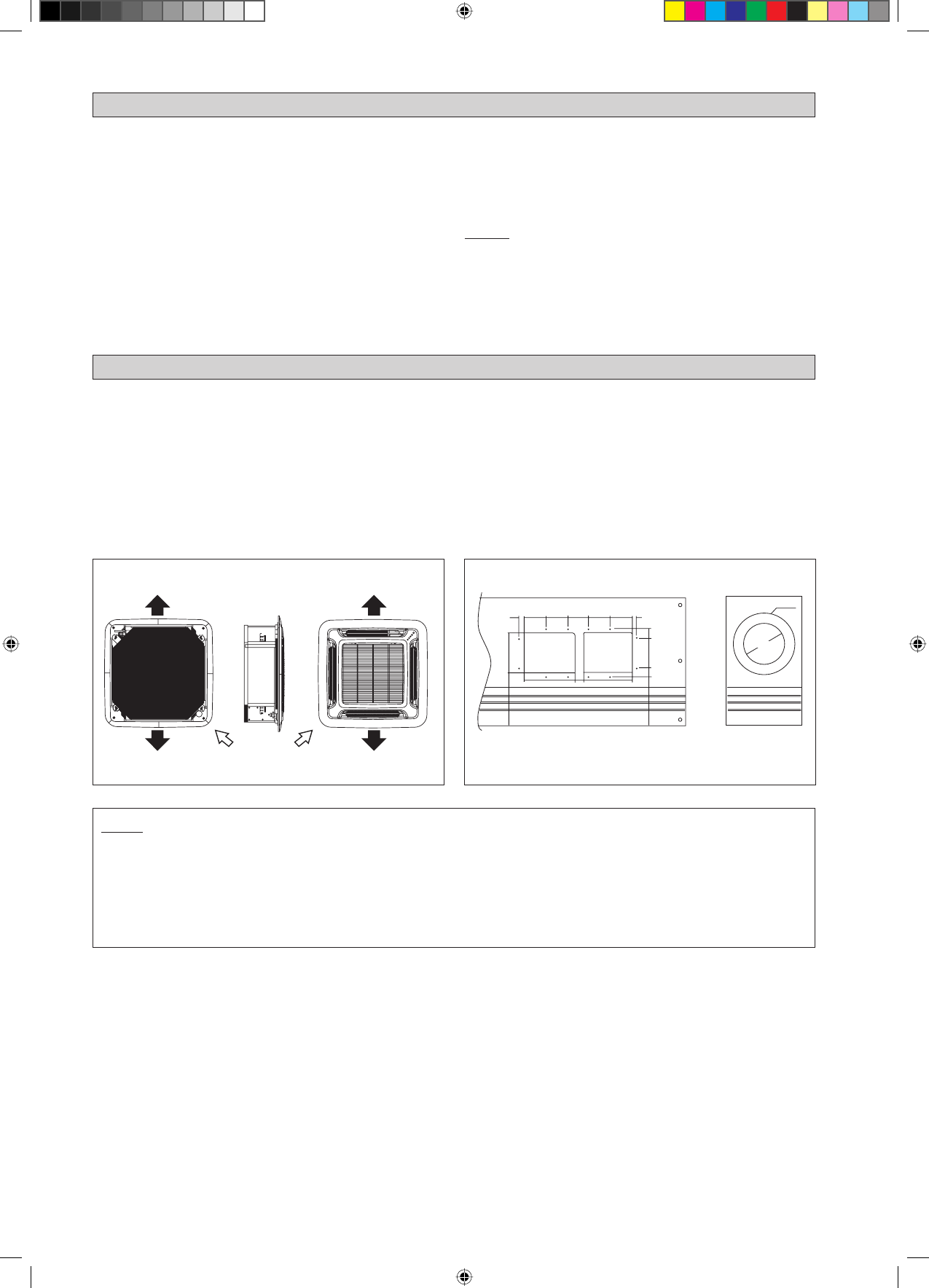

Specifiche per conduttura breve

L’unità per interni è dotata di foro “di esclusione” per lo scarico e la presa dell’aria utile per il collegamento alla conduttura.
Il collegamento, tuttavia, della conduttura breve per lo scarico dell’aria è possibile solo su un lato.
L’impiego di una conduttura breve per lo scarico dell’aria migliorerà la diffusione del flusso d’aria nel caso di ostruzioni (quali
un elemento di illuminazione) o in un locale lungo e stretto o a forma di L. Viene anche utilizzato per il condizionamento
simultaneo di due locali.

•

•

Possibile dimensione dell’apertura per il collegamento
alla conduttura

Foro esclusione scarico aria

Foro esclusione

presa aria

Possibile direzione per lo scarico dell’aria e la presa
dell’aria

Ingresso dell’aria

Scarico Aria

Scarico Aria

Scarico Aria

Scarico Aria

10

50

50

50

50

50

10

20

70

20

90

Ø100

PCD Ø140

115

20

115

ACCESSORIO

NOTA

Evitare l’uso di condutture brevi sulle quali sia presente una griglia di scarico aria completamente chiusa per evitare
congelamenti dell’evaporatore.
Per evitare la formazione di condensa, verificare che esista un isolamento termico sufficiente e che non si verifichi
alcuna perdita di aria fredda durante l’installazione della conduttura breve.
Mantenere l’introduzione di aria fresca entro il 20% del flusso totale di aria. Dotarsi anche della camera e utilizzare il
ventilatore.

•

•

•

L’intervento di vuoto è necessario per eliminare tutta l’umidità e l’aria presenti nel sistema.

Aspirazione Delle Tubazioni E Dell’Unità Interna

L

ʼ

unità interna e le tubature di collegamento del refrigerante

devono essere privi d

ʼ

aria, in quanto l

ʼ

aria umida che rimane

nel ciclo del refrigerante può causare guasti al compressore.

Rimuovere i tappi della valvola e del porto di servizio.
 Collegare il centro della valvola del collettore alla pompa

di estrazione.

 Collegare la valvola del collettore alla bocchetta di servizio

della valvola a 3 vie.

•
•

•

SPURGO E RICARICA

 Avviare la pompa di estrazione. Far spurgare per 30 minuti

circa. Il tempo di spurgo varia a seconda della capacità della
pompa di estrazione. Controllare che l’ago della valvola
del collettore si sia portata su -760mmHg.

Cautela

 Se l’ago non si sposta su -760mmHg, controllare che non ci

siano perdite di gas (utilizzando il rivelatore di refrigerante)
in prossimità del collegamento svasato del blocco interno
ed esterno e riparare la perdita prima di procedere.

 Chiudere la valvola del collettore e spegnere la pompa di

estrazione.

•

•

•
