Installation der Kabel

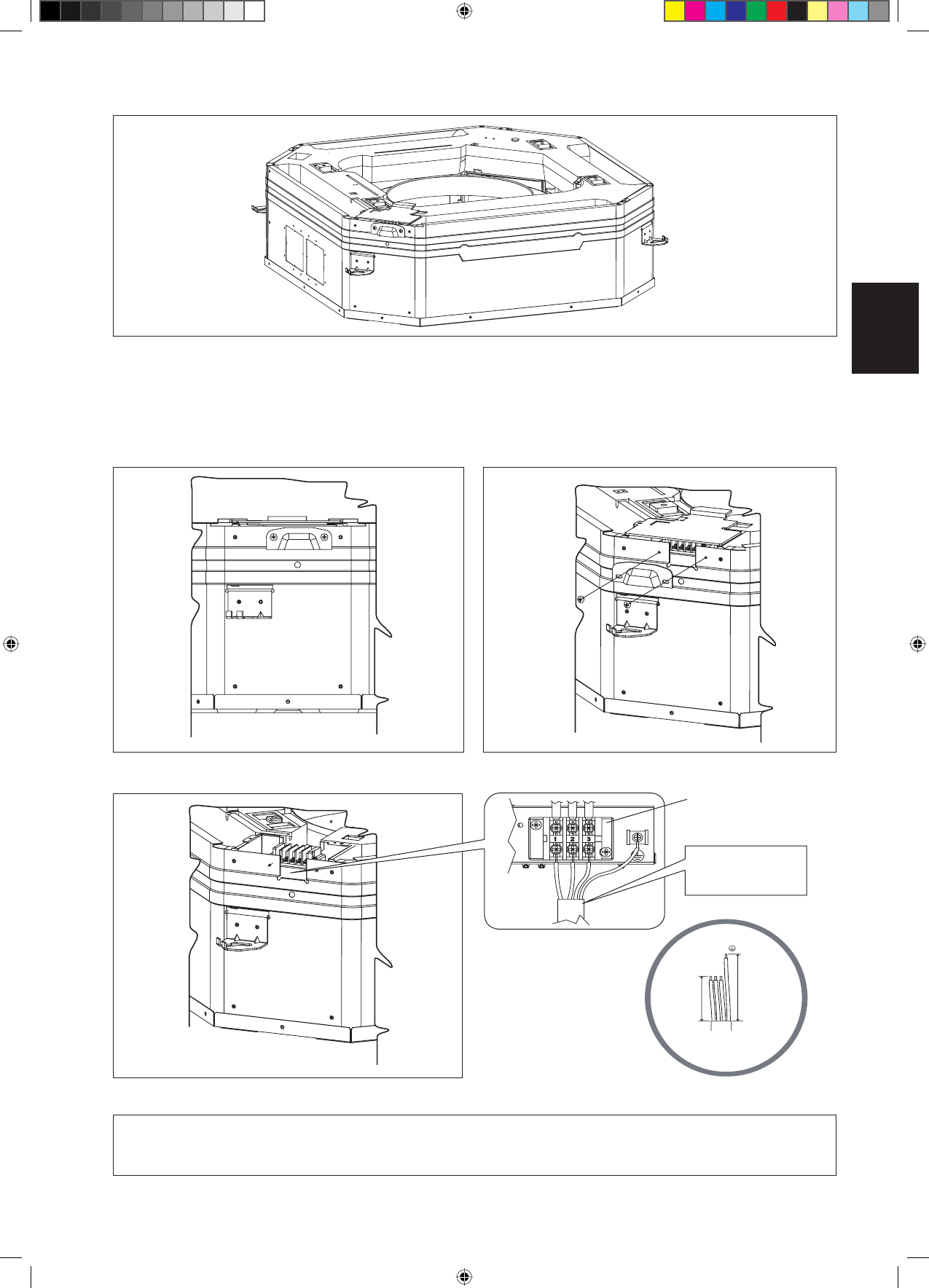

Abbildung 1 und Abbildung 2 zeigen die Lage der Kabelabdeckung im Innen-Gerät.
Schritte zur Installierung der Stromkabel und der Kabel des Außengeräts.

Die Kabelabdeckung entfernen, indem 2 Schrauben wie in Abbildung 3 dargestellt entfernt werden.
Die Kabel durch das Loch ziehen, wie in Abbildung 4 und 5 dargestellt. Die Höhe des Lochs nicht überschreiten.
Danach die Kabelabdeckung einsetzen.

1.
2.
3.

Abbildung 1

!

VORSICHT

Innen- und Außengerät nicht in Höhen über 2000m installieren.

Anschlussblock für
die Stromzufuhrkabel

Kabel so formen, dass
die Absperrventilkappe
fest darauf passt.

A

1-3

B

A<B
