Nederlands

4-5

Open

Schroef

Van regelkast
van de unit

Van
Voorpaneel

LED-draad

Luchtcirculatiedraad

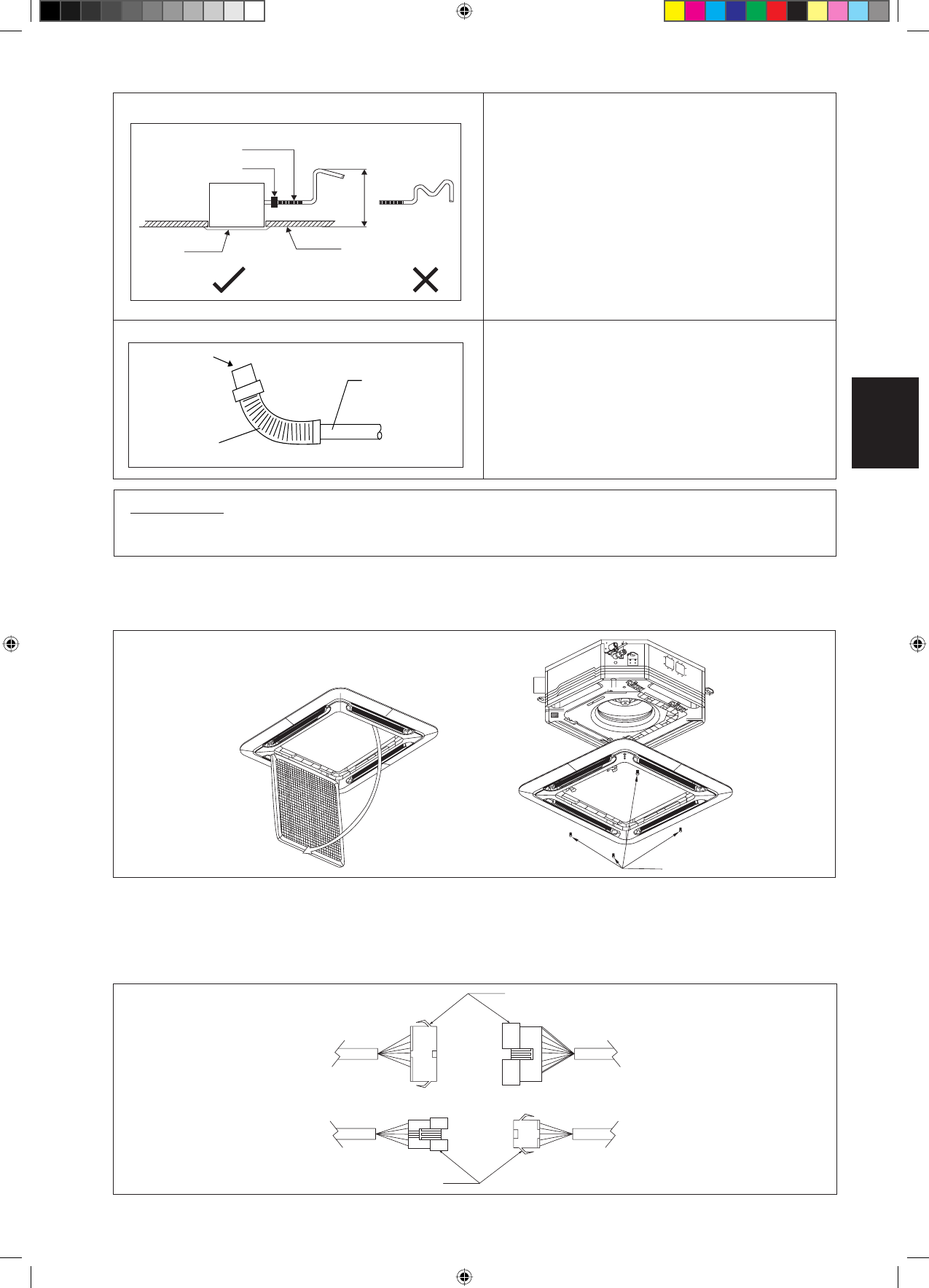

Installatie van het paneel

Het voorpaneel kan slechts in één richting worden gemonteerd, volg de richting van de leidingen. (Volg voor de leidingen de
sticker met de pijl op het voorpaneel)
Het is belangrijk dat u het installatiesjabloon verwijdert voordat u het voorpaneel installeert.

•

•

Open het luchtinlaatrooster door de klemmen naar achteren te trekken en het rooster samen met het filter uit het
paneel te halen.
Installeer het voorframepaneel met 4 schroeven in de binnen-unit en zet het helemaal vast zodat lekkage van koele
lucht wordt voorkomen.
Sluit de LED-draad en de luchtcirculatiedraad aan op de binnen-unit.
De luchtzwenkconnector moet in de regelkast worden gezet nadat de aansluiting is gemaakt.

•

•

•
•

OPMERKING

Deze binnen-unit gebruikt een afvoerpomp voor de afvoer van het gecondenseerde water. Installeer de unit horizontaal
zodat wordt voorkomen dat er waterlekkage of condensatie rond de luchtuitlaat ontstaat.

Aanvoerwater

Flexibele afvoerslang

Hoofdafvoerleiding

Voor een goede afvoer moet de afvoerleiding naar beneden
aflopen.
Voorkom dat het water terug kan lopen, installeer de
afvoerleiding niet in een op en neer gaande helling.
Let er tijdens het aansluiten van de afvoerleiding goed op
dat u geen extra kracht uitoefent op de afvoeraansluiting
op de binnen-unit.
De buitendiameter van de afvoeraansluiting bij de
flexibele afvoerslang is 20mm.
Het is belangrijk dat u warmte-isolatie (polyetheen-
schuim met een dikte van meer dan 8.0mm) aanbrengt
op de afvoerleiding, zodat wordt voorkomen dat er
condenswater in het vertrek drupt.

•

•

•

•

•

Sluit de hoofdafvoerleiding aan op de flexibele
afvoer.
Zet waterdruk op de flexibele afvoerslang en controleer
de leiding op lekkage.
Sluit, wanneer de test is voltooid, de flexibele afvoerslang
aan op de afvoeraansluiting op de binnen-unit.

•

•

•

Afvoerleidingwerk

Afvoertest

Leidingklem

Plafond

700,0mm

of minder

Paneel

Flexibele slang

Binnenunit
