4-8

Ø Buis, D

A (mm)

Inch

mm

Engelse maat

(Vleugelmoertype)

Onbuigbaar

(Koppelingtype)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

Leidingmaat (mm/inch)

Draaimoment Nm/(ft-lb)

6,35 (1/4")

18 (13,3")

9,52 (3/8")

42 (31,0")

12,70 (1/2")

55 (40,6")

15,88 (5/8")

65 (48,0")

19,05 (3/4")

78 (57,6")

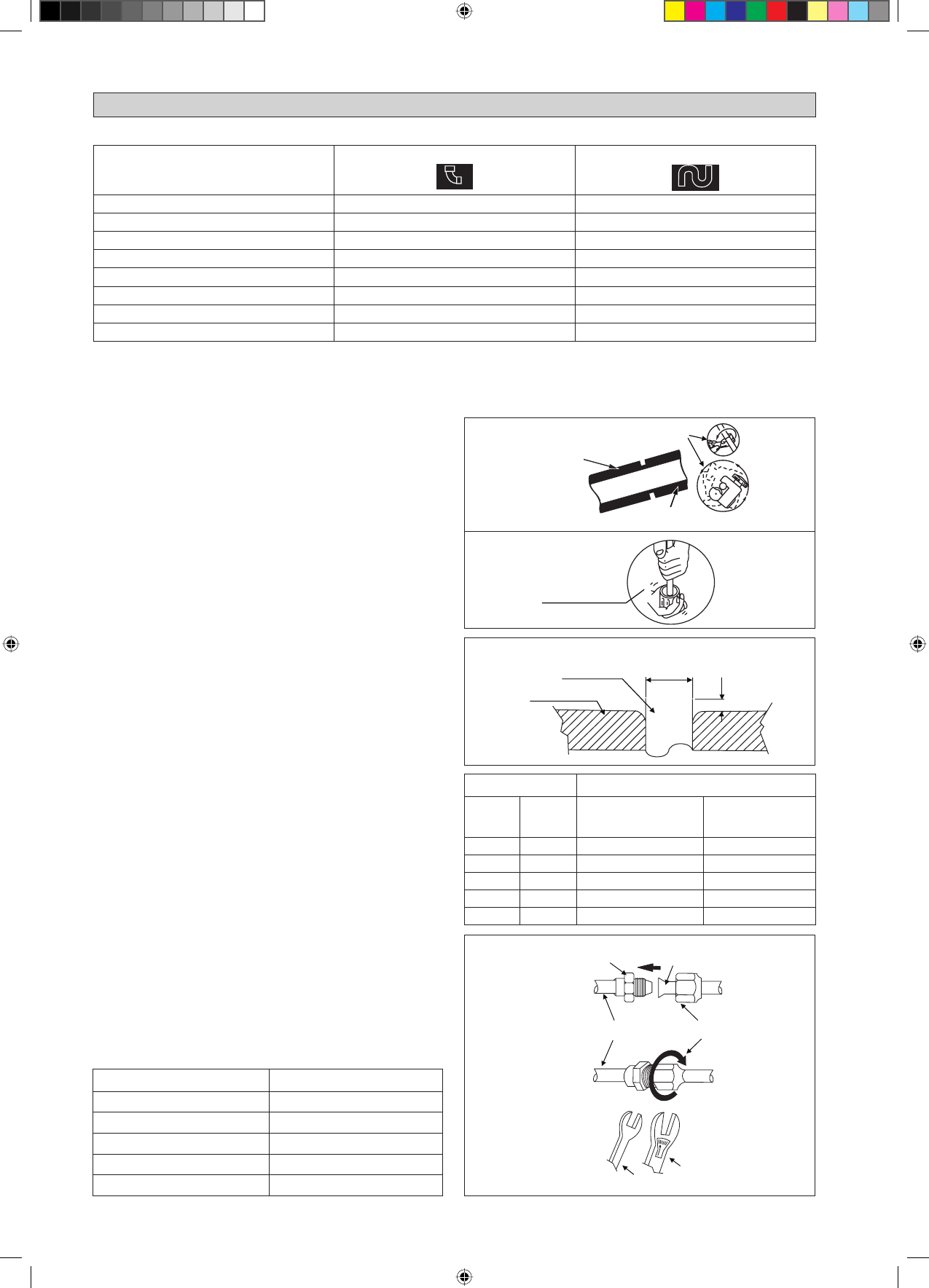

KOELMIDDELLEIDING

Equivalente lengte voor verschillende fitting (meter)

Leidingmaat

L gewricht.

Trap bocht

3/8" (OD9,52mm)

0,18

1,3

1/2" (OD12,7mm)

0,20

1,5

5/8" (OD15,9mm)

0,25

2

3/4" (OD19,1mm)

0,35

2,4

7/8" (OD22,2mm)

0,40

3

1" (OD25,4mm)

0,45

3,4

1 1/8" (OD28,6mm)

0,50

3,7

1 3/8" (OD34,9mm)

0,60

4,4

Opmerkingen:
1. Equivalente leidinglengte wordt verkregen met de werkelijke lengte van de gasleidingen.
2. 90 ° bocht van piping is gelijk aan L gewricht.

Werkzaamheden aan leidngen en optromptechniek

Gebruik geen vervuilde of beschadigde koperen leiding. Als een
leiding, de verdamper of de condensator bloot zijn komen te liggen
of zijn geopend voor langer dan 15 seconds, moet de lucht aan het
systeem worden onttrokken. Over het algemeen niet van plastic,
rubber stekkers en messing moeren van de afsluiters,

fi

 ttingen, slangen

en spoelen te verwijderen totdat het klaar is om te zuigen of vloeistof
aan te sluiten in de kleppen of hulpstukken.
Als hardsoldeerwerk nodig is, zorg er dan voor dat er stikstofgas door
de spoel en de koppelingen wordt gestuurd, terwijl het hardsoldeerwerk
wordt uitgevoerd. Dit roetvorming op de binnenwand van koperen
buizen elimineren.
Snijd de pijp etappes in etappes, het bevorderen van het lemmet
van pijpsnijder langzaam. Extra kracht en een diepe zaagsnede
veroorzaakt meer vervorming van de leiding en daardoor de vorming
van extra bramen. Zie Afbeelding I.
Verwijder de oneffenheden van de snijkanten van de buizen
met remover. Zie Afbeelding II. Houd de leiding omhoog en
het ontbraamgereedschap omlaag zodat wordt voorkomen dat
metaalsnippers de leiding binnendringen. Hierdoor wordt voorkomen
dat er ongelijkmatigheden zouden kunnen ontstaan op de vlakken van
het optrompgedeelte en wordt lekkage voorkomen.
Zet de optrompmoeren, gemonteerd op aansluitgedeelten van zowel
de binnen-unit als de buiten-unit, in de koperen leidingen.
Het optrompgereedschap bepaalt de juiste lengte van het gedeelte
van de leiding dat boven het bovenoppervlak van het reductieblok
uitsteekt. Zie Afbeelding III.
Zet de leiding stevig vast op het reductieblok. Overeenkomen met
de centra van zowel de stuiken blok en het affakkelen punch, draai
dan de affakkelen punch volledig

Aansluiting van leidingen op de Units

Houd het midden van de leidingen tegenover elkaar en draai de
optrompmoer voldoende met de vingers vast. Zie Afbeelding IV.
Draai ten slotte de optrompmoer met de momentsleutel vast tot de
sleutel klikt.
Wanneer u de optrompmoer aandraait met de momentsleutel, is het
belangrijk dat de aandraairichting de pijl volgt die op de sleutel staat
aangeduid.
De aansluiting van de koelmiddelleiding is geïsoleerd met polyethaan
met gesloten cellen.

•

•

•

•

•

•

•

•

•

•

•

1/4t

Koperen buis snijden

Koperen buis

Reductieblok

Verwijder bramen

Koperen buis

D

A

Opgetrompte buis

Optrompkoppeling

Optrompmoer

Binnenleidingen

Momentsleute

Steeksleutel

Buigen moet zorgvuldig worden om niet de leiding verpletteren. Gebruik een pijp bender om een pijp te buigen waar mogelijk.

Afbeelding IV

Afbeelding I

Afbeelding II

Afbeelding III
