5-4

Obstaculo

1m o más

3m o más

Suelo

0,5m o más

0,5m o más

0,5m o más

0,3m o menos

V

iga

990,0mm

30mm

Unidad interior

Panel del
cielo raso

NOTA

Recuerde coordinarse con los instaladores del aparato
sobre el trabajo de taladro del techo.

Tome medidas y marque la posición para la varilla colgante.
Taladre el agujero para la tuerca del techo y fije la varilla
colgante.
La instalación de la placa base se extiende de acuerdo
con la temperatura y humedad. Revise las dimensiones
durante el uso.
Las dimensiones de la placa base de instalación posee las
mismas dimensiones que la abertura del techo.
Cuando el trabajo de laminación del techo no esté completo,
asegúrese de fijar la placa base de instalación a la unidad
interior.

•

•

•

•

Sostenga la unidad y cuélguela del soporte colgante usando
la tuerca y la arandela.
Ajuste la altura de la unidad a 30mm entre la superficie
inferior de la unidad interior y la superficie del techo.
Confirme con un calibrador de nivel que la unidad esté
instalada horizontalmente y, apriete la tuerca y el tornillo
para prevenir que la unidad caiga y vibre.
Abra la placa del techo a lo largo del extremo exterior de
la placa base de papel de viga instalación.

•

•

•

•

Unidad Colgante

Unidad De Instalación

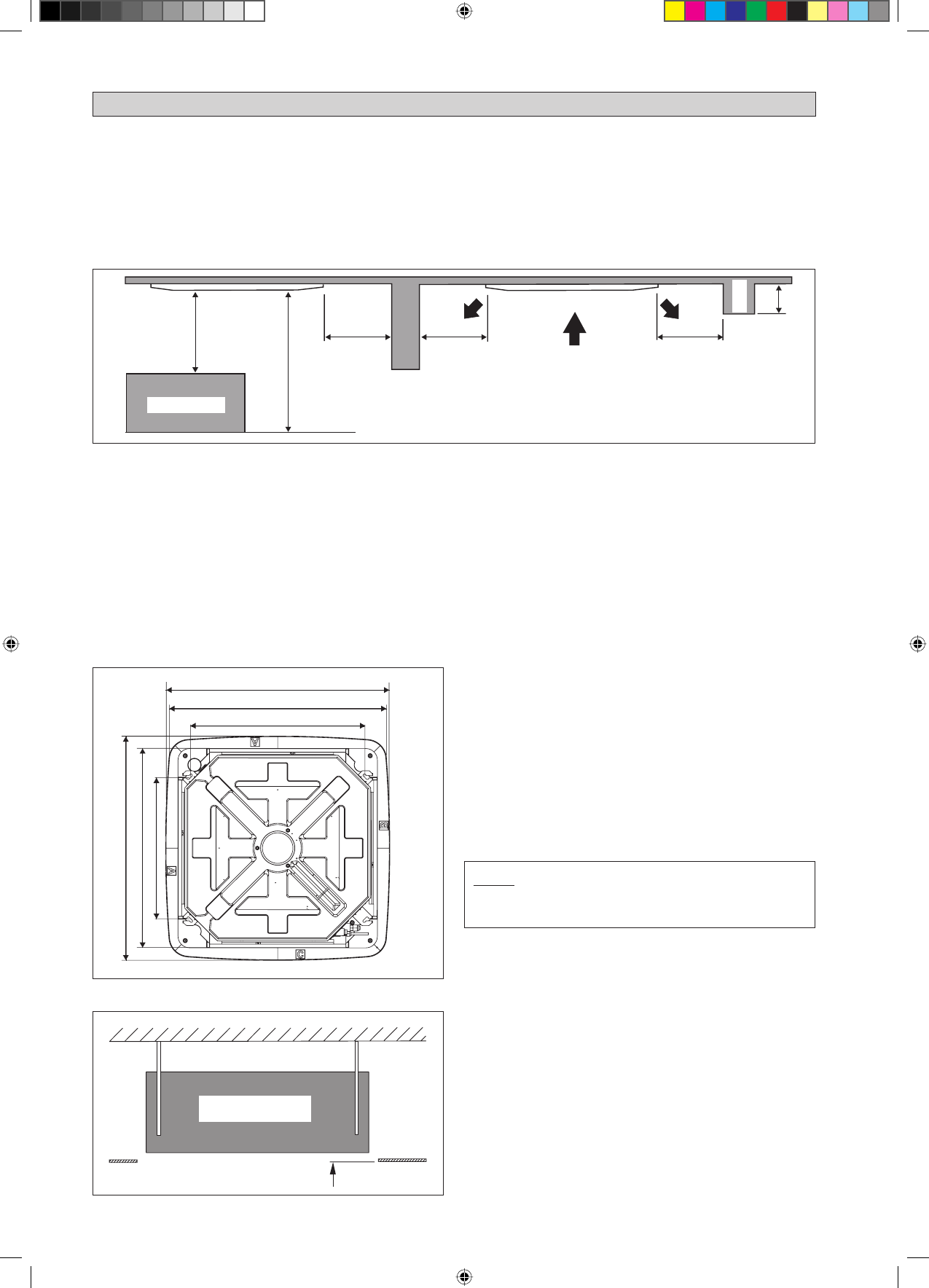

INSTALACIÓN DE LA UNIDAD INTERIOR

Revisión preliminar del lugar

No deje de leer este manual antes de instalar la unidad interior del acondicionador de aire.

La fluctuación de voltaje del suministro eléctrico no debe ser superior a ±10% del voltaje nominal. Las líneas de
suministro de electricidad deben ser independientes de los transformadores de soldadura que pueden causar una
fluctuación alta en el suministro.
Asegúrese de que el emplazamiento sea adecuado para el cableado, las tuberías y el drenaje.
No ejerza presión sobre las piezas de resina al abrir la unidad o al moverla después de abrirla.
No extraiga la unidad del embalaje al transportarla, hasta que llegue al lugar de instalación. Utilice material de seguridad
o planchas de protección al desembalar o alzar la unidad para evitar dañarla o rayarla.

•

•
•
•

880,0~990,0mm (Apertura en techo = 890mm)

770,0mm (Varilla colgante)

880,0~990,0mm (Apertura en techo)

Dirección tubería

622,0mm (V

arilla colgante)

Busque una ubicación:

Donde pueda efectuarse fácilmente el drenaje.
Que sea conveniente para el cableado y la tubería.
Que tenga suficiente espacio para el montaje y el mantenimiento.
Donde no haya riesgo de fugas de gases inflamables.
Que esté libre de obstáculos en la salida de aire frío y el retorno del aire caliente, y que permita difundir el aire por toda
la habitación (cerca del centro).
La unidad de interiores debe estar separada de la pared y de otros obstáculos como se muestra en el gráfico siguiente.
El lugar de instalación debe ser lo suficiente robusto como para soportar una carga superior a 4 veces el peso de la unidad
interior para evitar la amplificación del ruido y de vibraciones.
El lugar de instalación (superficie manejable de techo) debe asegurar que la nivelación y la altura del techo sea de
350mm o más.
La unidad interior debe estar alejada de fuentes de calor y vapor (evite la instalación cerca de una entrada).

•

a)
b)
c)
d)
e)

f)
g)

h)

i)

990,0mm
