4-4

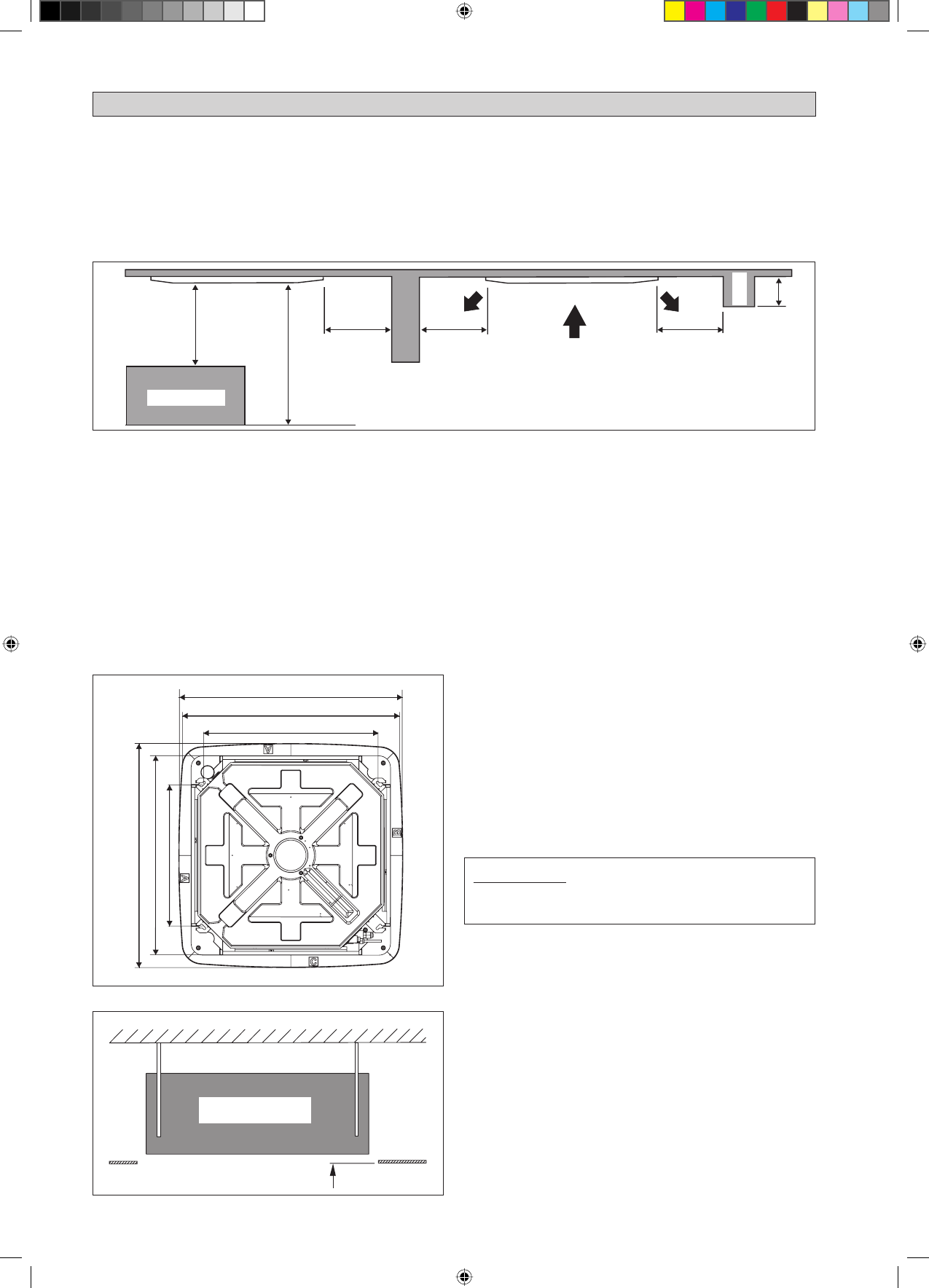

Obstakel

1m of meer

3m of meer

Vloer

0,5m of meer

0,5m of meer

0,5m of meer

0,3m of minder

Balk

990,0mm

30mm

Binnenunit

Plafondplaat

OPMERKING

Het is belangrijk dat u het boorwerk in het plafond met
de installateur bespreekt.

Meet de positie van de ophangstang uit en zet markeringen.
Boor het gat voor de hoekmoer in het plafond en bevestig
de ophangstang.
Het installatiesjabloon wordt uitgeschoven uitgaande
van temperatuur en vochtigheid. Controleer de gebruikte
afmetingen.
De afmetingen van het installatiesjabloon zijn dezelfde als
die van de plafondopening.
Het is belangrijk dat u, voordat u het lamineerwerk
voor het plafond voltooit, het installatiesjabloon in de
binnen-unit monteert.

•

•

•

•

Houd de unit vast en hang de unit met de moer en de ring
aan de ophangstang.
Stel de hoogte van de unit af op 30 millimeter tussen het
oppervlak van de onderzijde van de binnen-unit en het
oppervlak van het plafond.
Controleer met een waterpas dat de unit horizontaal is
geïnstalleerd en draai de moer en bout vast zodat de unit
niet kan vallen en niet kan trillen.
Open het plafond langs de buitenste rand van het papieren
installatiesjabloon.

•

•

•

•

De unit ophangen

Installatie van de unit

INSTALLATIE VAN DE BINNEN-UNIT

Inspectie vooraf van de locatie

Lees vooral deze handleiding voordat u de binnen-unit van de air-conditioner installeert.

De voedingsspanning mag niet meer dan ±10% afwijken van de nominale spanning. De aanvoerlijnen van de elektriciteit
moeten onafhankelijk zijn van lastrafo’s omdat deze grote schommelingen in de aanvoer kunnen veroorzaken.
Het is belangrijk dat de locatie geschikt is voor de bedrading, leidingen en afvoer.
Oefen geen druk uit op de kunststof onderdelen wanneer u de unit opent of wanneer u de unit verplaatst na opening.
Schuif de unit niet uit de verpakking tijdens het verplaatsen, maar pak de unit pas uit op de plaats van de installatie.
Gebruik veilige materialen of beschermingsplaten wanneer u de unit uitpakt of tilt, zodat beschadiging en krassen op de
unit worden voorkomen.

•

•
•
•

880,0~990,0 mm (Plaats van opening plafond = 890 mm)

770,0mm (Ophangstang)

880,0~990,0mm (Plaats van opening plafond)

Richting van de leiding

622,0mm (Ophangstang)

Zorg voor een locatie waar:

Afvoerleidingen gemakkelijk zijn aan te brengen.
Gemakkelijk bedrading en leidingen zijn aan te brengen.
Genoeg ruimte is voor werkzaamheden aan installatie en onderhoud.
Niet het risico bestaat van lekkage van brandbaar gas.
Geen obstakels staan in het pad van de uitstoot van gekoelde lucht en de retour van warme lucht en er moet rekening worden
gehouden met de verspreiding van lucht door het gehele vertrek (in de buurt van het midden van het vertrek).
Er moet worden gezorgd voor vrije ruimte tussen de binnen-unit en de wand en obstakels, zoals onderstaande afbeelding
laat zien.
De installatieplaats moet sterk genoeg zijn voor viermaal het gewicht van de binnen-unit, zodat wordt voorkomen dat
lawaai en trillingen worden versterkt.
Op de installatieplaats (plafondoppervlak) moet een vlak oppervlak zijn gegarandeerd en de hoogte van het plafond moet
350mm of meer zijn.
De binnen-unit moet niet in de buurt staan van bronnen van warmte en stoom (installeer niet in de buurt van de ingang).

•

a)
b)
c)
d)
e)

f)

g)

h)

i)

990,0mm
