5-5

Español

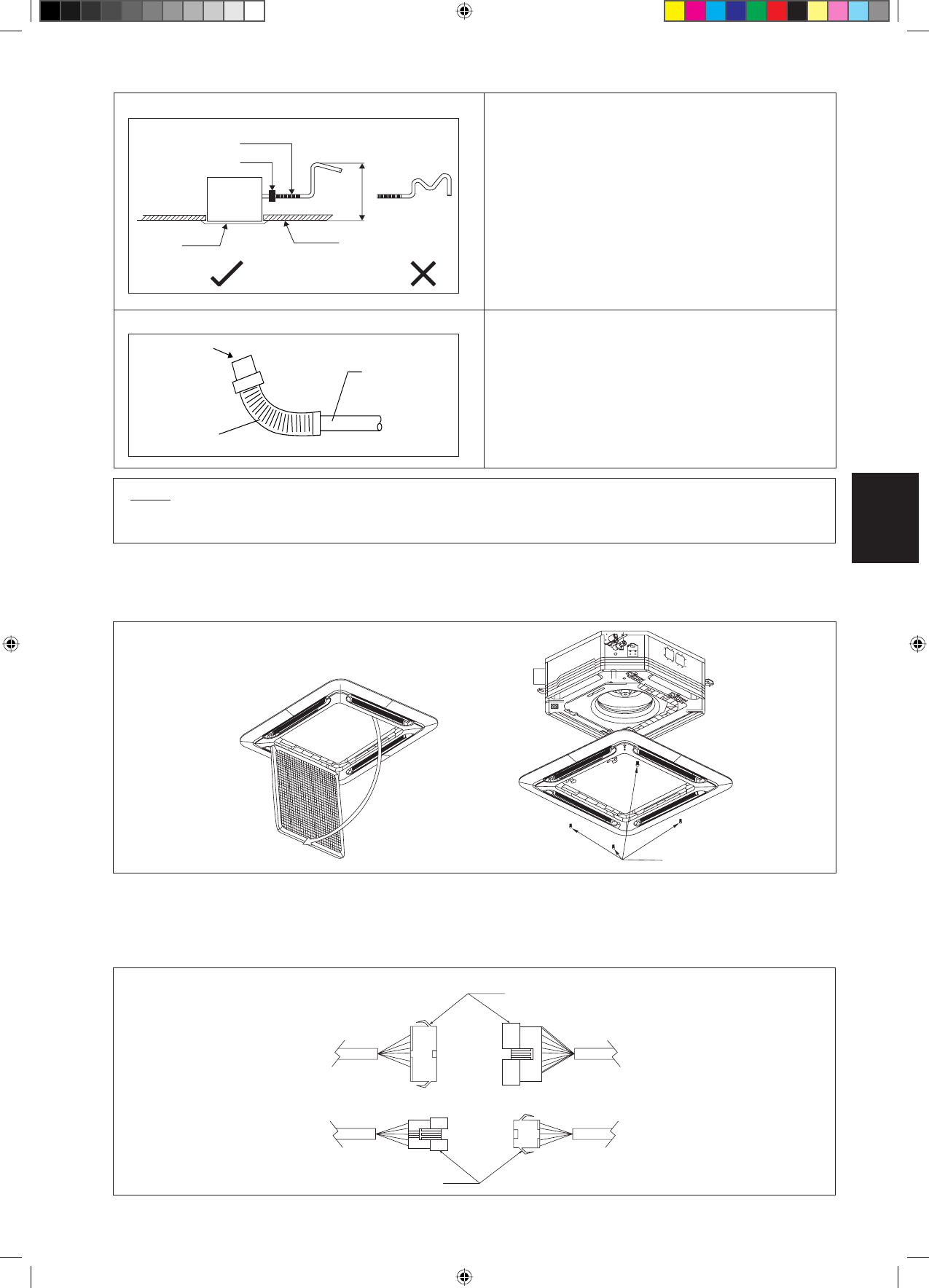

Tubería de drenaje

La tubería de drenaje debe estar en pendiente para un
drenaje fluido.
Evite que la tubería presente diversas inclinaciones para
evitar que el flujo de agua cambie de dirección.
Durante la conexión de drenaje de tuberías, debe evitarse
la aplicación de una fuerza extra en el conector de drenaje
de la unidad interior.
El diámetro exterior de la conexión de drenaje en la
manguera flexible de drenaje es de 20mm.
Asegúrese de ejecutar el aislamiento de calor (espuma
de poliestireno con un grosor superior a 8,0mm) en la
tubería de drenaje para evitar que el agua condensada
gotee dentro de la habitación.

•

•

•

•

•

Prueba de drenaje

Conecte la tubería de drenaje principal a la manguera
de drenaje.
Realice la alimentación de agua que procede de la
manguera de drenaje flexible y revise que no existan
pérdidas en las tuberías.
Cuando haya terminado la prueba, conecte la manguera
de drenaje flexible al conector de drenaje de la unidad
interior.

•

•

•

Abierto

Tornillo

De la caja de
control de la
unidad

Del
panel
delanter

Cableado del indicador luminoso

Cableado oscilante de aire

El panel delantero sólo puede ajustarse en una dirección, siga la dirección de la tubería. (Siga la flecha del adhesivo de la
tubería en el panel delantero)
Asegúrese de retirar la placa base de instalación antes de instalar el panel delantero.

•

•

Panel de Instalación

Abra la rejilla de entrada de aire reteniendo los receptores y retirándolos junto con el filtro del panel.
Instale la estructura del panel delantero en la unidad interior con 4 tornillos y ajústela completamente para prevenir pérdidas
de aire frío.
Conecte el cableado del indicador luminoso y cableado oscilante de aire a la unidad interior.
El conector de giro de aire deberá ponerse dentro de la caja de control después de ser conectado.

•
•

•
•

NOTA

Esta Unidad Interior usa una bomba de drenaje para drenar agua condensada. Instale la unidad horizontalmente para
prevenir pérdidas de agua o condensación alrededor de la salida de aire.

Alimentación
de agua

Manguera de drenaje flexible

Tubería de
drenaje principal

Hierro de sujeción de las tuberías

Techo

700,0mm

o menos

Panel

Manguera Flexible

Unidad
interior
