5-7

Español

Figura 2

Figura 3

Figura 4

Figura 5

Cableado

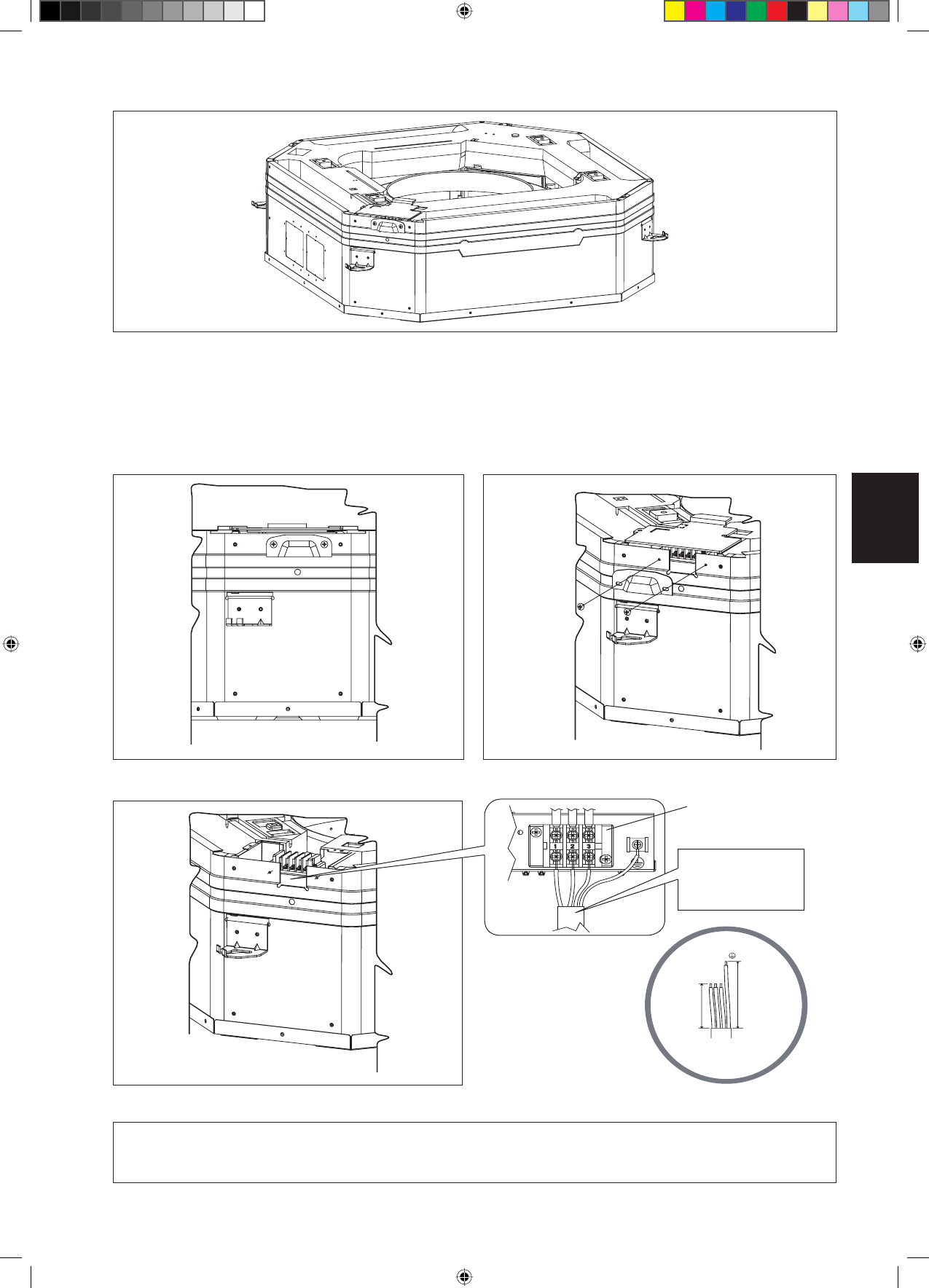

Los Figura 1 y 2 exponen la ubicación de la tapa de cables en la unidad interior
Pasos para instalar los conductores de la fuente de alimentación y conductores de la unidad de exteriores.
1.  Extraiga la tapa de cables quitando los 2 tornillos como se muestra en el Figura 3.
2.  Los cables se pasarán por el orificio como se muestra en los Figura 4 y 5 respectivamente sin sobrepasar la altura del

orificio.

3.  Después de eso, se volverá a montar la tapa de cables.

Figura 1

!

PRECAUCIÓN

No instale la unidad a una altura superior a 2000m. para el interior y exterior.

Regleta de bornes de la
fuente de alimentación

Coloque los cables de
forma que la válvula
de interrupción se
ajuste con seguridad.

A

1-3

B

A<B
