Português

9-5

Abrir

Parafuso

Da caixa de
controlo da
unidade

A partir
do painel
frontal

Fio LED

Fio da oscilação de ar

O painel frontal só pode ser encaixado numa direcção, seguindo a direcção da tubagem. (Siga a etiqueta adesiva com a seta da

tubagem no painel frontal)
Não se esqueça de remover o modelo de instalação antes de instalar o painel frontal.

•

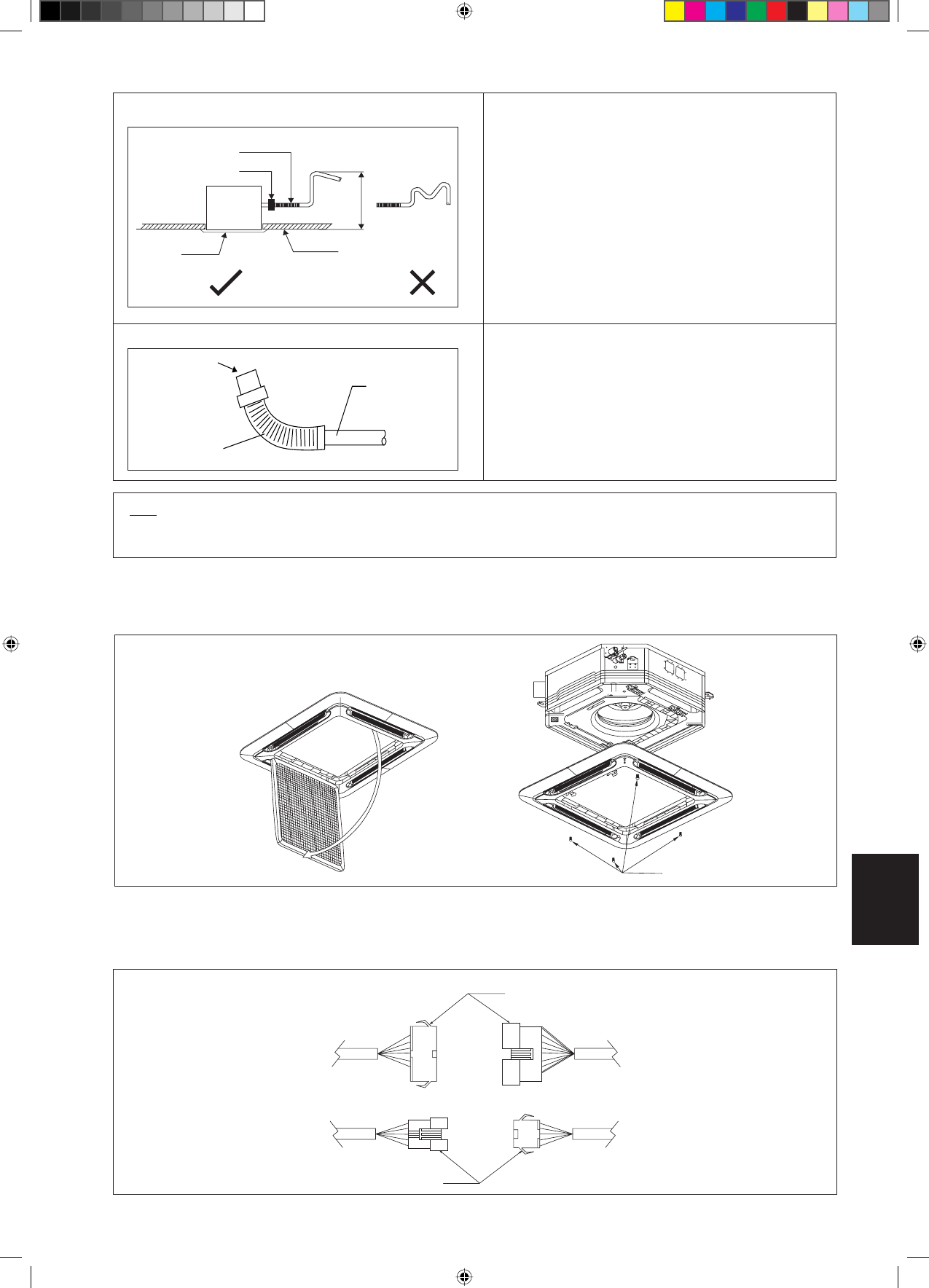

Instalação do painel

Abra a grelha de entrada de ar puxado as patilhas de preensão para trás e removendo-a do painel juntamente com o filtro.
Instale o mesmo painel de moldura frontal na unidade interior, apertando os seus 4 parafusos completamente para impedir a fuga

de ar fresco.
Ligue o fio LED e fio da oscilação de ar à unidade interior.
O conector de rotação do ar deve ser colocado no interior da caixa de controlo depois de ligado.

•
•

Nota

Esta unidade interior usa uma bomba de drenagem para drenar a água condensada. Instale a unidade horizontalmente para prevenir
a ocorrência de fugas de água ou a formação de condensação em torno da saída de água.

Introduzir água

Mangueira de drenagem flexível

Tubo de drenagem
principal

O tubo de drenagem deve ser instalado num gradiente
descendente com vista a uma drenagem suave.
Evite instalar o tubo de drenagem num declive para cima e
baixo com vista a impedir o fluxo inverso de água.
Durante a ligação do tubo de drenagem, tenha cuidado para
não exercer tensão extra sobre o conector de drenagem na
unidade interior.
O diâmetro exterior da ligação de drenagem na mangueira
flexível de drenagem é de 20mm.
Instale o isolamento térmico (espuma de polietileno com
uma espessura superior a 8,0mm) na tubagem de drenagem
para impedir o gotejamento de água condensada no interior
da divisão.

•

Ligue o tubo de drenagem principal à drenagem principal.
Introduza água na mangueira flexível de drenagem para
verificar se existem fugas na tubagem.
Quando completar o teste, ligue a mangueira flexível de
drenagem ao conector de drenagem na unidade interior.

•
•

•

Trabalho da tubagem de drenagem

Teste de drenagem

Grampo do tubo

Tecto

700,0mm

ou inferior

Painel

Mangueira flexível

Unidade

interior
