9-7

Português

Figura 2

Figura 3

Figura 4

Figura 5

Instalação da cablagem

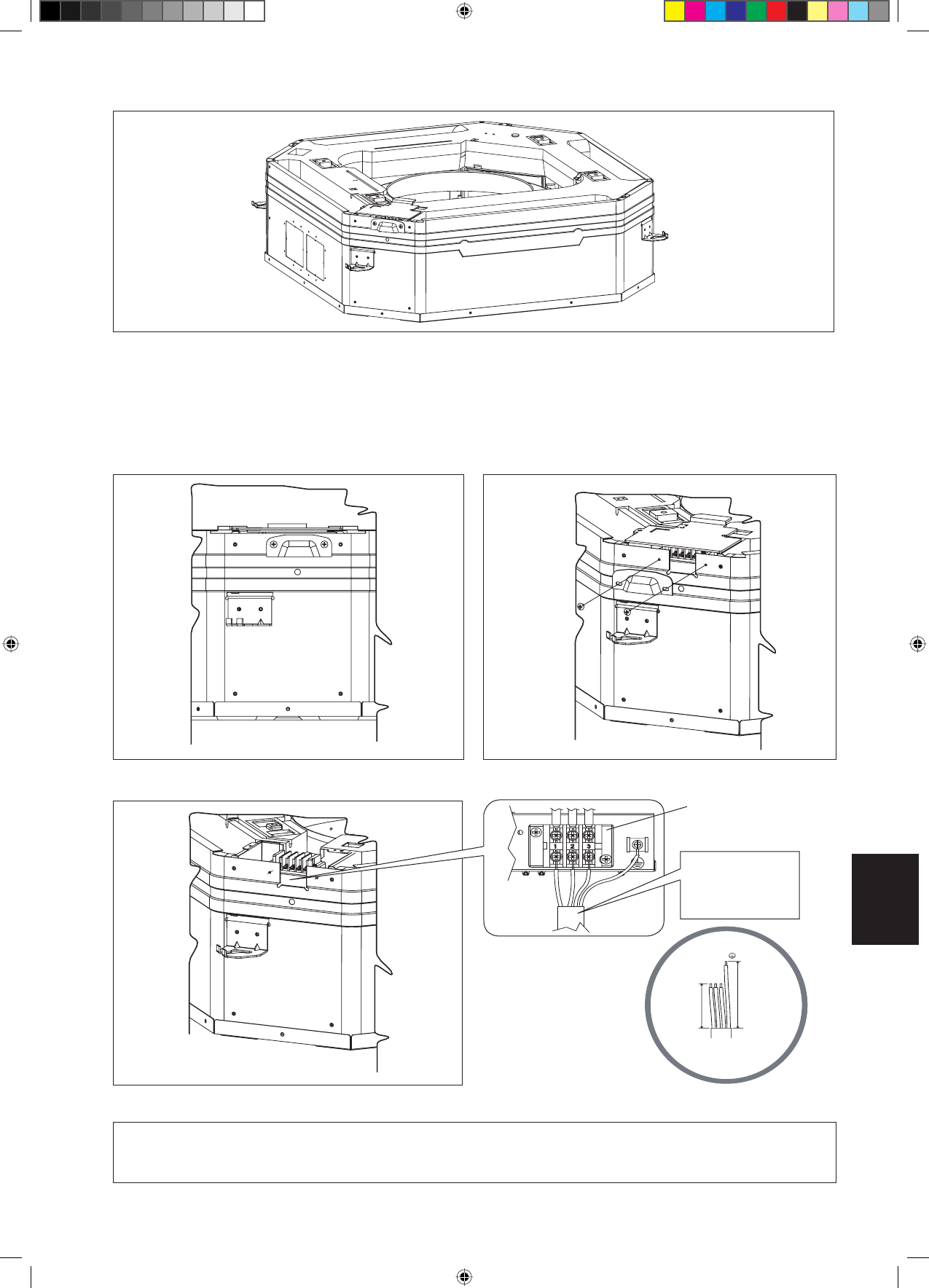

A Figura 1 e Figura 2 mostram o local da cablagem da cobertura na unidade interior.
Passos para instalar a cablagem da fonte de alimentação e a cablagem da unidade exterior.

Retire a cobertura da cablagem desaparafusando os 2 parafusos conforme apresentado na Figura 3.
A cablagem passará pelo orifício conforme apresentado nas Figuras 4 e 5 respectivamente sem atravessar a altura do
orifício.
Depois disso, a cobertura da cablagem será montada de novo para fechar a cablagem.

1.
2.

3.

Figura 1

!

CUIDADO

Não instale a unidade numa altitude superior a 2000m no interior bem como no exterior.

Bloco do terminal da
fonte de alimentação

Molde a cablagem
de maneira a que a
cobertura da válvula
de paragem fique bem
encaixada.

A

1-3

B

A<B
