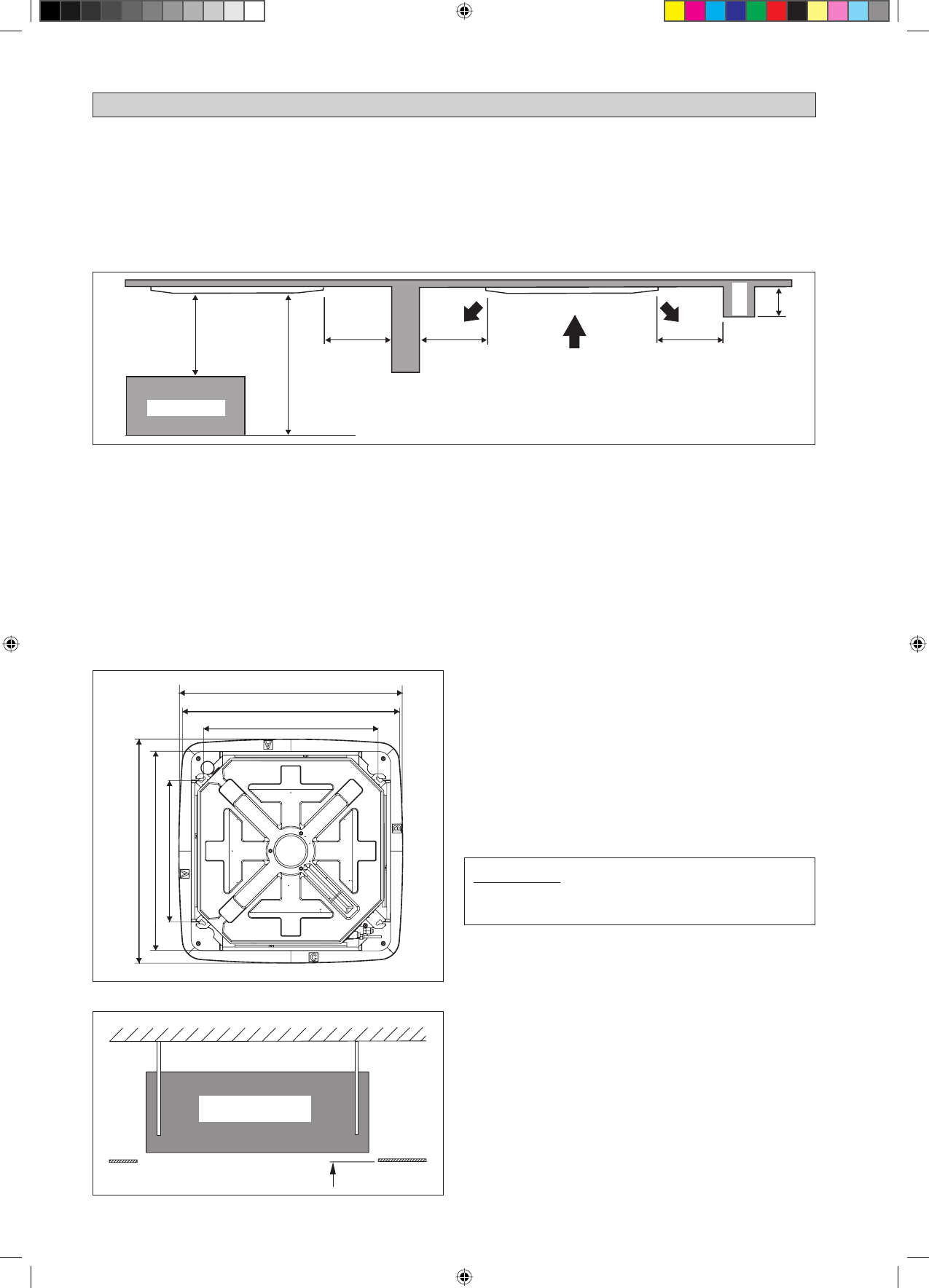

2-4

Obstacle

1m ou plus

3m ou plus

Sol

0,5m ou plus

0,5m ou plus

0,5m ou plus

0,3m ou moins

Poutre

990,0mm

30mm

Unité Intérieure

Plaque de

faux-plafond

REMARQUE

Assurez-vous de discuter le perçage du plafond avec les
installateurs.

Mesurez et marquez l’emplacement de la tige suspendue.
Percez un trou pour l’écrou d’angle dans le plafond et fixez
la tige suspendue.
Le gabarit d’installation est allongé selon la température et
l’humidité. Vérifiez les dimensions utilisées.
Les dimensions du gabarit d’installation sont les mêmes
que celles des dimensions de l’ouverture du plafond.
Lorsque le travail de stratification du plafond n’est pas
terminé, veillez à fixer le gabarit d’installation sur l’unité
intérieure.

•

•

•

•

Mainrenez l’unité et accrochez-la à la tringle d’accrochage
à l’aide des écrous et des joints.
Laissez un espace de 30mm entre la surface inférieure de
l’unité intérieure et la surface du plafond.
A l’aide d’un indicateur de niveau, assurez-vous que l’unité
est installée horizontalement et serrez l’écrou et le boulon
pour empêcher que l’unité ne tombe et ne vibre.
Ouvrez le coffrage du plafond le long du bord extérieur du
gabarit d’installation en papier.

•

•

•

•

Accrochage de l’unité

Installation de l’unité

INSTALLATION DE L’UNITÉ INTÉRIEURE

Etude Preliminaire Du Site

Veillez à lire ce manuel avant d’installer l’unité de climatisation intérieure.

La fluctuation de l’alimentation secteur ne doit pas dépasser ±10% de la tension nominale. Les lignes d’alimentation
électrique doivent être indépendantes des transformateurs de soudage qui pourraient provoquer de fortes fluctuations
d’alimentation.
Assurez-vous que l’emplacement est pratique pour les câblages, la tuyauterie et l’évacuation.
N’exercez pas de pression sur les pièces en résine pour ouvrir l’unité ou lors de son déplacement après l’ouverture.
Ne sortez pas l’unité de son emballage avant qu’elle ne soit sur son site d’installation. Utilisez des matériaux ou des plaques
de protection lors du déballage ou du soulèvement de l’unité afin d’éviter de l’endommager ou de la rayer.

•

•
•
•

880,0~990,0mm (Site d’ouverture au plafond = 890mm)

770,0mm (Tige suspendue)

880,0~990,0mm (Site d’ouverture au plafond )

Direction Tuyauterie

622,0mm (T

ige suspendue)

Choisissez un emplacement:

Qui permet une évacuation facile.
Pratique pour le câblage et les tuyauteries.
Assez dégagé pour l’installation et l’entretien.
Exempt de risque de fuite de gaz inflammable.
Où aucun obstacle ne bloque le jet d’air froid et la reprise de l’air chaud, et où l’air peut se répandre dans la pièce
(près du centre de la pièce).
Un espace de dégagement doit être respecté entre l’unité intérieure et les murs et obstacles comme le montre
l’illustration.
L’endroit d’installation doit être assez fort pour supporter une charge quatre fois supérieure au poids de l’unité
intérieure pour éviter l’amplification du bruit et des vibrations.
L’endroit d’installation (surface du plafond) doit être plane et la hauteur du plafond d’au moins 350mm.
L’unité intérieure doit être à l’écart de sources de chaleur ou de vapeur (évitez de l’installer près d’une entrée).

•

a)
b)
c)
d)
e)

f)

g)

h)
i)

990,0mm
