Deutsch

3-5

Rohrschelle

Decke

700,0mm

oder weniger

Paneel

Flexibler Schlauch

Innen-

Gerät

Offen

Schraube

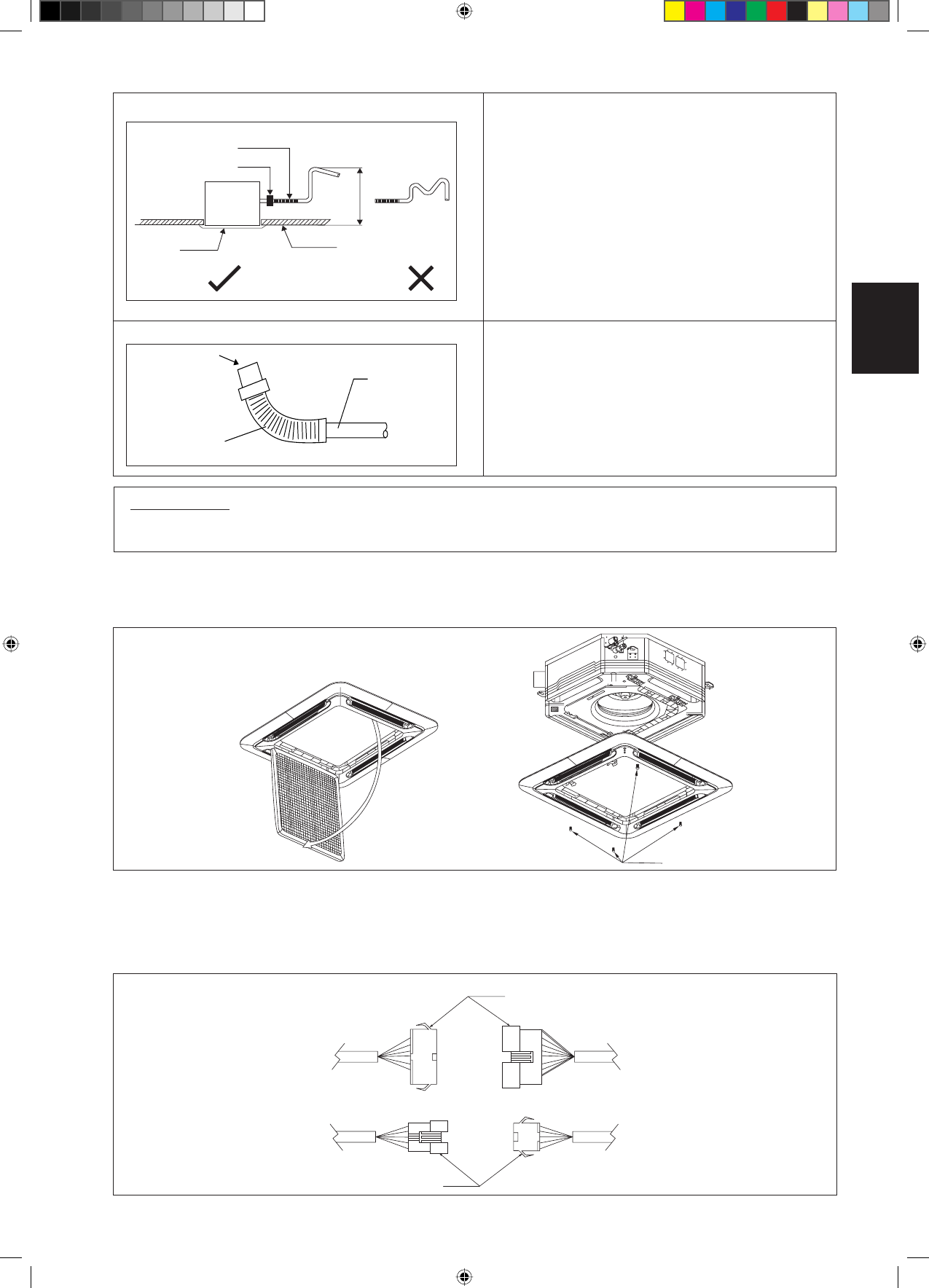

Das Frontpaneel kann nur in einer Richtung montiert werden. (Ausrichtung der Rohrleitungen und Rohrleitungspfeil
auf Frontpaneel beachten)
Sorgen Sie dafür, daß die Installationsschablone vor der Montage des Frontpaneels entfernt wird.

•

Montage des Paneels

Öffnen Sie die Lufteinlaßjalousie durch Zurückziehen der Halterungen und nehmen Sie die Jalousie zusammen mit
dem Filter vom Frontpaneel ab.
Montieren Sie den Frontpaneelrahmen mit vier Schrauben am Raumgerät und ziehen Sie die Schrauben zur
Vorbeugung gegen Kühlluftaustritt gut fest.
Schließen das LED-Kabel und das durchhängende Kabel an das Raumgerät an.
Der durchhängende Anschluss muss nach dem Anschließen in das Steuergehäuse gelegt werden.

•

•
•

ANMERKUNG

Dieses raumgerät hat eine ablasspumpe für das abpumpen von kondenswasser. Waagerechte installation des geräts beugt
gegen wasseraustritt oden kondenswasserbildung am luftauslass vor.

Speisewasser

Flexibler Ablaufschlauch

Hauptrohrleitung

Ablaßrohrleitung muß für störungsfreien Ablauf lotrecht
installiert werden.
Vermeiden Sie zur Vorbeugung gegen Wasserrückfluß
jegliche Gefälle oder Steigungen beim Installieren der
Ablaufrohrleitung.
Achten Sie darauf, daß der Ablaufanschluß am Raumgerät
beim Anschließen der Ablaufrohrleitung nicht übermäßig
belastet wird.
Der Ablaufanschluß hat des flexiblen Ablaufschlauchs hat
einen Außendurchmesser von 20mm.
Sorgen Sie dafür, daß die Ablaufrohrleitungen (mit mindestens
8,0mm Polyäthylen-Schaumstoff) gegen Außenwärme
isoliert werden, um das Abtropfen von Kondenswasser in
den Raum zu unterbinden.

•

Verbinden Sie das Hauptablaufrohr mit dem flexiblen
Ablauf.
Füllen Sie Wasser in den flexiblen Ablaufschlauch und
überprüfen Sie die Rohrleitungen auf Undichtigkeiten.
Verbinden Sie nach Durchführung des Ablauftests den
flexiblen Ablaufschlauch mit dem Ablaufanschluß am
Raumgerät.

•

Ablaßrohrleitungen

Ablauftest

Von Steuerkasten
des Gerätes

Vom
Front
paneel

LED-Kabel

Durchhängendes Kabel
